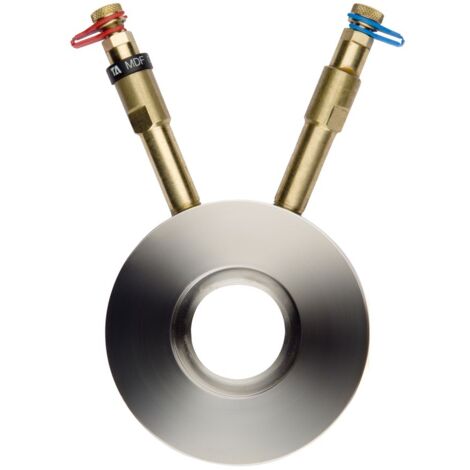

IMI Heimeier TA Durchflussmessblende MDFO PN 16 Ausführung DN 150

IMI TA Durchflussmessblende MDFO, DN 150 Nenndruck PN 16, Durchmesser 218mm

Die IMI TA Durchflussmessblende MDFO ist eine präzise Komponente für die Durchflussmessung in Heiz- und Kühlanlagen sowie Trinkwasserleitungssystemen. Ausgestattet mit selbstdichtenden Messnippeln, bietet diese feste Messblende eine zuverlässige Lösung für Anwendungen mit einem Nenndurchmesser von DN 150 und einem Nenndruck von PN 16.

Welche Funktion erfüllt die IMI TA Messblende MDFO?

Die IMI TA Messblende MDFO dient als feste Durchflussmessblende und ist speziell für den Einsatz in Heiz- und Kühlanlagen sowie in Trinkwasserleitungssystemen konzipiert. Ihre selbstdichtenden Messnippel ermöglichen eine präzise und zuverlässige Erfassung des Durchflusses, was für die Überwachung und Steuerung der jeweiligen Anlage unerlässlich ist.

Aus welchen hochwertigen Materialien besteht die Messblende?

Die feste Messblende ist aus nichtrostendem, austenitischem Chrom-Nickel-Molybdän-Edelstahl gefertigt, dessen Werkstoffnummer 1.4436 den Normen EN 10028-7 oder EN 10272 entspricht. Die Messnippel bestehen aus korrosionsbeständigem und entzinkungsfreiem AMETAL-C, während die Dichtung der Messnippel aus EPDM gefertigt ist. Diese Materialkombination ermöglicht eine hohe Beständigkeit und Langlebigkeit in verschiedenen Medien.

Welche technischen Parameter sind für den Betrieb relevant?

Die IMI TA Messblende MDFO ist für einen Nenndruck von PN 16 ausgelegt und kann in einem Betriebstemperaturbereich von -20 °C bis +120 °C eingesetzt werden. Mit einem Nenndurchmesser von DN 150 und einem Außendurchmesser von 218 mm ist sie für entsprechende Rohrleitungssysteme geeignet. Die Installation der Messblende ist unkompliziert, da kein Spezialwerkzeug erforderlich ist.

Technische Daten

• Nenndurchmesser: DN 150
• Nenndruck: PN 16
• Betriebstemperatur: -20 °C bis +120 °C
• Außendurchmesser: 218 mm
• Stärke: 18
• Werkstoff Messblende: Nichtrostender, austenitischer Chrom-Nickel-Molybdän-Edelstahl (1.4436)
• Werkstoff Messnippel: AMETAL-C
• Werkstoff Dichtung: EPDM
• Bauteilart: Durchflussmessblende mit selbstdichtenden Messnippeln
• Einsatzbereiche: Heiz-, Kühl- und Trinkwasseranlagen

Die IMI TA Durchflussmessblende MDFO bietet eine präzise und zuverlässige Lösung für die Durchflussmessung in Heiz-, Kühl- und Trinkwasseranlagen. Mit einem Nenndurchmesser von DN 150, einem Nenndruck von PN 16 und einem breiten Betriebstemperaturbereich von -20 °C bis +120 °C ist sie robust und vielseitig einsetzbar. Die Fertigung aus hochwertigem Edelstahl, AMETAL-C und EPDM sowie die einfache Installation ohne Spezialwerkzeug unterstreichen die Qualität und Praktikabilität dieses Produkts.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52176992
• Außendurchmesser: 218
• Stärke: 18
• Werkstoff: rostfreier Stahl
• Nenndurchmesser: DN 150
