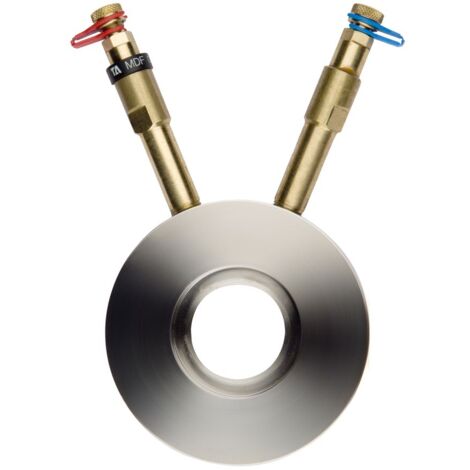

IMI Heimeier TA Durchflussmessblende MDFO PN 25 Ausführung DN 25

IMI TA Durchflussmessblende MDFO, DN 25 Nenndruck PN 25, Durchmesser 73mm

Die IMI TA Durchflussmessblende MDFO ist eine robuste und präzise Komponente für die Durchflussmessung in Heiz- und Kühlanlagen sowie Trinkwasserleitungssystemen. Ausgestattet mit selbstdichtenden Messnippeln und gefertigt aus hochwertigem, nichtrostendem Edelstahl, ist diese Messblende für einen Nenndurchmesser von DN 25 und einen Nenndruck von PN 25 ausgelegt.

Welche Materialien und Konstruktionsmerkmale bietet die IMI TA Messblende MDFO?

Die feste Messblende der IMI TA Messblende MDFO besteht aus nichtrostendem, austenitischem Chrom-Nickel-Molybdän-Edelstahl (Werkstoffnummer 1.4436 gemäß EN 10028-7 oder EN 10272). Die Messnippel sind aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C gefertigt, während die Dichtung der Messnippel aus EPDM besteht. Diese Materialkombination bietet eine hohe Beständigkeit und Zuverlässigkeit. Für die Installation ist kein Spezialwerkzeug erforderlich.

Für welche Einsatzbereiche ist die Messblende konzipiert?

Die Durchflussmessblende ist für den Einsatz in Heiz- und Kühlanlagen sowie Trinkwasserleitungssystemen geeignet. Sie ist für eine Betriebstemperatur von -20 °C bis +120 °C und einen Nenndruck von PN 25 ausgelegt. Die Messblende verfügt über Flanschanschlüsse und ist speziell für Heizungswasser geeignet. Mit einem Kvs-Wert von 11 und einem Nenndurchmesser von DN 25 ermöglicht sie eine präzise Durchflussmessung.

Technische Daten

• Nenndurchmesser: DN 25
• Nenndruck: PN 25
• Betriebstemperatur: -20 °C bis +120 °C
• Werkstoff feste Messblende: Edelstahl 1.4436
• Werkstoff Messnippel: AMETAL-C
• Dichtung Messnippel: EPDM
• Anschlussart: Flansch
• Kvs-Wert: 11
• Durchmesser: 73 mm
• Oberflächenschutz: unbehandelt
• Mit Messanschluss: ja
• Mit Messnippel: ja

Die IMI TA Messblende MDFO bietet eine zuverlässige Lösung zur präzisen Durchflussmessung in Heiz-, Kühl- und Trinkwasseranlagen. Ihre robuste Konstruktion aus Edelstahl 1.4436 und AMETAL-C, kombiniert mit einem Nenndurchmesser von DN 25 und einem Nenndruck von PN 25, macht sie zu einer langlebigen und wartungsfreundlichen Komponente für diverse technische Systeme.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52176825
• Oberflächenschutz: unbehandelt
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Edelstahl 316 L (1.4404)
• Werkstoff des Gehäuses: rostfreier Stahl
• Mit Thermometer: nein
• Geeignet für Handbedienung: nein
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 25
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 11
• Mit Standanzeiger: nein
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 25
