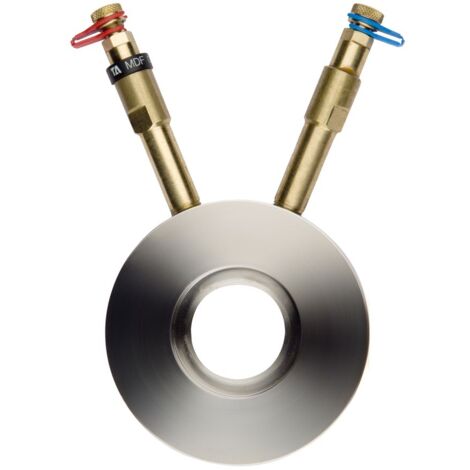

IMI Heimeier TA Durchflussmessblende MDFO PN 25 Ausführung DN 32

IMI TA Durchflussmessblende MDFO, DN 32 Nenndruck PN 25, Durchmesser 84mm

Die IMI TA Durchflussmessblende MDFO in der Ausführung DN 32 ist eine robuste Komponente für die präzise Durchflussmessung in Heiz- und Kühlanlagen sowie Trinkwasserleitungssysteme. Sie zeichnet sich durch eine hochwertige Konstruktion aus nichtrostendem, austenitischem Chrom-Nickel-Molybdän-Edelstahl aus und ist für einen Nenndruck von PN 25 ausgelegt. Die Montage gestaltet sich effizient, da für die Installation kein Spezialwerkzeug erforderlich ist.

Welche Eigenschaften zeichnen die MDFO Messblende aus?

Die Messblende verfügt über selbstdichtende Messnippel, die aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C gefertigt sind, während die zugehörigen Dichtungen aus EPDM bestehen. Diese Materialwahl ermöglicht eine hohe Beständigkeit und einen sicheren Betrieb innerhalb eines Temperaturbereichs von -20 °C bis +120 °C. Das Gehäuse aus rostfreiem Stahl sorgt für Langlebigkeit in anspruchsvollen hydraulischen Systemen.

Wo findet die Messblende Anwendung?

Die Durchflussmessblende ist für den Einsatz in Heiz- und Kühlanlagen sowie Trinkwasserleitungssysteme optimiert. Durch die beidseitigen Flanschanschlüsse lässt sie sich sicher in entsprechende Rohrleitungssysteme integrieren. Die Konstruktion ist auf statische Messanforderungen ausgerichtet und unterstützt eine exakte hydraulische Einregulierung der Anlage. Das Bauteil ist für den Betrieb mit Heizungswasser geeignet.

Technische Daten

• Nenndurchmesser: DN 32

• Druckstufe: PN 25

• Kvs-Wert: 23

• Werkstoff: Edelstahl 1.4436

• Betriebstemperatur: -20 °C bis +120 °C

• Anschlussart: Flansch

• Durchmesser: 84 mm

Die IMI TA Messblende MDFO bietet eine langlebige und präzise Lösung für die Durchflussmessung in Heiz- und Kühlsystemen. Mit ihrem Gehäuse aus rostfreiem Stahl, dem Nenndurchmesser DN 32 und einer Druckfestigkeit von PN 25 ermöglicht sie eine zuverlässige Funktion. Die selbstdichtenden Messnippel aus AMETAL-C erleichtern die Handhabung und tragen zur Betriebssicherheit bei, während der Kvs-Wert von 23 eine exakte hydraulische Abstimmung ermöglicht.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52176832
• Oberflächenschutz: unbehandelt
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Edelstahl 316 L (1.4404)
• Werkstoff des Gehäuses: rostfreier Stahl
• Mit Thermometer: nein
• Geeignet für Handbedienung: nein
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 25
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 23
• Mit Standanzeiger: nein
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 32
• Oberflächenschutz: unbehandelt
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Edelstahl 316 L (1.4404)
• Werkstoff des Gehäuses: rostfreier Stahl
• Mit Thermometer: nein
• Geeignet für Handbedienung: nein
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 25
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 23
• Mit Standanzeiger: nein
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 32
