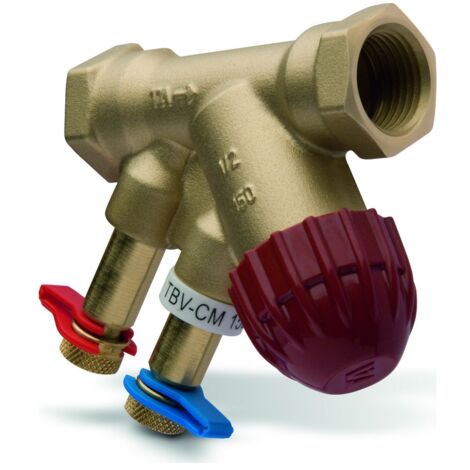

IMI Heimeier TA Kompaktregelventil TBV-C DN 15 Außengewinde mit Konus, Low Flow

IMI TA Kompaktregelventil TBV-C, Nenndruck PN 16, DN 15, Außengewinde G 3/4" mit Konus, Kvs 0,90m3/h, Low Flow

Das IMI Heimeier TA Kompaktregelventil TBV-C DN 15 ist ein präzises Zonenregelventil für die On/Off Regelung in Heizungs- und Kältesystemen. Es zeichnet sich durch eine stabile Regelung und präzise Einregulierung über die gesamte Ventillebensdauer aus. Gefertigt aus entzinkungsbeständigem AMETAL, bietet es eine hohe Korrosionsbeständigkeit. Mit seinem Außengewinde G 3/4 mit Konus und geringem Durchfluss (Low Flow) ist es für vielfältige Anwendungen geeignet.

Welche Funktionen bietet das IMI TA Kompaktregelventil TBV-C?

Das IMI TA Kompaktregelventil TBV-C ist speziell für die On/Off Regelung in Heizungs- und Kältesystemen konzipiert. Es ermöglicht eine stabile Regelung und eine präzise Einregulierung über die gesamte Lebensdauer. Die lineare Kennlinien-Charakteristik unterstützt eine zuverlässige Steuerung. Ein integrierter Durchflussmesspunkt ist vorhanden, während eine automatische Durchflussregelung nicht gegeben ist. Für die Installation ist kein Spezialwerkzeug erforderlich.

Welche Materialien ermöglichen die Beständigkeit des Ventils?

Für eine hohe Langlebigkeit und minimiertes Korrosionsrisiko sind das Ventilgehäuse und die Nippel aus entzinkungsfreiem AMETAL-C gefertigt. Die Spindel besteht aus PTFE-beschichtetem AMETAL, während der Ventileinsatz aus AMETAL und Polyphenylsulphid gefertigt ist. Eine O-Ring-Spindeldichtung aus EPDM sorgt für eine zuverlässige Abdichtung. Diese Materialwahl trägt zur Beständigkeit des Ventils bei anspruchsvollen Betriebsbedingungen bei.

Welche technischen Spezifikationen sind für die Installation relevant?

Das Kompaktregelventil TBV-C ist für einen Nenndruck von PN 16 ausgelegt und verfügt über eine Nennweite von DN 15. Der Kvs-Wert beträgt 0,90 m³/h, was einen geringen Durchfluss ermöglicht. Es ist für einen breiten Betriebstemperaturbereich von -20 °C bis +120 °C geeignet. Der Anschluss erfolgt über ein Außengewinde G 3/4 mit E.-Konus. Die Hublänge beträgt 3,7, die Höhe der Achse 58, der minimale Druckunterschied 3 und der Leckverlust des Kvs-Wertes 0.

Technische Daten

• Nenndruck: PN 16
• Nennweite: DN 15
• Kvs-Wert: 0,90 m³/h
• Betriebstemperatur: -20 °C bis +120 °C
• Kennlinien-Charakteristik: linear
• Hublänge: 3,7
• Höhe Achse: 58
• Min. Druckunterschied: 3
• Leckverlust des Kvs-Wertes: 0
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Anschluss: Außengewinde G 3/4 mit E.-Konus

Das IMI Heimeier TA Kompaktregelventil TBV-C DN 15 bietet eine zuverlässige und präzise Regelung für Heizungs- und Kältesysteme. Mit seiner robusten Konstruktion aus entzinkungsbeständigem Messing und einem Nenndruck von PN 16 ist es für anspruchsvolle Anwendungen geeignet. Der Kvs-Wert von 0,90 m³/h und der breite Betriebstemperaturbereich von -20 °C bis +120 °C unterstreichen die Leistungsfähigkeit dieses Ventils.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52133315
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Bronze
• Mit Durchflussmesspunkt: ja
• Automatische Durchflussregelung: nein
• Druckstufe Artikel: PN 16
• Min. Druckunterschied: 3
• Höhe Achse: 58
• Hublänge: 3,7
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 0,9
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Leckverlust des Kvs-Wertes: 0
• Kennlinien-Charakteristik: linear
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Bronze
• Mit Durchflussmesspunkt: ja
• Automatische Durchflussregelung: nein
• Druckstufe Artikel: PN 16
• Min. Druckunterschied: 3
• Höhe Achse: 58
• Hublänge: 3,7
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 0,9
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Leckverlust des Kvs-Wertes: 0
• Kennlinien-Charakteristik: linear
