TBV Strangregulierventil für kleine Entnahmestellen DN 15 LF

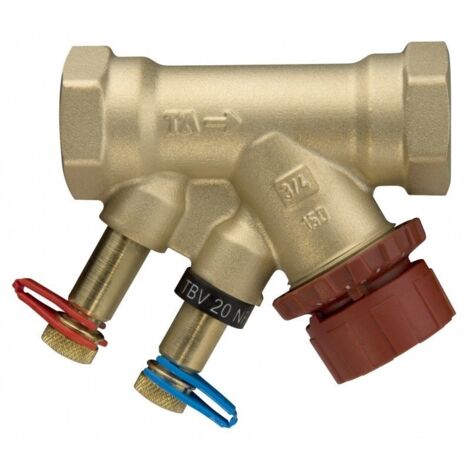

IMI TA Kompaktregulierventil TBV, Nenndruck PN16, DN 15, Innengewinde G 1/2", Kvs 0,9m3/h, Low Flow

Das IMI TA Kompaktregulierventil TBV ist ein präzises Zonenregelventil für Heizungs- und Kältesysteme. Es ermöglicht eine exakte hydraulische Einregulierung und ist für Anwendungen mit geringem Durchfluss (Low Flow) optimiert. Ausgestattet mit Messnippeln, unterstützt es eine stabile Regelung und präzise Justierung der Hydraulik.

Wie unterstützt das TBV Kompaktregulierventil die Systemregelung?

Das TBV Kompaktregulierventil von IMI TA ist als stetiges Zonenregelventil konzipiert. Es ermöglicht eine stabile Regelung und präzise Einregulierung in Heizungs- und Kältesystemen. Durch die integrierten Messnippel und einen Durchflussmesspunkt wird die genaue hydraulische Justierung erleichtert. Die lineare Kennlinien-Charakteristik sorgt für eine zuverlässige und gleichmäßige Durchflussregelung.

Welche Materialien ermöglichen Langlebigkeit und Korrosionsbeständigkeit?

Für eine hohe Langlebigkeit und Korrosionsbeständigkeit sind das Ventilgehäuse und die Nippel aus entzinkungsfreiem AMETAL-C gefertigt. Die Spindel besteht aus PTFE-beschichtetem AMETAL, während der Ventileinsatz aus AMETAL und Polyphenylsulphid (PPS) sowie der Ventilkegel aus PPS gefertigt sind. Eine O-Ring-Spindeldichtung aus EPDM und eine Rückstellfeder aus rostfreiem Stahl ergänzen die robuste Konstruktion.

Welche technischen Spezifikationen sind relevant?

Das Kompaktregulierventil ist für einen Nenndruck von PN 16 ausgelegt und verfügt über eine Nennweite von DN 15 mit einem Innengewinde G 1/2. Der Kvs-Wert beträgt 0,9 m3/h. Es ist für einen breiten Betriebstemperaturbereich von -20 °C bis +120 °C geeignet. Der minimale Druckunterschied ist mit 3 angegeben. Das Ventil bietet keine automatische Durchflussregelung und erfordert kein Spezialwerkzeug für die Installation.

Technische Daten

• Nenndruck: PN 16
• Nennweite: DN 15
• Anschluss: Innengewinde G 1/2
• Kvs-Wert: 0,9 m3/h
• Betriebstemperatur: -20 °C bis +120 °C
• Gehäusematerial: AMETAL-C (entzinkungsfrei)
• Spindelmaterial: PTFE-beschichtetes AMETAL
• Spindeldichtung: EPDM O-Ring
• Min. Druckunterschied: 3
• Leckverlust des Kvs-Wertes: 0

Das IMI TA Kompaktregulierventil TBV bietet als stetiges Zonenregelventil eine zuverlässige Lösung für die präzise Durchflussregelung in Heizungs- und Kältesystemen. Mit seiner robusten Konstruktion aus AMETAL-C, einem Nenndruck von PN 16 und einem Kvs-Wert von 0,9 m3/h ermöglicht es eine effiziente und langlebige Funktion. Die integrierten Messnippel unterstützen eine einfache und genaue hydraulische Einregulierung.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52137115
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Bronze
• Mit Durchflussmesspunkt: ja
• Automatische Durchflussregelung: nein
• Druckstufe Artikel: PN 16
• Min. Druckunterschied: 3
• Höhe Achse: 66
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 0,9
• Leckverlust des Kvs-Wertes: 0
• Kennlinien-Charakteristik: linear
