IMI Heimeier TA Stellmotor TA-MC100/230 230 V, 3 Punkt oder 0(2)-10V, 4-20mA

IMI TA Stellmotor TA-MC100, 230V 3 Punkt oder 0-10V, 4-20mA, für Regelventil CV216 oder 316

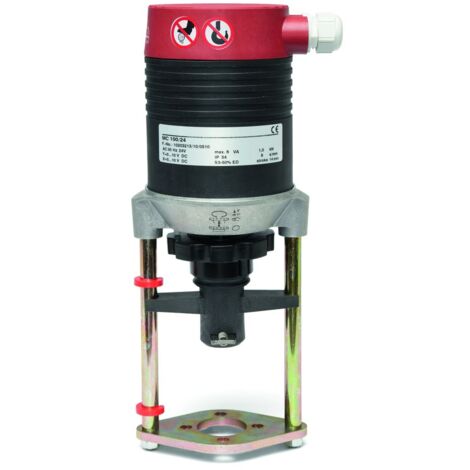

Der IMI TA Stellmotor TA-MC100/230 ist ein stetiger Hochleistungsstellantrieb mit einer Stellkraft von 1000 N und einem Hub von 20 mm. Er ist für eine exakte Stetig-, 3-Punkt- oder On/Off-Regelung konzipiert und verfügt über eine automatische Hubanpassung. Dieser Stellmotor eignet sich für den Einsatz mit kombinierten Regel- und Einregulierventilen sowie eigenständigen 2-Wege- und 3-Wege-Regelventilen, insbesondere für Regelventile wie CV216 oder 316 bis DN 50. Die Versorgungsspannung beträgt 230 V AC/DC.

Wie funktioniert der IMI TA Stellmotor TA-MC100/230?

Der IMI TA Stellmotor TA-MC100/230 arbeitet als proportionaler Hochleistungsstellantrieb mit automatischer Hubanpassung. Dies ermöglicht eine präzise Stetig-, 3-Punkt- oder On/Off-Regelung. Der Antrieb ist vielseitig einsetzbar mit kombinierten Regel- und Einregulierventilen, die optional über einen integrierten Differenzdruckregler verfügen können, sowie mit eigenständigen 2-Wege- und 3-Wege-Regelventilen.

Welche technischen Spezifikationen bietet der Stellmotor?

Der TA-MC100/230 Stellmotor wird mit einer Versorgungsspannung von 230 V AC/DC (+- 10%) betrieben. Er verarbeitet verschiedene Eingangssignale, darunter 0(2)-10 V (DC), 0(4)20mA, 3-Punkt und 2-Punkt. Der Hub beträgt 20 mm und die Stellkraft liegt bei 1000 N. Die Stellzeit ist standardmäßig 9 s/mm und kann flexibel auf 1.9, 4 oder 12 s/mm umgestellt werden. Mit der Schutzklasse IP54 ist der Stellmotor gegen Staub und Spritzwasser geschützt.

Für welche Ventile ist der Stellmotor geeignet und wie erfolgt die Montage?

Der Stellmotor ist für Regelventile wie CV 216/316 RGA/GG bis DN 50 vorgesehen. Die Montage auf TA-FUSION C-/P (DN 32-125) und KTM 512 (DN 65-125) ist mit entsprechenden Adaptern möglich. Ein Vorteil bei der Installation ist, dass kein Spezialwerkzeug erforderlich ist.

Technische Daten

• Stellkraft: 1000 N
• Hub: 20 mm
• Versorgungsspannung: 230 V AC/DC (+- 10%)
• Eingangssignal: 0(2)-10 V (DC), 0(4)20mA, 3-Punkt, 2-Punkt
• Stellzeit: 9 s/mm (umstellbar auf 1.9, 4, 12 s/mm)
• Schutzklasse: IP54

Der IMI TA Stellmotor TA-MC100/230 bietet eine robuste und präzise Lösung für die Ventilsteuerung in Heizungs-, Klima- und Lüftungsanlagen. Mit seiner hohen Stellkraft von 1000 N, dem 20 mm Hub und der flexiblen Eingangssignalverarbeitung von 0(2)-10 V (DC) oder 0(4)20mA sowie 3-Punkt- und 2-Punkt-Regelung, stellt er eine zuverlässige Komponente für anspruchsvolle Regelungsaufgaben dar. Die einfache Installation ohne Spezialwerkzeug unterstreicht die anwenderfreundliche Konzeption dieses Antriebs.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 61100002
• Steuersignal: Dreipunkt
• Hublänge: 14,2
• Netzspannung: 230 V AC
• Steuersignal: Dreipunkt
• Hublänge: 14,2
• Netzspannung: 230 V AC
