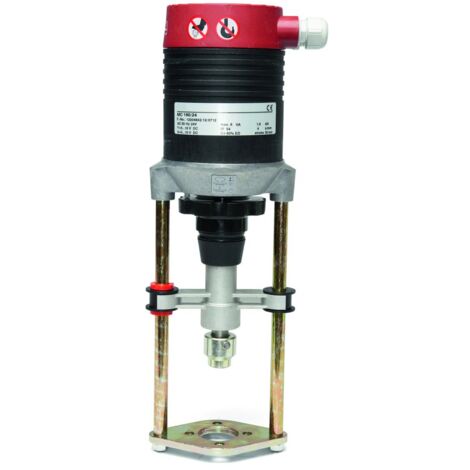

IMI Heimeier TA Stellmotor TA-MC160/230, 230 V, 3 Punkt oder 0(2)-10 V, 4-20mA

IMI TA Stellmotor TA-MC160, 230V 3 Punkt oder 0-10V, 4-20mA, für Regelventil CV216 oder 316

Der IMI TA Stellmotor TA-MC160/230 ist ein stetiger Hochleistungsstellantrieb von IMI TA, der für eine präzise Stetig-, 3-Punkt- oder On/Off-Regelung entwickelt wurde. Mit einer Stellkraft von 1600 N und einem Hub von 30 mm eignet er sich für den Einsatz mit kombinierten Regel- und Einregulierventilen sowie eigenständigen 2-Wege- und 3-Wege-Regelventilen.

Welche Regelungsoptionen bietet der TA-MC160/230?

Der TA-MC160 von IMI TA ist ein proportionaler Hochleistungsstellantrieb mit automatischer Hubanpassung. Dies ermöglicht eine exakte Stetig-, 3-Punkt- oder On/Off-Regelung. Als Eingangssignale werden 0(2)-10 V (DC), 0(4)-20 mA, 3-Punkt und 2-Punkt unterstützt.

Für welche Ventile ist der Stellmotor geeignet und wie erfolgt die Montage?

Der Stellmotor TA MC160/230 ist für die Verwendung mit kombinierten Regel- und Einregulierventilen (jeweils mit oder ohne integriertem Δp-Regler) sowie eigenständigen 2-Wege- und 3-Wege-Regelventilen vorgesehen. Er ist kompatibel mit den Ventilreihen CV 216/316 RGA/GG ab DN 50. Die Montage auf TA-FUSION C-/P (DN 150) und KTM 50 (DN 100-200) ist mit entsprechenden Adaptern möglich. Für die Installation ist kein Spezialwerkzeug erforderlich.

Welche technischen Merkmale zeichnen den TA-MC160 aus?

Der Stellantrieb TA-MC160 verfügt über eine Stellkraft von 1600 N und einen Hub von 30 mm. Die Versorgungsspannung beträgt 230 V AC/DC mit einer Toleranz von +- 10%. Die Stellzeit ist flexibel und kann von 4 s/mm auf 6 s/mm umgestellt werden. Die Schutzklasse IP54 ermöglicht den Betrieb in verschiedenen Umgebungen.

Technische Daten

• Stellkraft: 1600 N
• Hub: 30 mm
• Versorgungsspannung: 230 V AC/DC (+- 10%)
• Eingangssignal: 0(2)-10 V (DC), 0(4)-20 mA, 3-Punkt, 2-Punkt
• Stellzeit: 4 s/mm (umstellbar auf 6 s/mm)
• Schutzklasse: IP54

Der IMI TA Stellmotor TA-MC160/230 bietet eine zuverlässige und präzise Regelung für vielfältige Ventilanwendungen. Mit seiner hohen Stellkraft von 1600 N, dem Hub von 30 mm und der flexiblen Stellzeit von 4 s/mm oder 6 s/mm ist er eine leistungsstarke Komponente. Die robuste Bauweise mit Schutzklasse IP54 und die vielseitigen Steuersignaloptionen bei einer Versorgungsspannung von 230 V AC/DC machen ihn zu einer effizienten Lösung für anspruchsvolle Regelaufgaben.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 61160002
• Steuersignal: Dreipunkt
• Hublänge: 14,2
• Netzspannung: 230 V AC
• Verstellkraft: 1600
