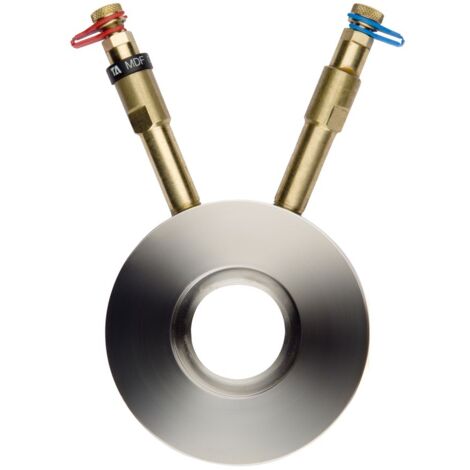

IMI Heimeier TA Durchflussmessblende MDFO PN 16 Ausführung DN 100

IMI TA Durchflussmessblende MDFO, DN 100 Nenndruck PN 16, Durchmesser 162mm

Die IMI TA Durchflussmessblende MDFO, mit einem Nenndurchmesser von DN 100 und einem Nenndruck von PN 16, ist eine präzise Komponente für Heiz- und Kühlanlagen sowie Trinkwasserleitungssysteme. Diese feste Messblende ist mit selbstdichtenden Messnippeln ausgestattet, die eine einfache und werkzeuglose Durchflussmessung im Anlagenbetrieb ermöglichen.

Wofür ist die IMI TA Messblende MDFO geeignet?

Die IMI TA Messblende MDFO dient als zuverlässige Durchflussmessblende in Heiz- und Kühlanlagen sowie in Trinkwasserleitungssystemen. Ihre Ausführung mit selbstdichtenden Messnippeln ist speziell für die präzise Erfassung von Durchflüssen in solchen Systemen konzipiert. Die einfache Handhabung ohne Spezialwerkzeug macht sie zu einer effizienten Lösung für die Anlagenüberwachung.

Wie ist die Messblende MDFO konstruiert und welche Materialien werden verwendet?

Die feste Messblende besteht aus nichtrostendem, austenitischem Chrom-Nickel-Molybdän-Edelstahl (Werkstoffnr. 1.4436 gemäß EN 10028-7 oder EN 10272). Die Messnippel sind aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C gefertigt. Eine Dichtung aus EPDM ermöglicht die zuverlässige Funktion der Messnippel und trägt zur Langlebigkeit des Systems bei.

Welche Betriebsbedingungen sind für die Messblende relevant?

Die IMI TA Messblende MDFO ist für einen breiten Betriebstemperaturbereich von -20 °C bis +120 °C ausgelegt. Der Nenndruck beträgt PN 16, was die Eignung für Systeme mit entsprechendem Druckniveau unterstreicht. Mit einem Nenndurchmesser von DN 100 und einem Außendurchmesser von 162 mm ist sie für spezifische Rohrleitungssysteme vorgesehen.

Technische Daten

• Nenndurchmesser: DN 100
• Nenndruck: PN 16
• Betriebstemperatur: -20 °C bis +120 °C
• Außendurchmesser: 162 mm
• Stärke: 18 mm
• Werkstoff Messblende: nichtrostender, austenitischer Chrom-Nickel-Molybdän-Edelstahl (Werkstoffnr. 1.4436 gemäß EN 10028-7 oder EN 10272)
• Werkstoff Messnippel: AMETAL-C
• Dichtung Messnippel: EPDM

Die IMI TA Messblende MDFO bietet eine robuste und zuverlässige Lösung zur Durchflussmessung in Heiz-, Kühl- und Trinkwasseranlagen. Ihre hochwertige Materialauswahl und die selbstdichtenden Messnippel sorgen für eine einfache Installation und dauerhafte Funktionalität. Mit einem Nenndurchmesser von DN 100, einem Nenndruck von PN 16 und einem breiten Betriebstemperaturbereich von -20 °C bis +120 °C ist sie für anspruchsvolle Anwendungen bestens geeignet.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52176990
• Außendurchmesser: 162
• Stärke: 18
• Werkstoff: rostfreier Stahl
• Nenndurchmesser: DN 100
• Außendurchmesser: 162
• Stärke: 18
• Werkstoff: rostfreier Stahl
• Nenndurchmesser: DN 100
