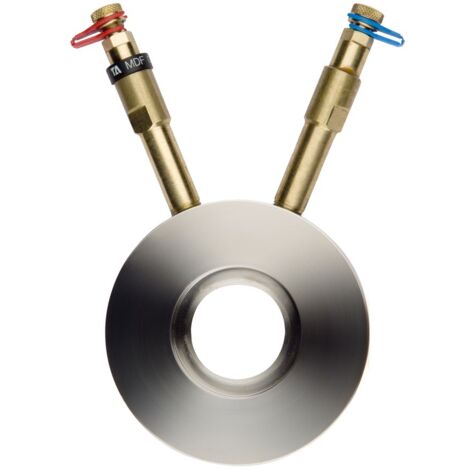

IMI TA Durchflussmessblende MDFO PN 16 Ausführung DN 20

IMI TA Durchflussmessblende MDFO, DN 20 Nenndruck PN 16, Durchmesser 63mm

Die IMI TA Durchflussmessblende MDFO ist eine präzise Komponente für die Durchflussmessung in Heiz- und Kühlanlagen. Ausgestattet mit selbstdichtenden Messnippeln, einem Nenndurchmesser von DN 20 und einem Nenndruck von PN 16, bietet diese Messblende eine zuverlässige Lösung. Sie ist speziell für den Einsatz mit Heizungswasser konzipiert und besteht aus hochwertigem, nichtrostendem Edelstahl.

Wie ist die IMI TA Messblende MDFO aufgebaut?

Die IMI TA Messblende MDFO verfügt über eine feste Messblende, die aus nichtrostendem, austenitischem Chrom-Nickel-Molybdän-Edelstahl (Werkstoffnummer 1.4436 gemäß EN 10028-7 oder EN 10272 (BS 970 316/S16)) gefertigt ist. Die Messnippel bestehen aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C, während die Dichtung der Messnippel aus EPDM gefertigt ist. Das Gehäusematerial ist rostfreier Stahl mit der Werkstoffgüte Edelstahl 316 L (1.4404). Der Oberflächenschutz ist unbehandelt.

Für welche Anwendungen ist die Durchflussmessblende geeignet?

Diese Durchflussmessblende ist primär für den Einsatz in Heiz- und Kühlanlagen sowie speziell für Heizungswasser konzipiert. Sie ermöglicht eine präzise Durchflussmessung mittels selbstdichtender Messnippel und ist mit einem Messanschluss ausgestattet. Der Betriebstemperaturbereich liegt zwischen -20 Grd. C und +120 Grd. C.

Welche technischen Spezifikationen sind für die Installation relevant?

Die IMI TA Messblende MDFO ist für einen Nenndurchmesser von DN 20 und einen Nenndruck von PN 16 ausgelegt. Die Anschlüsse sind als Flansch ausgeführt (Anschluss 1: Flansch, Anschluss 2: Flansch), mit einer Druckstufe von PN 16. Die Installation erfordert kein Spezialwerkzeug, was die Montage vereinfacht. Der Kvs-Wert beträgt 6.

Technische Daten

• Nenndurchmesser: DN 20
• Nenndruck: PN 16
• Durchmesser: 63 mm
• Betriebstemperatur: -20 Grd. C bis +120 Grd. C
• Kvs-Wert: 6
• Werkstoff Gehäuse: rostfreier Stahl
• Werkstoffgüte: Edelstahl 316 L (1.4404)
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Mit Messanschluss: ja

Die IMI TA Messblende MDFO bietet eine zuverlässige und präzise Lösung zur Durchflussmessung in Heiz- und Kühlanlagen. Mit ihrem robusten Edelstahlgehäuse, dem Nenndurchmesser DN 20 und dem Nenndruck PN 16 sowie einem Kvs-Wert von 6 ist sie eine langlebige Komponente für anspruchsvolle Anwendungen. Die einfache Installation ohne Spezialwerkzeug unterstreicht die Anwenderfreundlichkeit dieses Produkts.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52176920
• Oberflächenschutz: unbehandelt
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Edelstahl 316 L (1.4404)
• Werkstoff des Gehäuses: rostfreier Stahl
• Mit Thermometer: nein
• Geeignet für Handbedienung: nein
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 6
• Mit Standanzeiger: nein
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 20
