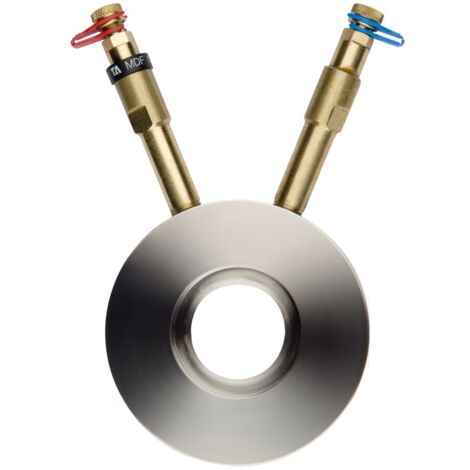

IMI Heimeier TA Durchflussmessblende MDFO PN 16 Ausführung DN 25

IMI TA Durchflussmessblende MDFO, DN 25 Nenndruck PN 16, Durchmesser 73mm

Die IMI TA Durchflussmessblende MDFO ist eine präzise Komponente für Heiz- und Kühlanlagen sowie Trinkwasserleitungssysteme. Mit einem Nenndurchmesser von DN 25 und einem Nenndruck von PN 16 ermöglicht sie eine zuverlässige Durchflussmessung. Die Messblende verfügt über selbstdichtende Messnippel, die eine einfache Installation ohne Spezialwerkzeug ermöglichen.

Wofür wird die IMI TA Messblende MDFO eingesetzt?

Die IMI TA Messblende MDFO ist eine feste Durchflussmessblende, die speziell für den Einsatz in Heiz- und Kühlanlagen sowie Trinkwasserleitungssystemen konzipiert wurde. Sie dient der präzisen Erfassung von Durchflüssen im Rohrleitungsbetrieb und ist für Heizungswasser geeignet. Die selbstdichtenden Messnippel ermöglichen eine einfache und sichere Messung.

Welche Materialien und Bauweise zeichnen die Messblende aus?

Die feste Messblende besteht aus nichtrostendem, austenitischem Chrom-Nickel-Molybdän-Edelstahl (Werkstoffnummer 1.4436 gemäß EN 10028-7 oder EN 10272 (BS 970 316/S16)). Die Messnippel sind aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C gefertigt. Eine EPDM-Dichtung sorgt für die Abdichtung der Messnippel. Das Gehäusematerial ist ebenfalls rostfreier Stahl.

Welche technischen Spezifikationen sind relevant?

Die Messblende ist für einen Nenndurchmesser von DN 25 und einen Nenndruck von PN 16 ausgelegt. Die Anschlüsse erfolgen über Flansche. Der Betriebstemperaturbereich liegt zwischen -20 °C und +120 °C. Ein Kvs-Wert von 11 ist angegeben, und die Messblende ist mit einem Messanschluss sowie Messnippeln ausgestattet.

Technische Daten

• Nenndurchmesser: DN 25
• Nenndruck: PN 16
• Durchmesser: 73 mm
• Betriebstemperatur: -20 °C bis +120 °C
• Kvs-Wert: 11
• Werkstoff Messblende: Edelstahl (1.4436)
• Werkstoff Messnippel: AMETAL-C
• Dichtung Messnippel: EPDM
• Anschluss: Flansch

Die IMI TA Durchflussmessblende MDFO in DN 25 und PN 16 bietet eine robuste und präzise Lösung für die Durchflussmessung in Heiz-, Kühl- und Trinkwasserleitungssystemen. Ihre hochwertige Konstruktion aus Edelstahl und AMETAL-C sowie der breite Betriebstemperaturbereich von -20 °C bis +120 °C ermöglichen eine zuverlässige Funktion. Die selbstdichtenden Messnippel erleichtern zudem die Montage und Wartung.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52176925
• Oberflächenschutz: unbehandelt
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Edelstahl 316 L (1.4404)
• Werkstoff des Gehäuses: rostfreier Stahl
• Mit Thermometer: nein
• Geeignet für Handbedienung: nein
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 11
• Mit Standanzeiger: nein
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 25
• Oberflächenschutz: unbehandelt
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Edelstahl 316 L (1.4404)
• Werkstoff des Gehäuses: rostfreier Stahl
• Mit Thermometer: nein
• Geeignet für Handbedienung: nein
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 11
• Mit Standanzeiger: nein
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 25
