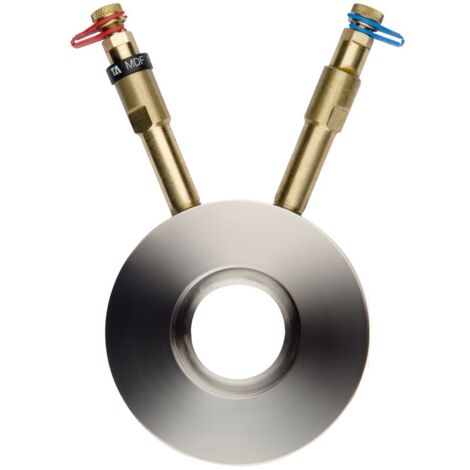

IMI Heimeier TA Durchflussmessblende MDFO PN 16 Ausführung DN 40

IMI TA Durchflussmessblende MDFO, DN 40 Nenndruck PN 16, Durchmesser 94mm

Die IMI TA Durchflussmessblende MDFO, Nenndruck PN 16 und Nenndurchmesser DN 40, ist eine präzise Messblende mit selbstdichtenden Messnippeln. Sie ist speziell für den Einsatz in Heiz- und Kühlanlagen konzipiert und ermöglicht eine zuverlässige Durchflussmessung.

Was zeichnet die IMI TA Messblende MDFO aus?

Die IMI TA Messblende MDFO ist eine feste Durchflussmessblende, die für die präzise Durchflussmessung in verschiedenen Anlagen entwickelt wurde. Die integrierten selbstdichtenden Messnippel ermöglichen eine zuverlässige und dichte Messung. Die Installation ist unkompliziert, da kein Spezialwerkzeug erforderlich ist. Ein Messanschluss ist vorhanden. Funktionen wie ein Thermometer, Handbedienung oder ein Entleerungsventil sind bei diesem Modell nicht vorgesehen.

Welche Materialien und Betriebsparameter sind relevant?

Die feste Messblende besteht aus nichtrostendem, austenitischem Chrom-Nickel-Molybdän-Edelstahl (Werkstoffnummer 1.4436 gemäß EN 10028-7 oder EN 10272 (BS 970 316/S16)). Die Messnippel sind aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C gefertigt. Die Dichtung der Messnippel besteht aus EPDM. Das Gehäusematerial ist rostfreier Stahl. Die Messblende ist für einen Betriebstemperaturbereich von -20 °C bis +120 °C ausgelegt. Der Nenndruck beträgt PN 16, und die Druckstufe des Flansches ist ebenfalls PN 16. Die Anschlüsse sind als Flansch ausgeführt und der Oberflächenschutz ist unbehandelt.

Technische Daten

• Nenndruck: PN 16
• Nenndurchmesser: DN 40
• Durchmesser: 94 mm
• Betriebstemperatur: -20 °C bis +120 °C
• Kvs-Wert: 35
• Werkstoff Messblende: Chrom-Nickel-Molybdän-Edelstahl (1.4436)
• Werkstoff Messnippel: AMETAL-C
• Dichtung Messnippel: EPDM
• Anschluss: Flansch
• Oberflächenschutz: unbehandelt

Die IMI TA Messblende MDFO DN 40 bietet eine robuste und präzise Lösung zur Durchflussmessung in Heiz- und Kühlanlagen. Mit ihrer Konstruktion aus hochwertigem Edelstahl, einem Nenndruck von PN 16 und einem breiten Betriebstemperaturbereich von -20 °C bis +120 °C stellt sie eine beständige Leistung sicher. Die selbstdichtenden Messnippel und die einfache Installation ohne Spezialwerkzeug unterstreichen die Anwenderfreundlichkeit dieses Produkts.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52176940
• Oberflächenschutz: unbehandelt
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Edelstahl 316 L (1.4404)
• Werkstoff des Gehäuses: rostfreier Stahl
• Mit Thermometer: nein
• Geeignet für Handbedienung: nein
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 35
• Mit Standanzeiger: nein
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 40
• Oberflächenschutz: unbehandelt
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Edelstahl 316 L (1.4404)
• Werkstoff des Gehäuses: rostfreier Stahl
• Mit Thermometer: nein
• Geeignet für Handbedienung: nein
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 35
• Mit Standanzeiger: nein
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 40
