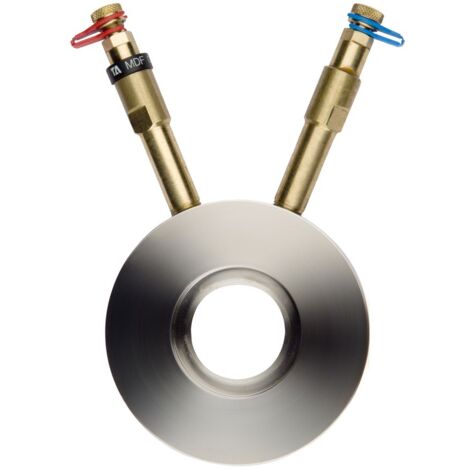

IMI Heimeier TA Durchflussmessblende MDFO PN 16 Ausführung DN 50

IMI TA Durchflussmessblende MDFO, DN 50 Nenndruck PN 16, Durchmesser 109mm

Der IMI TA Durchflussmessblende MDFO ist eine feste Messblende mit selbstdichtenden Messnippeln. Sie ist speziell für den Einsatz in Heiz- und Kühlanlagen konzipiert und für einen Nenndruck von PN 16 ausgelegt. Die Ausführung DN 50 und ein Durchmesser von 109 mm kennzeichnen dieses Bauteil.

Wie ist die IMI TA Messblende MDFO konstruiert?

Die IMI TA Messblende MDFO ist als feste Messblende ausgeführt. Sie besteht aus nichtrostendem, austenitischem Chrom-Nickel-Molybdän-Edelstahl (Werkstoffnr. 1.4436 gemäß EN 10028-7 oder EN 10272 (BS 970 316/S16)). Die Messnippel sind aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C gefertigt, während die Dichtung der Messnippel aus EPDM besteht. Diese Materialwahl trägt zu einer hohen Beständigkeit und Langlebigkeit bei.

Welche Eigenschaften zeichnen die Durchflussmessblende aus?

Ein wesentliches Merkmal der IMI TA Messblende MDFO sind die selbstdichtenden Messnippel, die eine zuverlässige und dichte Messung ermöglichen. Für die Installation und Wartung ist kein Spezialwerkzeug erforderlich, was die Handhabung vereinfacht. Die Messblende ist für einen Nenndruck von PN 16 ausgelegt und kann in einem Betriebstemperaturbereich von -20 °C bis +120 °C eingesetzt werden.

Für welche Anwendungen ist die Messblende geeignet?

Die Durchflussmessblende ist speziell für den Einsatz in Heiz- und Kühlanlagen sowie für Heizungswasser konzipiert. Sie verfügt über Flanschanschlüsse für eine sichere Integration in bestehende Rohrleitungssysteme. Mit einem Nenndurchmesser von DN 50 und einem Kvs-Wert von 72 ist sie für entsprechende Durchflussmengen geeignet.

Technische Daten

• Nenndurchmesser: DN 50
• Nenndruck: PN 16
• Betriebstemperatur: -20 °C bis +120 °C
• Durchmesser: 109 mm
• Kvs-Wert: 72
• Werkstoff Gehäuse: nichtrostender, austenitischer Chrom-Nickel-Molybdän-Edelstahl (Werkstoffnr. 1.4436)
• Werkstoff Messnippel: AMETAL-C
• Dichtung Messnippel: EPDM
• Anschlussart: Flansch
• Geeignet für: Heizungswasser

Die IMI TA Durchflussmessblende MDFO (DN 50) ist eine robuste und präzise Lösung für die Durchflussmessung in Heiz- und Kühlanlagen. Ihre Konstruktion aus hochwertigem Edelstahl mit selbstdichtenden Messnippeln ermöglicht eine zuverlässige Funktion. Mit einem Nenndruck von PN 16, einem Kvs-Wert von 72 und einem Betriebstemperaturbereich von -20 °C bis +120 °C ist sie für anspruchsvolle Anwendungen geeignet.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52176950
• Oberflächenschutz: unbehandelt
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Edelstahl 316 L (1.4404)
• Werkstoff des Gehäuses: rostfreier Stahl
• Mit Thermometer: nein
• Geeignet für Handbedienung: nein
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 72
• Mit Standanzeiger: nein
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 50
• Oberflächenschutz: unbehandelt
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Edelstahl 316 L (1.4404)
• Werkstoff des Gehäuses: rostfreier Stahl
• Mit Thermometer: nein
• Geeignet für Handbedienung: nein
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 72
• Mit Standanzeiger: nein
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 50
