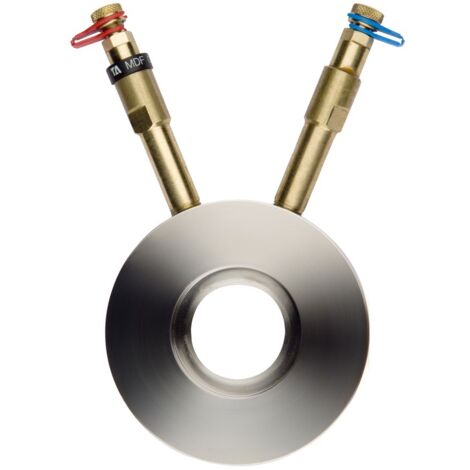

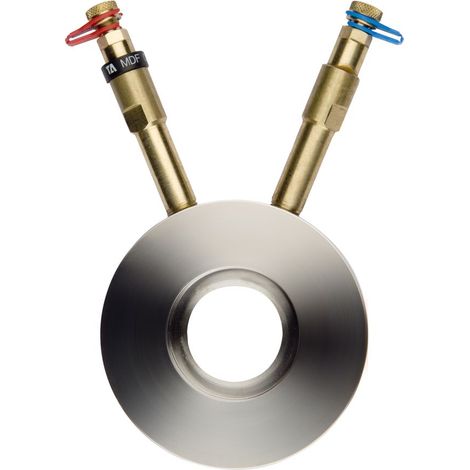

IMI TA Durchflussmessblende MDFO, DN 65 Nenndruck PN 16, Durchmesser 127mm

IMI TA Durchflussmessblende MDFO, DN 65 Nenndruck PN 16, Durchmesser 127mm

Die IMI TA Durchflussmessblende MDFO DN 65 ist eine robuste Messblende mit selbstdichtenden Messnippeln, konzipiert für den Einsatz in Heiz- und Kühlanlagen. Sie ist für einen Nenndruck von PN 16 ausgelegt und ermöglicht eine präzise Durchflussmessung ohne den Einsatz von Spezialwerkzeug.

Welche Funktion erfüllt die IMI TA Messblende MDFO?

Die Messblende MDFO dient der präzisen Durchflussmessung in verschiedenen Anlagensystemen. Die integrierten selbstdichtenden Messnippel ermöglichen eine zuverlässige und einfache Messwerterfassung. Ein Spezialwerkzeug ist für die Installation nicht erforderlich.

Aus welchen Materialien besteht die Messblende?

Die feste Messblende ist aus nichtrostendem, austenitischem Chrom-Nickel-Molybdän-Edelstahl (Werkstoffnr. 1.4436 gemäß EN 10028-7 oder EN 10272 (BS 970 316/S16)) gefertigt. Die Messnippel bestehen aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C, während die Dichtung der Messnippel aus EPDM gefertigt ist.

Für welche Einsatzbereiche ist die Messblende geeignet?

Die IMI TA Messblende MDFO ist speziell für den Einsatz in Heiz- und Kühlanlagen konzipiert. Sie ist für einen Nenndruck PN 16 ausgelegt und kann in einem Betriebstemperaturbereich von -20 °C bis +120 °C eingesetzt werden. Der Nenndurchmesser beträgt DN 65 und die Anschlüsse sind als Flansch ausgeführt. Die Messblende ist für Heizungswasser geeignet, jedoch nicht für warmes Trinkwasser oder Leitungswasser.

Technische Daten

• Nenndurchmesser: DN 65
• Nenndruck: PN 16
• Betriebstemperatur: -20 °C bis +120 °C
• Werkstoff Messblende: Nichtrostender, austenitischer Chrom-Nickel-Molybdän-Edelstahl (1.4436)
• Werkstoff Messnippel: AMETAL-C
• Dichtung Messnippel: EPDM
• Kvs-Wert: 154
• Durchmesser: 127 mm
• Anschlussart: Flansch
• Mit Messanschluss: ja

Die IMI TA Durchflussmessblende MDFO DN 65 bietet eine zuverlässige Lösung zur präzisen Durchflussmessung in Heiz- und Kühlanlagen. Gefertigt aus hochwertigem Edelstahl und ausgelegt für einen Nenndruck PN 16 sowie einen Kvs-Wert von 154, stellt sie eine langlebige und genaue Funktion sicher. Die einfache Installation ohne Spezialwerkzeug unterstreicht die Anwenderfreundlichkeit dieses Produkts.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52176965
• Oberflächenschutz: unbehandelt
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Edelstahl 316 L (1.4404)
• Werkstoff des Gehäuses: rostfreier Stahl
• Mit Thermometer: nein
• Geeignet für Handbedienung: nein
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 154
• Mit Standanzeiger: nein
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 65
