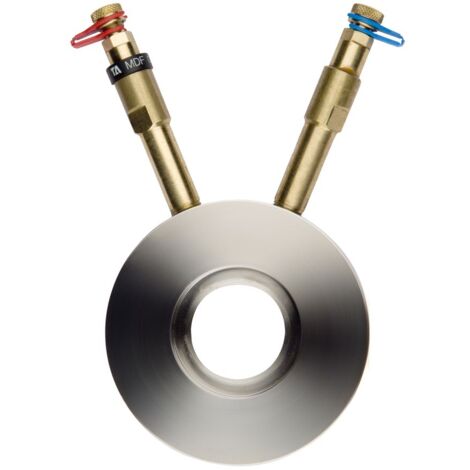

IMI Heimeier TA Durchflussmessblende MDFO PN 16 Ausführung DN 80

IMI TA Durchflussmessblende MDFO, DN 80 Nenndruck PN 16, Durchmesser 142mm

Die IMI TA Durchflussmessblende MDFO in der Ausführung DN 80 und Nenndruck PN 16 ist eine feste Messblende mit selbstdichtenden Messnippeln. Sie ist konzipiert für den Einsatz in Heiz- und Kühlanlagen sowie für Heizungswasserleitungssysteme. Gefertigt aus nichtrostendem, austenitischem Chrom-Nickel-Molybdän-Edelstahl (Werkstoffnr. 1.4436) und ausgestattet mit korrosionsbeständigen AMETAL-C Messnippeln mit EPDM-Dichtung, bietet sie eine zuverlässige Lösung für Betriebstemperaturen von -20 °C bis +120 °C. Die Montage erfordert kein Spezialwerkzeug.

Welche Materialien und Konstruktion zeichnen die Messblende aus?

Die IMI TA Messblende MDFO ist als feste Durchflussmessblende konzipiert. Sie besteht aus nichtrostendem, austenitischem Chrom-Nickel-Molybdän-Edelstahl (Werkstoffnr. 1.4436 gemäß EN 10028-7 oder EN 10272 (BS 970 316/S16)). Die selbstdichtenden Messnippel sind aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C gefertigt und verfügen über eine EPDM-Dichtung. Diese Materialwahl sicherstellt eine hohe Beständigkeit und Langlebigkeit im Einsatz.

Für welche Anwendungen ist die Durchflussmessblende geeignet?

Die Durchflussmessblende MDFO ist speziell für den Einsatz in Heiz- und Kühlanlagen sowie für Heizungswasserleitungssysteme vorgesehen. Sie ist für einen Nenndruck von PN 16 ausgelegt und kann in einem Betriebstemperaturbereich von -20 °C bis +120 °C eingesetzt werden. Der Nenndurchmesser beträgt DN 80 und der Kvs-Wert liegt bei 220. Die Anschlüsse sind als Flansch ausgeführt.

Ist für die Installation Spezialwerkzeug erforderlich?

Die Montage der IMI TA Messblende MDFO gestaltet sich unkompliziert, da für die Installation kein Spezialwerkzeug benötigt wird. Dies vereinfacht den Einbau in bestehende oder neue Rohrleitungssysteme.

Technische Daten

• Nenndurchmesser: DN 80
• Nenndruck: PN 16
• Betriebstemperatur: -20 °C bis +120 °C
• Durchmesser: 142 mm
• Anschlussart: Flansch
• Werkstoff Messblende: Edelstahl 1.4436
• Werkstoffgüte: Edelstahl 316 L (1.4404)
• Werkstoff Messnippel: AMETAL-C
• Dichtung Messnippel: EPDM
• Kvs-Wert: 220

Die IMI TA Durchflussmessblende MDFO in DN 80 und PN 16 bietet eine präzise und zuverlässige Lösung zur Durchflussmessung in Heiz- und Kühlanlagen. Ihre robuste Konstruktion aus Edelstahl 1.4436 und AMETAL-C Messnippeln ermöglicht eine lange Lebensdauer bei Betriebstemperaturen von -20 °C bis +120 °C. Die einfache Installation ohne Spezialwerkzeug macht sie zu einer effizienten Komponente für professionelle Anwendungen.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52176980
• Oberflächenschutz: unbehandelt
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Edelstahl 316 L (1.4404)
• Werkstoff des Gehäuses: rostfreier Stahl
• Mit Thermometer: nein
• Geeignet für Handbedienung: nein
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 220
• Mit Standanzeiger: nein
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 80
