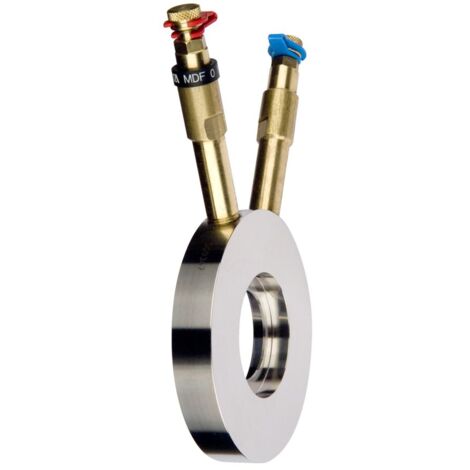

IMI Heimeier TA Durchflussmessblende PN 25 Typ MD-FO, DN 125, Durchmesser 194mm

IMI TA Durchflussmessblende MDFO, DN 125 Nenndruck PN 25, Durchmesser 194mm

Die IMI TA Durchflussmessblende MDFO ist eine feste Messblende mit selbstdichtenden Messnippeln, konzipiert für präzise Durchflussmessungen in Heiz- und Kühlanlagen sowie Trinkwasserleitungssystemen. Sie ist für einen Nenndruck von PN 25 und einen Betriebstemperaturbereich von -20 °C bis +120 °C ausgelegt und verfügt über einen Nenndurchmesser von DN 125 sowie einen Außendurchmesser von 194 mm.

Wofür ist die IMI TA Durchflussmessblende MDFO geeignet?

Die Messblende MDFO von IMI TA dient der zuverlässigen Durchflussmessung in verschiedenen Anlagen. Ihr Einsatzbereich umfasst Heiz- und Kühlanlagen sowie Trinkwasserleitungssysteme, wo eine genaue Erfassung des Durchflusses erforderlich ist. Die feste Ausführung und die selbstdichtenden Messnippel erleichtern die Integration und sorgen für eine sichere Abdichtung.

Welche Materialien zeichnen die Messblende aus?

Die IMI TA Durchflussmessblende MDFO ist aus hochwertigen, korrosionsbeständigen Materialien gefertigt. Die feste Messblende besteht aus nichtrostendem, austenitischem Chrom-Nickel-Molybdän-Edelstahl (Werkstoffnr. 1.4436 gemäß EN 10028-7 oder EN 10272 (BS 970 316/S16)). Die Messnippel sind aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C gefertigt, während die Dichtung der Messnippel aus EPDM besteht. Diese Materialwahl ermöglicht eine lange Lebensdauer und Beständigkeit in den vorgesehenen Anwendungen.

Welche Vorteile bietet die Installation der Messblende?

Die Installation der IMI TA Durchflussmessblende MDFO ist unkompliziert, da kein Spezialwerkzeug erforderlich ist. Die integrierten selbstdichtenden Messnippel vereinfachen den Einbau zusätzlich, indem sie eine zuverlässige Abdichtung ohne zusätzlichen Aufwand ermöglichen. Dies trägt zu einer effizienten und zeitsparenden Montage bei.

Technische Daten

• Typ: MDFO
• Nenndruck: PN 25
• Nenndurchmesser: DN 125
• Außendurchmesser: 194 mm
• Stärke: 18 mm
• Betriebstemperatur: -20 °C bis +120 °C
• Werkstoff Messblende: nichtrostender, austenitischer Chrom-Nickel-Molybdän-Edelstahl (Werkstoffnr. 1.4436 gemäß EN 10028-7 oder EN 10272 (BS 970 316/S16))
• Werkstoff Messnippel: AMETAL-C (korrosionsbeständig, entzinkungsfrei)
• Dichtung (Messnippel): EPDM

Die IMI TA Durchflussmessblende MDFO bietet eine robuste und zuverlässige Lösung für die Durchflussmessung in Heiz-, Kühl- und Trinkwasseranlagen. Dank ihrer Fertigung aus hochwertigem Edelstahl und der Ausstattung mit selbstdichtenden Messnippeln ermöglicht sie präzise Messungen. Mit einem Nenndruck von PN 25 und einem breiten Betriebstemperaturbereich von -20 °C bis +120 °C ist sie vielseitig einsetzbar und überzeugt durch ihre einfache Installation ohne Spezialwerkzeug.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52176891
• Außendurchmesser: 194
• Stärke: 18
• Werkstoff: rostfreier Stahl
• Nenndurchmesser: DN 125
