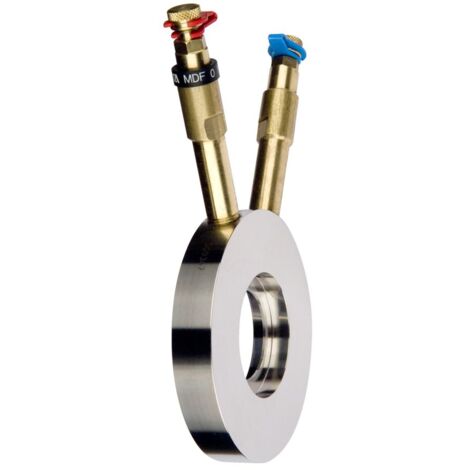

IMI Heimeier TA Durchflussmessblende PN 25 Typ MD-FO, DN 80, Durchmesser 142mm

IMI TA Durchflussmessblende MDFO, DN 80 Nenndruck PN 25, Durchmesser 142mm

Die IMI TA Durchflussmessblende MDFO ist eine robuste und zuverlässige Lösung zur präzisen Durchflussmessung in Heiz- und Kühlanlagen sowie Trinkwasserleitungssystemen. Diese feste Messblende mit selbstdichtenden Messnippeln ist für einen Nenndruck von PN 25 und einen Nenndurchmesser von DN 80 ausgelegt. Mit einem Außendurchmesser von 142 mm und einer Stärke von 18 mm lässt sie sich ohne Spezialwerkzeug installieren.

Welche Vorteile bietet die IMI TA Messblende MDFO für die Installation?

Die IMI TA Messblende MDFO zeichnet sich durch ihre feste Bauweise und die Integration selbstdichtender Messnippel aus. Dies ermöglicht eine unkomplizierte und sichere Installation, für die kein Spezialwerkzeug erforderlich ist. Sie ist speziell für den Einsatz in Heiz- und Kühlanlagen sowie Trinkwasserleitungssystemen konzipiert.

Aus welchen hochwertigen Materialien besteht die Messblende?

Die Messblende ist aus nichtrostendem, austenitischem Chrom-Nickel-Molybdän-Edelstahl gefertigt (Werkstoffnr. 1.4436 gemäß EN 10028-7 oder EN 10272 (BS 970 316/S16)). Die Messnippel bestehen aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C, während eine Dichtung aus EPDM für die notwendige Abdichtung sorgt. Diese Materialwahl ermöglicht Langlebigkeit und Beständigkeit in den vorgesehenen Anwendungsbereichen.

Welche technischen Parameter sind für den Betrieb relevant?

Die IMI TA Messblende MDFO ist für einen Nenndruck von PN 25 ausgelegt. Der Betriebstemperaturbereich erstreckt sich von -20 °C bis +120 °C, was eine flexible Anwendung in verschiedenen Systemen ermöglicht. Der Nenndurchmesser beträgt DN 80, der Außendurchmesser 142 mm und die Stärke 18 mm.

Technische Daten

• Typ: MDFO
• Nenndruck: PN 25
• Nenndurchmesser: DN 80
• Außendurchmesser: 142 mm
• Stärke: 18 mm
• Betriebstemperatur: -20 °C bis +120 °C
• Werkstoff Messblende: Edelstahl (1.4436)
• Werkstoff Messnippel: AMETAL-C
• Werkstoff Dichtung: EPDM

Die IMI TA Messblende MDFO bietet eine zuverlässige und präzise Lösung für die Durchflussmessung in Heiz-, Kühl- und Trinkwasserleitungssystemen. Ihre robuste Konstruktion aus hochwertigem Edelstahl und AMETAL-C, kombiniert mit einem Nenndruck von PN 25 und einem breiten Betriebstemperaturbereich von -20 °C bis +120 °C, stellt eine hohe Funktionalität und Langlebigkeit sicher. Die einfache Installation ohne Spezialwerkzeug rundet das Profil dieses Bauteils ab.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52176880
• Außendurchmesser: 142
• Stärke: 18
• Werkstoff: rostfreier Stahl
• Nenndurchmesser: DN 80
• Außendurchmesser: 142
• Stärke: 18
• Werkstoff: rostfreier Stahl
• Nenndurchmesser: DN 80
