Set aus Strangregulierventil STAD PN16/Differenzdruckregler STAP DN 20, Bereich 5-25 kPa

IMI TA Regeleinheit STAP/STAD DN 20, Differenzdruckbereich 5-25kPa

Die IMI TA Regeleinheit STAP/STAD DN 20 ist ein Hochleistungs-Differenzdruckregler, der den Differenzdruck über die Last konstant hält. Mit einstellbarem Sollwert und Absperrfunktion ist diese Regeleinheit ideal für eine präzise, leise und stabile Regelung nachgeschalteter Regelventile in Heizungs-, Klima- und Industrieanlagen. Der Differenzdruckbereich liegt zwischen 5 und 25 kPa.

Wie ermöglicht die Regeleinheit eine präzise Steuerung?

Die IMI TA Regeleinheit STAP/STAD hält den Differenzdruck über die Last konstant, was eine genaue, leise und stabile Regelung der nachgeschalteten Regelventile ermöglicht. Der Differenzdrucksollwert ist von außen stufenlos zwischen 0,05 und 0,25 bar einstellbar, wobei die Werkseinstellung bei 0,05 bar liegt. Die Regeleinheit ist einfach einzustellen und in Betrieb zu nehmen.

Welche Komponenten sind in der Regeleinheit integriert?

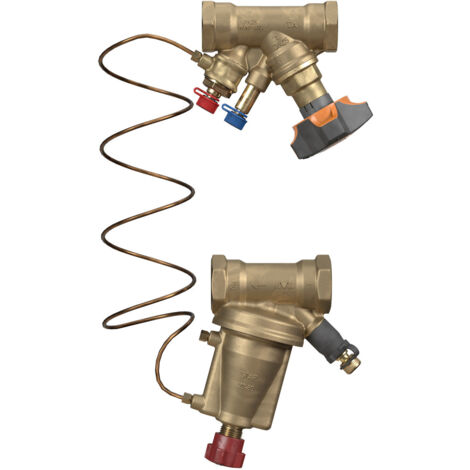

Die Regeleinheit besteht aus einem TA Strangregulierventil in Schrägsitzbauweise und einem TA Differenzdruckregler STAP. Das Strangregulierventil verfügt über eine stufenlose Voreinstellung durch Hubbegrenzung und eine digitale Anzeige im Handrad, die plombierbar ist. Selbstdichtende Messnippel (2-fach dichtend) sind für die Druckverlust- beziehungsweise Durchflussmessung vorhanden. Ein Füll- und Entleerungsventil mit drehbarem Schlauchanschluss G 3/4 ist ebenfalls integriert. Alle Bedienelemente sind auf der Handradseite angeordnet. Der Differenzdruckregler STAP ist für den Einbau in die Rücklaufleitung vorgesehen und ermöglicht eine Absperrung durch das Handrad.

Aus welchen Materialien besteht die Regeleinheit und welche Temperaturbereiche deckt sie ab?

Gehäuse und Innengarnitur der Regeleinheit sind aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C gefertigt, was eine hohe Langlebigkeit sicherstellt. Die Sitzdichtung ist als Kegel mit O-Ring aus EPDM ausgeführt. Die Betriebstemperatur der Einheit liegt im Bereich von -20 °C bis +120 °C. Der Nenndruck beträgt PN 16.

Welche Anschlüsse und Zusatzfunktionen sind vorhanden?

Die Regeleinheit verfügt über einen Anschluss mit Innengewinde zylindrisch (BSPP) für Gewinderohre. Eine 1000 mm lange Impulsleitung sowie eine Kappe mit Anschluss G 1/16 Innengewinde sind im Lieferumfang enthalten. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nenndurchmesser: DN 20
• Differenzdruckbereich: 5-25 kPa (0,05-0,25 bar)
• Nenndruck: PN 16
• Betriebstemperatur: -20 °C bis +120 °C
• Werkstoff Gehäuse/Innengarnitur: AMETAL-C
• Bedienung: Handrad
• Anschluss: Innengewinde zylindrisch (BSPP)
• Mit Entleerungsventil: ja
• Mit Impulsleitung: ja
• Impulsleitungslänge: 1000 mm

Die IMI TA Regeleinheit STAP/STAD DN 20 bietet eine zuverlässige Lösung zur Differenzdruckregelung in komplexen Anlagen. Durch die Kombination aus Strangregulierventil und Differenzdruckregler, gefertigt aus langlebigem AMETAL-C, wird eine präzise und wartungsarme Funktion sichergestellt. Mit einem Einstellbereich von 5 bis 25 kPa und einer Betriebstemperatur von -20 °C bis +120 °C ist die Einheit vielseitig einsetzbar und trägt zur Effizienz von Heizungs- und Klimasystemen bei.

Lieferumfang

• 1x IMI TA Regeleinheit STAP/STAD DN 20
• 1x Impulsleitung, 1000 mm
• 1x Kappe mit Anschluss G 1/16 Innengewinde

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52865102
• Abschließbar: nein
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Ametal-C
• Werkstoff des Gehäuses: Ametal
• Bedienung: Handrad
• Einstellbereich: 5 - 25
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit Impulsleitung: ja
• Nenndurchmesser: DN 20
• Abschließbar: nein
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Ametal-C
• Werkstoff des Gehäuses: Ametal
• Bedienung: Handrad
• Einstellbereich: 5 - 25
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit Impulsleitung: ja
• Nenndurchmesser: DN 20
