IMI TA Regeleinheit STAP/STAD DN 40, Differenzdruckbereich 20-80kPa

IMI TA Regeleinheit STAP/STAD DN 40, Differenzdruckbereich 20-80kPa

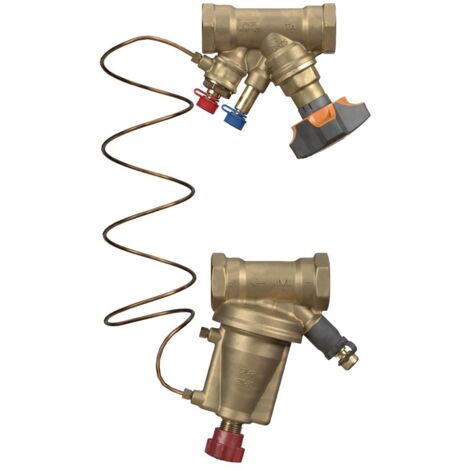

Die IMI TA Regeleinheit STAP/STAD DN 40 ist ein Hochleistungsdifferenzdruckregler, der für den Einsatz in Heizungs-, Klima- und Industrieanlagen konzipiert wurde. Mit einem einstellbaren Sollwert und einer Absperrfunktion ermöglicht diese Einheit eine präzise, leise und stabile Regelung des Differenzdrucks über die Last. Sie ist für einen Differenzdruckbereich von 20 bis 80 kPa ausgelegt und zeichnet sich durch ein kompaktes Design sowie hohe Genauigkeit aus.

Wie funktioniert die Differenzdruckregelung der STAP/STAD Regeleinheit?

Die IMI TA Regeleinheit STAP/STAD hält den Differenzdruck über die Last konstant. Dies ermöglicht eine genaue, leise und stabile Regelung der nachgeschalteten Regelventile. Der Differenzdrucksollwert ist von außen stufenlos zwischen 0,20 und 0,80 bar (entspricht 20 bis 80 kPa) einstellbar, wobei die Werkseinstellung bei 0,2 bar liegt. Dies ermöglicht eine einfache Einstellung und schnelle Inbetriebnahme in Heizungs- und Kältesystemen.

Welche Komponenten und Materialien zeichnen die Regeleinheit aus?

Die Regeleinheit STAP/STAD besteht aus einem TA Strangregulierventil und einem TA Differenzdruckregler STAP. Beide Komponenten verfügen über ein Gehäuse und eine Innengarnitur aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C. Das Strangregulierventil ist in Schrägsitzbauweise ausgeführt und besitzt eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung. Die Sitzdichtung beider Komponenten besteht aus einem Kegel mit O-Ring aus EPDM.

Welche Einstell- und Anschlussmöglichkeiten bietet die Regeleinheit?

Die Bedienung der Regeleinheit erfolgt über ein Handrad, das auch eine Absperrfunktion ermöglicht. Eine stufenlose Voreinstellung durch Hubbegrenzung mit digitaler Anzeige im Handrad ist plombierbar. Für die Druckverlust- beziehungsweise Durchflussmessung sind selbstdichtende Messnippel (2-fach dichtend) vorhanden. Ein Füll- und Entleerungsventil mit drehbarem Schlauchanschluss G 3/4 ist integriert. Der Anschluss erfolgt über ein Innengewinde für Gewinderohr. Der Einbau der Regeleinheit ist in der Rücklaufleitung vorgesehen.

Technische Daten

• Nenndurchmesser: DN 40
• Differenzdruckbereich: 20 - 80 kPa
• Druckstufe Artikel: PN 16
• Betriebstemperatur: - 20 Grd. C bis + 120 Grd. C
• Werkstoff Gehäuse: Ametal
• Werkstoffgüte: Ametal-C
• Anschluss: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Bedienung: Handrad
• Mit Entleerungsventil: ja
• Mit Impulsleitung: ja

Die IMI TA Regeleinheit STAP/STAD DN 40 bietet eine zuverlässige Lösung für die präzise Differenzdruckregelung in Heizungs-, Klima- und Industrieanlagen. Ihre robuste Bauweise aus AMETAL-C und der breite Einstellbereich von 20 bis 80 kPa stellen eine langlebige und effiziente Funktion sicher. Die einfache Handhabung durch das Handrad und die Möglichkeit zur stufenlosen Einstellung des Differenzdrucksollwerts von 0,20 bis 0,80 bar unterstreichen die hohe Funktionalität dieser Einheit.

Lieferumfang

• 1x IMI TA Regeleinheit STAP/STAD DN 40
• 1x Impulsleitung, 1000 mm lang
• 1x Kappe mit Anschluss G 1/16 Innengewinde
• 1x Füll- und Entleerungsset mit drehbarem Schlauchanschluss G 3/4

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52865006
• Abschließbar: nein
• Anschluss 1: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Werkstoffgüte: Ametal-C
• Werkstoff des Gehäuses: Ametal
• Bedienung: Handrad
• Einstellbereich: 20 - 80
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit Impulsleitung: ja
• Nenndurchmesser: DN 40
