IMI Heimeier TA Regeleinheit STAP/STAD DN 50, 20 bis 80 kPa

IMI TA Regeleinheit STAP/STAD DN 50, Differenzdruckbereich 20-80kPa

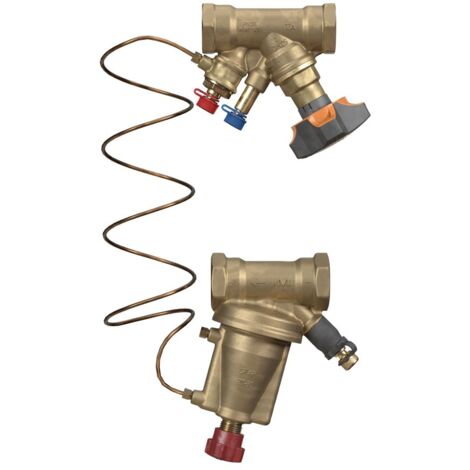

Die IMI TA Regeleinheit STAP/STAD DN 50 ist eine Hochleistungslösung zur präzisen und konstanten Differenzdruckregelung in Heizungs-, Klima- und Industrieanlagen. Diese Einheit, bestehend aus einem Strangregulierventil und einem Differenzdruckregler, ermöglicht eine genaue, leise und stabile Regelung nachgeschalteter Regelventile. Mit einem einstellbaren Differenzdrucksollwert von 20 bis 80 kPa ist sie vielseitig einsetzbar und zeichnet sich durch ein kompaktes Design sowie hohe Genauigkeit aus.

Was zeichnet die IMI TA Regeleinheit STAP/STAD aus?

Die IMI TA Regeleinheit STAP/STAD ist speziell für den Einsatz in Heizungs-, Klima- und Industrieanlagen konzipiert. Gehäuse und Innengarnitur bestehen aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C, was eine hohe Langlebigkeit und Zuverlässigkeit sicherstellt. Das kompakte Design und die hohe Genauigkeit machen diese Einheit zu einer bevorzugten Wahl für anspruchsvolle Systeme. Die Bedienung erfolgt komfortabel über ein Handrad.

Welche Funktionen bietet das TA Strangregulierventil?

Das integrierte TA Strangregulierventil ist in Schrägsitzbauweise ausgeführt und verfügt über eine stufenlose Voreinstellung durch Hubbegrenzung sowie eine digitale Anzeige im Handrad, die plombierbar ist. Für die Druckverlust- und Durchflussmessung sind selbstdichtende Messnippel (2-fach dichtend) vorhanden. Ein Füll- und Entleerungsventil mit drehbarem Schlauchanschluss G 3/4 ist ebenfalls integriert. Alle Bedienelemente befinden sich auf der Handradseite. Eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung sowie eine Sitzdichtung mit Kegel und O-Ring aus EPDM tragen zur Funktionssicherheit bei. Der Anschluss erfolgt über ein Innengewinde für Gewinderohr. Das Ventil ist für Betriebstemperaturen von -20 °C bis +120 °C und einen Nenndruck von PN 25 ausgelegt.

Welche Eigenschaften hat der TA Differenzdruckregler STAP?

Der TA Differenzdruckregler STAP ist ein Hochleistungsdifferenzdruckregler mit variablem Sollwert, speziell für Heizungs- und Klimaanlagen. Gehäuse und Innengarnitur sind ebenfalls aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C gefertigt. Der Einbau erfolgt in die Rücklaufleitung. Der Differenzdrucksollwert ist von außen stufenlos zwischen 0,20 und 0,80 bar (entspricht 20 bis 80 kPa) einstellbar, wobei die Werkseinstellung 0,2 bar beträgt. Ein selbstdichtender Messnippel (2-fach dichtend) dient der Druckverlustmessung. Die Absperrung wird über ein Handrad vorgenommen. Die Sitzdichtung besteht aus einem Kegel mit O-Ring aus EPDM. Eine Impulsleitung von 1000 mm Länge und eine Kappe mit Anschluss G 1/16 Innengewinde sind im Lieferumfang enthalten. Der Anschluss erfolgt über ein Innengewinde für Gewinderohr. Dieser Regler ist für Betriebstemperaturen von -20 °C bis +120 °C und einen Nenndruck von PN 16 konzipiert.

Technische Daten

• Nenndurchmesser: DN 50
• Einstellbereich Differenzdrucksollwert: 20 - 80 kPa (0,20 - 0,80 bar)
• Betriebstemperatur: -20 °C bis +120 °C
• Nenndruck Strangregulierventil: PN 25
• Nenndruck Differenzdruckregler: PN 16
• Druckstufe Artikel: PN 16
• Werkstoff Gehäuse: AMETAL-C
• Anschluss: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Bedienung: Handrad
• Mit Entleerungsventil: ja
• Mit Impulsleitung: ja

Die IMI TA Regeleinheit STAP/STAD DN 50 bietet eine zuverlässige und präzise Differenzdruckregelung für anspruchsvolle Heizungs- und Klimasysteme. Mit einem Nenndurchmesser von DN 50 und einem einstellbaren Differenzdruckbereich von 20 bis 80 kPa ermöglicht diese Einheit eine effiziente Systemoptimierung. Die robuste Konstruktion aus AMETAL-C und die breite Betriebstemperaturspanne von -20 °C bis +120 °C unterstreichen die hohe Qualität und Langlebigkeit des Produkts.

Lieferumfang

• 1x IMI TA Regeleinheit STAP/STAD DN 50
• 1x Impulsleitung, 1000 mm lang
• 1x Kappe mit Anschluss G 1/16 Innengewinde

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52865007
• Abschließbar: nein
• Anschluss 1: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Werkstoffgüte: Ametal-C
• Werkstoff des Gehäuses: Ametal
• Bedienung: Handrad
• Einstellbereich: 20 - 80
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit Impulsleitung: ja
• Nenndurchmesser: DN 50
