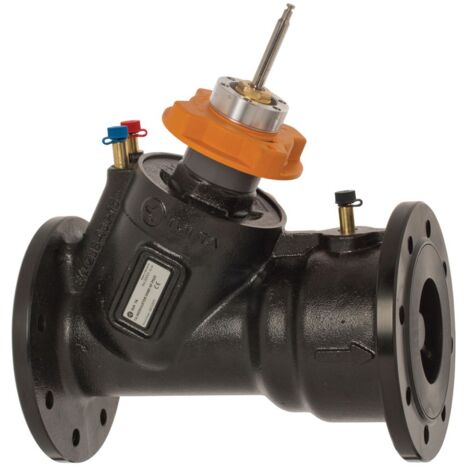

IMI TA Regel- und Regulierventil TA-Modulator druckunabhängig, DN 125, Flansche, PN 16, 800kPA

IMI TA Regel- und Regulierventil TA-Modulator, druckunabhängig DN 125, Nenndruck PN 16 max. 800kPa, mit Flansch

Das IMI TA Regel- und Regulierventil TA-Modulator ist ein druckunabhängiges Ventil für die stetige Regelung (PIBCV). Mit einem Nenndurchmesser von DN 125, Flanschanschlüssen nach PN 16 und einem maximalen Differenzdruck von 800 kPa ist es für anspruchsvolle Anwendungen in Heizungs- und Kühlsystemen konzipiert. Der integrierte Differenzdruckregler ermöglicht eine präzise Temperatur- und Durchflussregelung sowie eine effiziente Systemoptimierung und Diagnose.

Welche Vorteile bietet das TA-Modulator Regelventil?

Das IMI TA TA-Modulator Ventil ist ein druckunabhängiges Regel- und Regulierventil (PIBCV) mit einer besonderen EQM-Charakteristik, die eine präzise Temperaturregelung ermöglicht. Es kann sowohl mit stetigen als auch mit 3-Punkt Stellantrieben ausgerüstet werden. Der integrierte Differenzdruckregler stellt eine hohe Regelautorität und Regelstabilität sicher und ermöglicht eine automatische Begrenzung der Durchflussmenge. Die Messung des Durchflusses und des verfügbaren Druckes unterstützt die Systemoptimierung und Diagnose.

Wie erfolgt die Durchflusseinstellung und Regelung?

Das Ventil ist für den Einsatz mit TA-Slider 750/1600 Stellantrieben mit automatischer Huberkennung geeignet und kann auch als Durchflussbegrenzer ohne Stellantrieb verwendet werden. Die Durchflusseinstellung und Regelung erfolgt am Thermostat-Oberteil ohne Spezialwerkzeug. Eine stufenlose Durchflusseinstellung von 100% bis 0% ist möglich. Einstellwert, Ventiltyp und Ventilgröße sind von oben sichtbar. Ein Hub von 20 mm ist durch die Durchflussbegrenzung begrenzt. Eine Absperrfunktion mit Handrad dient der Durchflusseinstellung.

Welche Mess- und Montageoptionen sind verfügbar?

Das Ventil ist mit drei Messnippeln ausgestattet, die die Messung von Durchfluss, Temperatur, Druckverlust und des verfügbaren Differenzdrucks von der Pumpe ermöglichen. Der Zugang zu den Messnippeln und der Durchflusseinstellung befindet sich auf der Stellantrieb-Seite. Der Einbau ist in allen Montagelagen möglich, auch mit dem Stellantrieb nach unten.

Wie ist das Ventil konstruiert und welche Materialeigenschaften besitzt es?

Das Gehäuse besteht aus Sphäroguss EN-GJS-400 (Gusseisen EN-GJS-400-18 (GGG 40.3)) und ist elektrophoretisch beschichtet. Die Flansche entsprechen EN-1092-2, Typ 21. Die Leckrate ist mit kleiner oder gleich 0,01% des maximalen Durchflusses bei der höchsten Einstellung angegeben (Klasse IV nach EN 60534-4). Die Druckkompensation erfolgt mechanisch. Das Ventil ist für den Einsatz mit Glykol geeignet.

Technische Daten

• Nenndurchmesser: DN 125
• Nenndruck: PN 16
• Max. Differenzdruck: 800 kPa
• Min. Differenzdruck: 30 kPa
• Volumenstrom: 15.000 - 77.300 l/h
• Betriebstemperatur: -10 °C bis +120 °C
• Hublänge: 20 mm
• Bauhöhe: 287 mm
• Länge: 400 mm
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400 (EN-GJS-400-18 (GGG 40.3))

Das IMI TA TA-Modulator Regel- und Regulierventil bietet eine zuverlässige Lösung für die präzise Steuerung von Heiz- und Kühlsystemen. Mit seinem druckunabhängigen Design, dem integrierten Differenzdruckregler und der EQM-Charakteristik stellt es eine hohe Regelgenauigkeit und Stabilität sicher. Die robuste Bauweise aus Sphäroguss und die Flanschanschlüsse nach PN 16 ermöglichen eine lange Lebensdauer und einfache Integration in bestehende Anlagen. Der Nenndurchmesser von DN 125, ein maximaler Differenzdruck von 800 kPa und ein Durchflussbereich von 15.000 - 77.300 l/h unterstreichen die Leistungsfähigkeit dieses Ventils.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32202111300
• Ausführung: Membran
• Bauhöhe: 287
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Länge: 400
• Werkstoff des Gehäuses: Gusseisen
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 800
• Volumenstrom: 15,000 - 77,300
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 16
• Min. Druckunterschied: 30
• Anschluss Bedienungselement: mit Adapter
• Klappencharakteristik: gleichprozentig
• Voreinstellung Volumenstrom: ohne Schlagdämpfer
• Hublänge: 20
• Mit Messnippel: ja
• Anschlüsse: Flansch
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 125
