IMI Heimeier TA Regelventil Typ CV 316 RGA PN 16, DN 15, Kvs-Wert 2,5

IMI TA Regelventil Typ CV316 RGA, 3-Weg Nenndruck PN 16 Durchmesser DN 15, max. Durchfluss Kvs 2,5m3/h Hub 12mm

Das IMI TA Regelventil Typ CV 316 RGA ist ein 3-Weg Misch- oder Umschaltventil, das speziell für den Einsatz mit elektrischen Stellantrieben in Heizungs- und Kälteanlagen der Haustechnik konzipiert wurde. Mit einem Nenndurchmesser von DN 15, einem Nenndruck von PN 16 und einem Kvs-Wert von 2,5 m³/h bietet es eine präzise Regelung des Durchflusses. Gefertigt aus robustem Rotguss, ist es eine zuverlässige Komponente für anspruchsvolle Anwendungen.

Für welche Anwendungen ist das IMI TA Regelventil CV 316 RGA konzipiert?

Das IMI TA Regelventil CV 316 RGA ist vielseitig in der Haustechnik einsetzbar, insbesondere in Heizungs- und Kälteanlagen. Es fungiert als 3-Weg Misch- oder Umschaltventil und ist für die präzise Steuerung durch elektrische Stellantriebe ausgelegt. Damit unterstützt das Ventil die Anpassung des Durchflusses an die Anforderungen der angeschlossenen Anlage.

Welche Materialien und Bauweise zeichnen das Ventil aus?

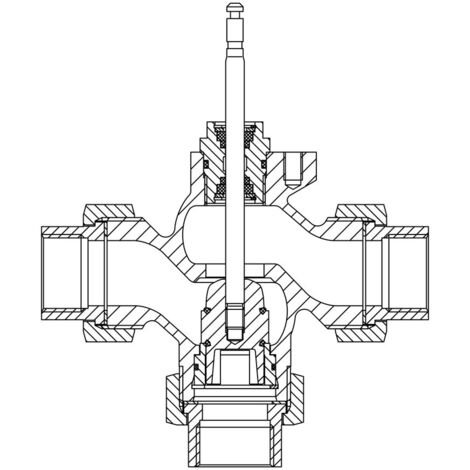

Das Gehäuse des Ventils besteht aus Rotguss CC491K, der Kegel aus Messing CW614N und die Spindel aus nichtrostendem, martensitischem Chromstahl. Die Spindelabdichtung erfolgt über EPDM O-Ringe. Das Gehäuse verfügt über ein flachdichtendes Außengewinde gemäß ISO 228/1. Im Lieferumfang sind Anschlussverschraubungen aus Sphäroguss mit zylindrischem Innengewinde nach ISO 7/1 enthalten, die eine einfache Installation ohne Spezialwerkzeug ermöglichen.

Wie erfolgt die Regelung und welche Betriebsparameter sind relevant?

Das Regelventil bietet ein Stellverhältnis von 50:1 und einen Höchsthub von 12 mm für eine feinfühlige Steuerung. Die Kennlinien-Charakteristik ist A-AB gleichprozentig und B-AB linear, was eine präzise Anpassung an die Systemanforderungen ermöglicht. Es ist für Betriebstemperaturen von 0 °C bis +150 °C ausgelegt, wobei bei Temperaturen über 130 °C eine horizontale Montage empfohlen wird. Der Nenndruck beträgt PN 16.

Technische Daten

• Nenndurchmesser: DN 15
• Nenndruck: PN 16
• Kvs-Wert: 2,5 m³/h
• Hublänge: 12 mm
• Stellverhältnis: 50:1
• Betriebstemperatur: 0 °C bis +150 °C
• Kennlinien-Charakteristik: A-AB gleichprozentig, B-AB linear
• Werkstoff Gehäuse: Rotguss CC491K
• Werkstoff Kegel: Messing CW614N
• Werkstoff Spindel: Nichtrostender, martensitischem Chromstahl

Das IMI TA Regelventil Typ CV 316 RGA in DN 15 und PN 16 ist eine leistungsstarke Lösung für die präzise Regelung in Heizungs- und Kälteanlagen. Mit seinem Kvs-Wert von 2,5 m³/h und der robusten Rotgusskonstruktion stellt es eine hohe Betriebssicherheit und Langlebigkeit sicher. Die Kompatibilität mit elektrischen Stellantrieben macht es zu einer effizienten Wahl für Fachhandwerker und anspruchsvolle Anwendungen.

Lieferumfang

• 1x IMI TA Regelventil Typ CV 316 RGA
• 1x Anschlussverschraubungen

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 60330415
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 16
• Mit Kupplungsanschluss 3: ja
• Hublänge: 12
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Kvs-Wert: 2,5
• Mediumtemperatur (Dauerbetrieb): -15 - 150
• Nenndurchmesser: DN 15
• Einstellverhältnis (Svo): 50
• Kennlinien-Charakteristik: gleichprozentig
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 16
• Mit Kupplungsanschluss 3: ja
• Hublänge: 12
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Kvs-Wert: 2,5
• Mediumtemperatur (Dauerbetrieb): -15 - 150
• Nenndurchmesser: DN 15
• Einstellverhältnis (Svo): 50
• Kennlinien-Charakteristik: gleichprozentig
