IMI Heimeier TA Regelventil Typ CV 316 RGA PN 16, DN 15, Kvs-Wert 4,0

IMI TA Regelventil Typ CV316 RGA, 3-Weg Nenndruck PN 16 Durchmesser DN 15, max. Durchfluss Kvs 4,0m3/h Hub 12mm

Das IMI TA Regelventil Typ CV 316 RGA ist ein 3-Wege Misch- oder Umschaltventil aus Rotguss für den Einsatz in der Haustechnik bei Heizungs- und Kälteanlagen. Mit einem Nenndruck von PN 16, einem Nenndurchmesser von DN 15 und einem Kvs-Wert von 4,0 m³/h eignet es sich für regelnde Anwendungen mit elektrischem Stellantrieb und einem Stellverhältnis von 50:1.

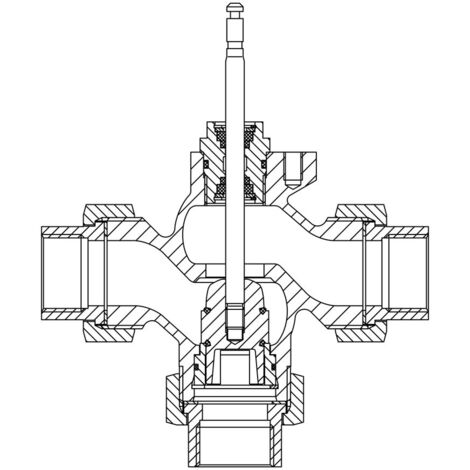

Wie ist die Funktion des CV 316 RGA aufgebaut?

Das CV 316 RGA ist als 3-Weg Ventil ausgeführt und kann als Misch- oder Umschaltventil eingesetzt werden. Die Charakteristik ist als gleichprozentige Kennlinie beschrieben (A-AB gleichprozentig, B-AB linear bzw. BAB linear). Damit wird die Regelung über die jeweiligen Wege passend zur angegebenen Kennliniencharakteristik abgebildet.

Welche Materialien und Anschlüsse zeichnen das Ventil aus?

Das Gehäuse des Regelventils besteht aus Rotguss CC491K und ist unbehandelt. Der Kegel ist aus Messing CW614N gefertigt, während die Spindel aus nichtrostendem, martensitischem Chromstahl besteht. Für den Anschluss ist ein flachdichtendes Außengewinde nach ISO 228/1 sowie Innengewinde-Anschlussverschraubungen aus Sphäroguss mit zylindrischem Innengewinde nach ISO 7/1 vorgesehen. Die Spindelabdichtung erfolgt über EPDM O-Ringe.

Welche Betriebsdaten und Einbaurichtlinien sind zu beachten?

Für den Dauerbetrieb ist eine Betriebstemperatur von 0 °C bis +150 °C angegeben. Als Montagehinweis wird genannt, dass die Ventile bei Temperaturen über 130 °C in horizontaler Position montiert werden sollten. Der Höchsthub des Regelventils ist mit 12 mm angegeben.

Welche Kennwerte sind für die Auswahl entscheidend?

Der Nenndruck PN 16 und der Kvs-Wert 4,00 m³/h unterstützen die Dimensionierung für den vorgesehenen Einsatzbereich. Das Stellverhältnis 50:1 sowie der Hub von 12 mm sind als wichtige Kenngrößen genannt. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Ventilfunktion: 3-Weg Misch- oder Umschaltventil
• Nenndruck: PN 16
• Nenndurchmesser: DN 15
• Kvs-Wert: 4,00 m³/h
• Kennlinien-Charakteristik: Gleichprozentig (A-AB gleichprozentig, B-AB linear)
• Stellverhältnis: 50:1
• Hublänge: 12 mm
• Betriebstemperatur: 0 °C bis +150 °C
• Werkstoff Gehäuse: Rotguss CC491K
• Spindel Abdichtung: O-Ringe EPDM

Das IMI TA Regelventil CV 316 RGA ist ein 3-Wege Misch- oder Umschaltventil für Heizungs- und Kälteanlagen in der Haustechnik. Entscheidend sind PN 16, DN 15, der Kvs-Wert 4,00 m³/h sowie das Stellverhältnis 50:1. Der Höchsthub beträgt 12 mm, die Spindelabdichtung erfolgt mit EPDM O-Ringen und die Betriebstemperatur wird mit 0 °C bis +150 °C angegeben.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 60330515
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 16
• Mit Kupplungsanschluss 3: ja
• Hublänge: 12
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Kvs-Wert: 4
• Mediumtemperatur (Dauerbetrieb): -15 - 150
• Nenndurchmesser: DN 15
• Einstellverhältnis (Svo): 50
• Kennlinien-Charakteristik: gleichprozentig
