Allgemeine Beschreibung

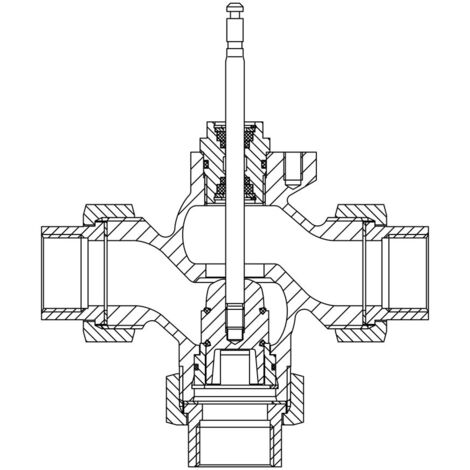

Das IMI TA Regelventil Typ CV 316 RGA ist ein hochwertiges 3-Wege Misch- oder Umschaltventil, das speziell für den Einsatz in der Haustechnik bei Heizungs- und Kälteanlagen entwickelt wurde. Es ist in verschiedenen Dimensionen bis DN 50 erhältlich und bietet eine Druckklasse von PN 16. Das Ventil ist mit flachdichtenden Außengewinde- und Innengewinde-Anschlussverschraubungen ausgestattet und eignet sich für elektrische Stellantriebe.Technische daten
- Nenndruck: PN 16
- Nenndurchmesser: DN 25
- Kvs-Wert: 10,0 m³/h
- Höchsthub des Regelventils: 12 mm
- Hublänge: 14 mm
- Stellverhältnis: 50:1
- Mediumtemperatur (Dauerbetrieb): -15 °C bis +150 °C
- Gehäusematerial: Rotguss CC491K
- Kegelmaterial: Messing CW614N
- Spindelmaterial: nichtrostender, martensitischer Chromstahl
- O-Ringe: EPDM
Kompatibilität und Zubehör
- Verfügbar in Dimensionen von DN 15 bis DN 50
- Inklusive Anschlussverschraubungen
Installation
- Die Ventile sollten bei Temperaturen über 130 °C in horizontaler Position montiert werden.
Anwendung
- Geeignet für Heizungs- und Kälteanlagen in der Haustechnik
- Charakteristik: A-AB gleichprozentig, B-AB linear
