IMI Heimeier TA Regelventil Typ CV 316 RGA PN 16, DN 25, Kvs-Wert 8

IMI TA Regelventil Typ CV316 RGA, 3-Weg Nenndruck PN 16 Durchmesser DN 25, max. Durchfluss Kvs 8m3/h Hub 14mm

Das IMI TA Regelventil Typ CV 316 RGA ist ein 3-Weg Misch- oder Umschaltventil, das für den Einsatz in Heizungs- und Kälteanlagen der Haustechnik konzipiert wurde. Es ist für elektrische Stellantriebe geeignet und bietet eine präzise Regelung mit einem Nenndurchmesser von DN 25, einer Druckstufe von PN 16 und einem Kvs-Wert von 8 m³/h.

Wie ist das Regelventil konstruiert und welche Materialien werden verwendet?

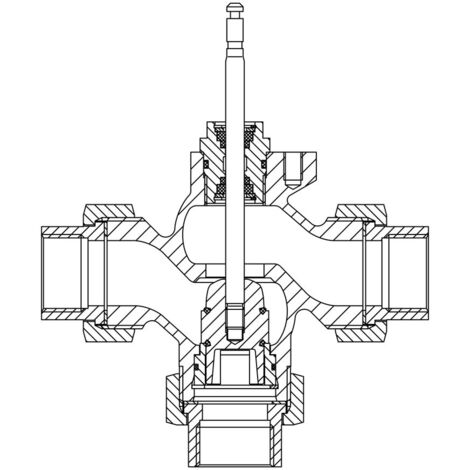

Das Gehäuse des IMI TA Regelventils CV 316 RGA besteht aus Rotguss CC491K und ist mit einem Außengewinde gemäß ISO 228/1 ausgestattet. Der Kegel ist aus Messing CW614N gefertigt, während die Spindel aus nichtrostendem, martensitischem Chromstahl besteht. Die Spindelabdichtung erfolgt über EPDM O-Ringe. Im Lieferumfang sind Anschlussverschraubungen aus Sphäroguss mit zylindrischem Innengewinde nach ISO 7/1 enthalten. Für die Installation ist kein Spezialwerkzeug erforderlich.

Welche Funktionen und Regelcharakteristiken bietet das Ventil?

Das CV 316 RGA Ventil ist als 3-Weg Misch- oder Umschaltventil ausgelegt und eignet sich für den Betrieb mit elektrischen Stellantrieben. Es verfügt über eine Charakteristik von A-AB gleichprozentig und B-AB linear, was eine präzise Regelung ermöglicht. Das Stellverhältnis beträgt 50:1 und der Höchsthub des Regelventils liegt bei 12 mm.

Für welche Einsatzbereiche und Betriebsparameter ist das Ventil geeignet?

Dieses Regelventil ist für den vielseitigen Einsatz in Heizungs- und Kälteanlagen innerhalb der Haustechnik vorgesehen. Es ist für Betriebstemperaturen von -15 °C bis +150 °C ausgelegt. Bei Temperaturen über 130 °C wird eine horizontale Montage der Ventile empfohlen, um eine optimale Funktion sicherzustellen. Der Nenndruck beträgt PN 16 und der Nenndurchmesser DN 25.

Technische Daten

• Nenndurchmesser: DN 25
• Druckstufe: PN 16
• Kvs-Wert: 8 m³/h
• Betriebstemperatur: -15 °C bis +150 °C
• Stellverhältnis: 50:1
• Höchsthub des Regelventils: 12 mm
• Werkstoff Gehäuse: Rotguss CC491K
• Werkstoff Kegel: Messing CW614N
• Werkstoff Spindel: nichtrostender, martensitischer Chromstahl
• Spindel Abdichtung: O-Ringe EPDM

Das IMI TA Regelventil Typ CV 316 RGA in DN 25 und PN 16 bietet eine zuverlässige und präzise Regelung für Heizungs- und Kälteanlagen. Mit seinem robusten Rotgussgehäuse, einem Kvs-Wert von 8 m³/h und einem Stellverhältnis von 50:1 ist es eine langlebige Komponente für anspruchsvolle Anwendungen. Die breite Betriebstemperaturspanne von -15 °C bis +150 °C unterstreicht die Vielseitigkeit dieses 3-Weg Ventils.

Lieferumfang

• 1x IMI TA Regelventil Typ CV 316 RGA
• Anschlussverschraubungen

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 60330125
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 16
• Mit Kupplungsanschluss 3: ja
• Hublänge: 14
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Kvs-Wert: 8
• Mediumtemperatur (Dauerbetrieb): -15 - 150
• Nenndurchmesser: DN 25
• Einstellverhältnis (Svo): 100
• Kennlinien-Charakteristik: gleichprozentig
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 16
• Mit Kupplungsanschluss 3: ja
• Hublänge: 14
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Kvs-Wert: 8
• Mediumtemperatur (Dauerbetrieb): -15 - 150
• Nenndurchmesser: DN 25
• Einstellverhältnis (Svo): 100
• Kennlinien-Charakteristik: gleichprozentig
