IMI Heimeier TA Regelventil Typ CV 316 RGA PN 16, DN 32, Kvs-Wert 12,5

IMI TA Regelventil Typ CV316 RGA, 3-Weg Nenndruck PN 16 Durchmesser DN 32, max. Durchfluss Kvs 12,5m3/h Hub 14mm

Das IMI TA Regelventil Typ CV 316 RGA ist ein 3-Weg Misch- oder Umschaltventil, das speziell für elektrische Stellantriebe in Heizungs- und Kälteanlagen der Haustechnik entwickelt wurde. Mit einem Nenndurchmesser von DN 32, einem Nenndruck von PN 16 und einem Kvs-Wert von 12,5 m³/h ermöglicht es eine präzise Regelung in verschiedenen Systemen.

Welche Funktionen bietet das IMI TA Regelventil CV 316 RGA?

Das IMI TA Regelventil CV 316 RGA fungiert als 3-Weg Misch- oder Umschaltventil und ist für den Betrieb mit elektrischen Stellantrieben vorgesehen. Es bietet eine Charakteristik von A-AB gleichprozentig und B-AB linear, was eine flexible Anpassung an unterschiedliche Regelungsanforderungen in Heizungs- und Kälteanlagen ermöglicht. Der Höchsthub des Regelventils beträgt 14 mm, und das Einstellverhältnis liegt bei 100:1.

Aus welchen Materialien besteht das Regelventil und wie ist es konstruiert?

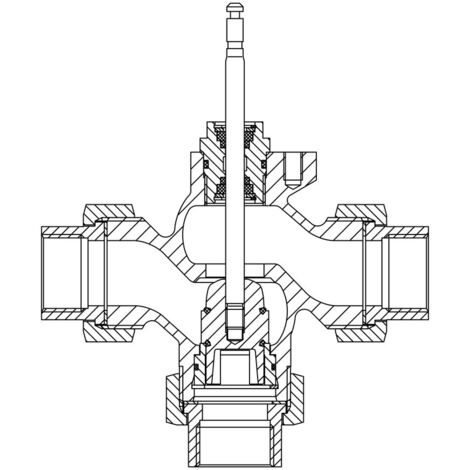

Das Gehäuse des Regelventils besteht aus Rotguss CC491K, während der Kegel aus Messing CW614N gefertigt ist. Die Spindel wird aus nichtrostendem, martensitischem Chromstahl hergestellt und ist mit EPDM O-Ringen abgedichtet. Das Gehäuse verfügt über ein Außengewinde gemäß ISO 228/1. Die Anschlussverschraubungen aus Sphäroguss sind mit zylindrischem Innengewinde nach ISO 7/1 ausgeführt.

Welche Betriebsparameter sind für das Regelventil relevant?

Das Regelventil ist für einen Nenndruck von PN 16 ausgelegt. Die Betriebstemperatur liegt im Bereich von -15 °C bis +150 °C. Bei Temperaturen über 130 °C wird eine horizontale Montage des Ventils empfohlen, um eine optimale Funktion sicherzustellen. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nenndurchmesser: DN 32
• Druckstufe: PN 16
• Kvs-Wert: 12,5 m³/h
• Hublänge: 14 mm
• Einstellverhältnis: 100:1
• Mediumtemperatur (Dauerbetrieb): -15 °C bis +150 °C
• Gehäusematerial: Rotguss CC491K
• Kegelmaterial: Messing CW614N
• Spindelmaterial: nichtrostender, martensitischem Chromstahl
• Spindel Abdichtung: O-Ringe EPDM
• Kennlinien-Charakteristik: A-AB gleichprozentig, B-AB linear

Das IMI TA Regelventil Typ CV 316 RGA ist eine robuste und präzise Lösung für die Regelung in Heizungs- und Kälteanlagen. Mit seinem 3-Weg-Design, einem Nenndurchmesser von DN 32, einem Kvs-Wert von 12,5 m³/h und einer Betriebstemperatur von -15 °C bis +150 °C bietet es eine hohe Anpassungsfähigkeit und Zuverlässigkeit für elektrische Stellantriebe.

Lieferumfang

• 1x IMI TA Regelventil Typ CV 316 RGA
• 1x Satz Anschlussverschraubungen aus Sphäroguss

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 60333132
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 16
• Mit Kupplungsanschluss 3: ja
• Hublänge: 14
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Kvs-Wert: 12,5
• Mediumtemperatur (Dauerbetrieb): -15 - 150
• Nenndurchmesser: DN 32
• Einstellverhältnis (Svo): 100
• Kennlinien-Charakteristik: gleichprozentig
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 16
• Mit Kupplungsanschluss 3: ja
• Hublänge: 14
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Kvs-Wert: 12,5
• Mediumtemperatur (Dauerbetrieb): -15 - 150
• Nenndurchmesser: DN 32
• Einstellverhältnis (Svo): 100
• Kennlinien-Charakteristik: gleichprozentig
