IMI Heimeier TA Regelventil Typ CV 316 RGA PN 16, DN 40, Kvs-Wert 25,0

IMI TA Regelventil Typ CV316 RGA, 3-Weg Nenndruck PN 16 Durchmesser DN 40, max. Durchfluss Kvs 25,0m3/h Hub 14mm

Das IMI TA Regelventil Typ CV 316 RGA ist ein 3-Weg Misch- oder Umschaltventil für elektrische Stellantriebe, das speziell für den Einsatz in Heizungs- und Kälteanlagen der Haustechnik entwickelt wurde. Mit einem Nenndurchmesser von DN 40, einem Nenndruck von PN 16 und einem maximalen Durchfluss von Kvs 25,0 m³/h ermöglicht es eine präzise Volumenstromregelung über einen Hub von 14 mm.

Wie funktioniert das IMI TA Regelventil CV 316 RGA?

Das IMI TA Regelventil CV 316 RGA dient als 3-Weg Misch- oder Umschaltventil und ist für den Betrieb mit elektrischen Stellantrieben ausgelegt. Es findet seine Anwendung in der Haustechnik, insbesondere in Heizungs- und Kälteanlagen, wo eine zuverlässige und präzise Steuerung von Medienströmen erforderlich ist. Die Charakteristik ist A-AB gleichprozentig und B-AB linear, was eine flexible Anpassung an unterschiedliche Regelaufgaben ermöglicht. Das Stellverhältnis beträgt 100:1.

Welche Materialien und technischen Merkmale zeichnen das Regelventil aus?

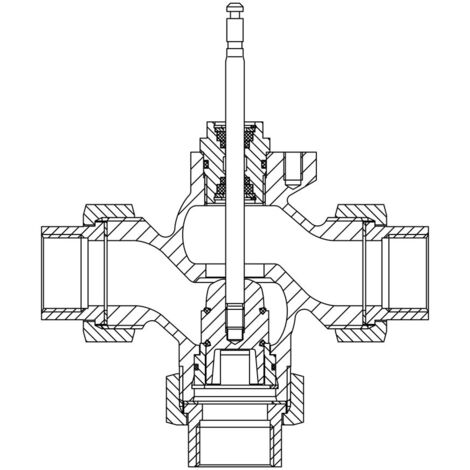

Das Gehäuse des Regelventils besteht aus hochwertigem Rotguss CC491K (Bronze), der Kegel aus Messing CW614N und die Spindel aus nichtrostendem, martensitischem Chromstahl. Die Spindelabdichtung erfolgt über EPDM O-Ringe, die eine zuverlässige Abdichtung ermöglichen. Die Oberfläche des Ventils ist unbehandelt. Für die Montage ist kein Spezialwerkzeug erforderlich.

Welche Anschlussmöglichkeiten und Betriebsbedingungen sind zu beachten?

Das Regelventil ist für einen Nenndruck von PN 16 ausgelegt und verfügt über ein flachdichtendes Außengewinde gemäß ISO 228/1. Im Lieferumfang sind Anschlussverschraubungen aus Sphäroguss mit zylindrischem Innengewinde nach ISO 7/1 enthalten. Der Betriebstemperaturbereich liegt zwischen 0 °C und +150 °C. Bei Temperaturen über 130 °C wird eine horizontale Montage der Ventile empfohlen.

Technische Daten

• Ventiltyp: 3-Weg Misch- oder Umschaltventil
• Nenndurchmesser: DN 40
• Druckstufe: PN 16
• Kvs-Wert: 25,0 m³/h
• Hublänge: 14 mm
• Stellverhältnis: 100:1
• Kennlinien-Charakteristik: Gleichprozentig (A-AB), Linear (B-AB)
• Betriebstemperatur: 0 °C bis +150 °C
• Gehäusematerial: Rotguss CC491K (Bronze)
• Spindelabdichtung: O-Ringe EPDM

Das IMI TA Regelventil Typ CV 316 RGA bietet als 3-Weg Misch- oder Umschaltventil eine präzise und zuverlässige Lösung für Heizungs- und Kälteanlagen. Mit DN 40, PN 16 und einem Kvs-Wert von 25,0 m³/h sowie einem Hub von 14 mm ist es eine langlebige und effiziente Komponente für anspruchsvolle Anwendungen in der Haustechnik.

Lieferumfang

• 1x IMI TA Regelventil Typ CV 316 RGA
• 1x Anschlussverschraubungen aus Sphäroguss

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 60333240
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 16
• Mit Kupplungsanschluss 3: ja
• Hublänge: 14
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Kvs-Wert: 25
• Mediumtemperatur (Dauerbetrieb): -15 - 150
• Nenndurchmesser: DN 40
• Einstellverhältnis (Svo): 100
• Kennlinien-Charakteristik: gleichprozentig
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 16
• Mit Kupplungsanschluss 3: ja
• Hublänge: 14
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Kvs-Wert: 25
• Mediumtemperatur (Dauerbetrieb): -15 - 150
• Nenndurchmesser: DN 40
• Einstellverhältnis (Svo): 100
• Kennlinien-Charakteristik: gleichprozentig
