IMI Heimeier TA Regelventil Typ CV 316 RGA PN 16, DN 50, Kvs-Wert 31,5

IMI TA Regelventil Typ CV316 RGA, 3-Weg Nenndruck PN 16 Durchmesser DN 50, max. Durchfluss Kvs 31,5m3/h Hub 14mm

Das IMI TA Regelventil Typ CV 316 RGA ist ein vielseitiges 3-Weg Misch- oder Umschaltventil, das speziell für den Einsatz mit elektrischen Stellantrieben in Heizungs- und Kälteanlagen der Haustechnik entwickelt wurde. Mit einem Nenndurchmesser von DN 50, einem Nenndruck von PN 16 und einem Kvs-Wert von 31,5 m³/h bietet es präzise Regelung und ist für einen Höchsthub von 14 mm ausgelegt.

Wie funktioniert das IMI TA Regelventil CV 316 RGA?

Das CV 316 RGA ist ein 3-Weg Misch- oder Umschaltventil, das für elektrische Stellantriebe konzipiert ist. Es ermöglicht eine flexible Steuerung in komplexen Systemen. Die Charakteristik des Ventils ist für den A-AB-Weg gleichprozentig und für den B-AB-Weg linear ausgelegt, was eine feinfühlige und angepasste Regelung der Volumenströme ermöglicht. Das Stellverhältnis beträgt 100:1.

Welche Materialien und Anschlüsse zeichnen das Ventil aus?

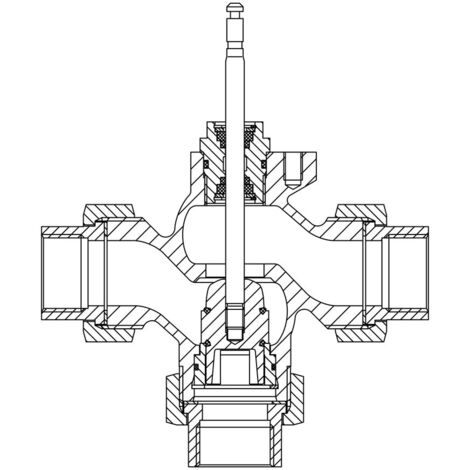

Das Gehäuse des Regelventils ist aus Rotguss CC491K gefertigt, der Kegel aus Messing CW614N und die Spindel aus nichtrostendem, martensitischem Chromstahl. Diese Materialkombination trägt zu einer hohen Beständigkeit und Langlebigkeit bei. Die Spindelabdichtung erfolgt über EPDM O-Ringe, die eine zuverlässige Dichtheit im Betrieb bieten. Das Gehäuse verfügt über ein flachdichtendes Außengewinde gemäß ISO 228/1 und wird mit Anschlussverschraubungen aus Sphäroguss mit zylindrischem Innengewinde gemäß ISO 7/1 geliefert. Die Installation ist ohne Spezialwerkzeug möglich.

Für welche Temperaturen und Anwendungen ist das Regelventil geeignet?

Das IMI TA Regelventil CV 316 RGA ist für den Einsatz in Heizungs- und Kälteanlagen der Haustechnik vorgesehen. Es ist für Betriebstemperaturen von 0 °C bis +150 °C ausgelegt. Bei Temperaturen über 130 °C wird eine horizontale Montage des Ventils empfohlen, um eine optimale Funktion zu ermöglichen.

Technische Daten

• Nenndurchmesser: DN 50
• Nenndruck: PN 16
• Kvs-Wert: 31,5 m³/h
• Betriebstemperatur: 0 °C bis +150 °C
• Stellverhältnis: 100:1
• Höchsthub: 14 mm
• Werkstoff Gehäuse: Rotguss CC491K
• Werkstoff Kegel: Messing CW614N
• Werkstoff Spindel: Nichtrostender, martensitischer Chromstahl
• Spindelabdichtung: O-Ringe EPDM

Das IMI TA Regelventil CV 316 RGA bietet eine zuverlässige und präzise Lösung für die Volumenstromregelung in Heizungs- und Kälteanlagen. Mit seinem robusten Gehäuse aus Rotguss CC491K, einem Nenndurchmesser von DN 50 und einem Kvs-Wert von 31,5 m³/h ist es für anspruchsvolle Anwendungen im Temperaturbereich von 0 °C bis +150 °C geeignet. Die einfache Installation und die präzise Regelcharakteristik machen es zu einer effizienten Komponente für moderne Haustechniksysteme.

Lieferumfang

• 1x IMI TA Regelventil CV 316 RGA
• 1x Anschlussverschraubungen aus Sphäroguss

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 60333150
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 16
• Mit Kupplungsanschluss 3: ja
• Hublänge: 14
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Kvs-Wert: 31,5
• Mediumtemperatur (Dauerbetrieb): -15 - 150
• Nenndurchmesser: DN 50
• Einstellverhältnis (Svo): 100
• Kennlinien-Charakteristik: gleichprozentig
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 16
• Mit Kupplungsanschluss 3: ja
• Hublänge: 14
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Kvs-Wert: 31,5
• Mediumtemperatur (Dauerbetrieb): -15 - 150
• Nenndurchmesser: DN 50
• Einstellverhältnis (Svo): 100
• Kennlinien-Charakteristik: gleichprozentig
