IMI Heimeier TA Regelventil Typ CV 316 RGA PN 16, DN 50, Kvs-Wert 40,0

IMI TA Regelventil Typ CV316 RGA, 3-Weg Nenndruck PN 16 Durchmesser DN 50, max. Durchfluss Kvs 40,0m3/h Hub 14mm

Das IMI TA Regelventil Typ CV 316 RGA ist ein 3-Weg Misch- oder Umschaltventil für elektrische Stellantriebe. Es ist speziell für den Einsatz in der Haustechnik bei Heizungs- und Kälteanlagen konzipiert. Mit einem Nenndurchmesser von DN 50, einem Nenndruck von PN 16 und einem maximalen Durchfluss von Kvs 40,0 m³/h bietet es eine präzise Regelung.

Welche Funktionen bietet das IMI TA Regelventil CV 316 RGA?

Das IMI TA Regelventil CV 316 RGA ist als 3-Weg Misch- oder Umschaltventil für elektrische Stellantriebe ausgelegt. Es findet Anwendung in Heizungs- und Kälteanlagen der Haustechnik. Die Charakteristik ist A-AB gleichprozentig und B-AB linear, was eine flexible Anpassung an verschiedene Systemanforderungen ermöglicht.

Aus welchen Materialien besteht das Regelventil und wie ist es konstruiert?

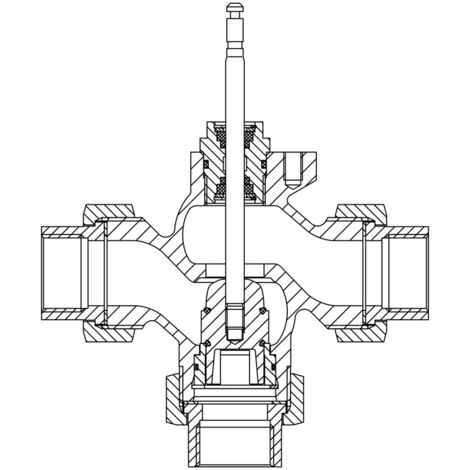

Das Gehäuse des Ventils ist aus Rotguss CC491K gefertigt, der Kegel aus Messing CW614N und die Spindel aus nichtrostendem, martensitischem Chromstahl. Die Spindelabdichtung erfolgt über O-Ringe aus EPDM. Das Gehäuse verfügt über ein flachdichtendes Außengewinde gemäß ISO 228/1 und wird mit Anschlussverschraubungen aus Sphäroguss mit zylindrischem Innengewinde nach ISO 7/1 geliefert. Für die Montage ist kein Spezialwerkzeug erforderlich.

Welche technischen Eigenschaften sind für den Betrieb relevant?

Das Regelventil ist für einen Nenndurchmesser von DN 50 und einen Nenndruck von PN 16 ausgelegt. Der Kvs-Wert beträgt 40,0 m³/h, das Stellverhältnis liegt bei 100:1 und der Höchsthub des Regelventils beträgt 14 mm. Die Betriebstemperatur reicht von 0 °C bis +150 °C. Bei Temperaturen über 130 °C wird eine horizontale Montage des Ventils empfohlen.

Technische Daten

• Nenndurchmesser: DN 50
• Nenndruck: PN 16
• Kvs-Wert: 40,0 m³/h
• Hub: 14 mm
• Stellverhältnis: 100:1
• Betriebstemperatur: 0 °C bis +150 °C
• Werkstoff Gehäuse: Rotguss CC491K
• Werkstoff Kegel: Messing CW614N
• Werkstoff Spindel: Nichtrostender Chromstahl
• Spindel Abdichtung: O-Ringe EPDM

Das IMI TA Regelventil Typ CV 316 RGA bietet eine präzise und zuverlässige Lösung für die Regelung von Heizungs- und Kälteanlagen. Mit seinem robusten Rotgussgehäuse, einem Nenndurchmesser von DN 50 und einem Kvs-Wert von 40,0 m³/h ist es für anspruchsvolle Anwendungen in der Haustechnik geeignet. Die Auslegung für elektrische Stellantriebe und der breite Betriebstemperaturbereich von 0 °C bis +150 °C unterstreichen die Vielseitigkeit und Leistungsfähigkeit dieses Ventils.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 60333250
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 16
• Mit Kupplungsanschluss 3: ja
• Hublänge: 14
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Kvs-Wert: 40
• Mediumtemperatur (Dauerbetrieb): -15 - 150
• Nenndurchmesser: DN 50
• Einstellverhältnis (Svo): 100
• Kennlinien-Charakteristik: gleichprozentig
