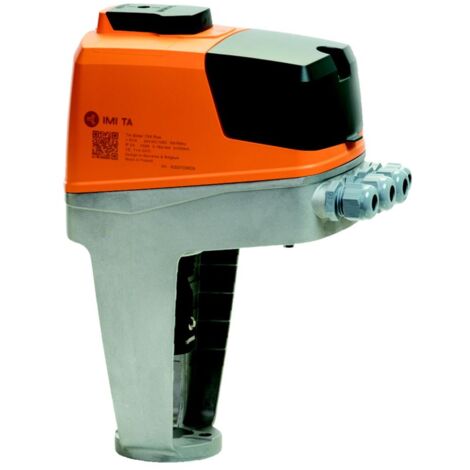

IMI Heimeier TA Stellantrieb TA-Slider 750 Plus, 24V BACnet MS/TP RS 485

IMI TA Stellantrieb TA-Slider 750 Plus, 24V mit BACnet MS/TP ohne Digitaleingang, Relais und mA-Ausgang

Der IMI TA Stellantrieb TA-Slider 750 Plus ist ein digital konfigurierbarer, stetiger Push/Pull-Stellantrieb mit einer Stellkraft von 750 N. Er ist für moderne hydronische Regelungssysteme konzipiert und unterstützt die BACnet MS/TP RS 485 Kommunikation. Dieser Stellantrieb ermöglicht eine flexible Anpassung der Parameter an die jeweiligen Gegebenheiten vor Ort und ist für eine Vielzahl von IMI TA Ventilen geeignet, darunter TA-Modulator DN65-80, TA-FUSION-C/P DN32-150, KTM 512 DN65 sowie CV 216/316 RGA und CV 206/306 GG in den Dimensionen DN15-50 und DN65 (20 mm Hub). Die Spannungsversorgung erfolgt über 24 VAC/VDC.

Wie lässt sich der Stellantrieb konfigurieren?

Der TA-Slider 750 Plus bietet umfangreiche Konfigurationsmöglichkeiten. Über 200 Einstelloptionen erlauben die Anpassung von Ein- und Ausgangssignalen, digitalen Eingängen, Relais und Charakteristiken. Die Konfiguration kann bequem per Smartphone via Bluetooth und einem TA-Dongle vorgenommen werden. Dies ermöglicht eine präzise Feinabstimmung des Stellantriebs für optimale Leistung in verschiedenen Anwendungen. Die Empfindlichkeit des Eingangssignals ist zwischen 0,1 und 0,5 VDC einstellbar.

Welche Funktionen bietet der Stellantrieb?

Dieser digitale Stellantrieb unterstützt verschiedene Regelungsarten wie stetige Regelung, 3-Punkt- und 2-Punkt-Regelung. Eine Handbetätigung ist ebenfalls möglich. Zu den weiteren Funktionen gehören die automatische Hubanpassung, die Anzeige von Betriebsart, Status und Position sowie ein Ausgangssignal zur Stellungsrückmeldung (0(2)-10 VDC, max. 8mA, min. 1.25kOhm). Der Stellantrieb verfügt über eine einstellbare Hubbegrenzung, einen Ventilblockierschutz und eine Ventilblockage-Erkennung. Im Fehlerfall sorgt eine Sicherheitsstellung für den sicheren Betrieb. Eine Diagnose- und Protokollfunktion zeichnet die letzten 10 Fehler auf, was die Wartung und Fehlerbehebung erleichtert.

Welche technischen Merkmale zeichnen den Stellantrieb aus?

Der IMI TA Stellantrieb ist robust gebaut und für anspruchsvolle Umgebungen ausgelegt. Er besitzt die Schutzart IP54 und die Schutzklasse I. Das Gehäuse besteht aus Kunststoff. Die Betriebsbedingungen liegen in einem Temperaturbereich von 0 bis +50 °C. Die Medientemperatur kann zwischen 0 und +120 °C liegen. Die Lagerbedingungen sind von -20 bis +70 °C. Die Stellgeschwindigkeit ist wählbar zwischen 3, 4, 6, 8, 12 oder 16 s/mm. Die Farben des Stellantriebs sind Orange (RAL2011) und Grau (RAL7043).

Technische Daten

• Stellkraft: 750 N
• Netzspannung: 24 VAC/VDC
• Schutzart: IP54
• Hublänge: 20 mm
• Umgebungstemperatur: 0 - +50 °C
• Medientemperatur: 0 - +120 °C
• Leistungsaufnahme Betrieb: <8 VA (VAC), <4,5 W (VDC)
• Gehäusematerial: Kunststoff
• Baulänge: 124
• Bauhöhe: 288
• Bautiefe: 211

Der IMI TA Stellantrieb TA-Slider 750 Plus ist eine leistungsstarke und flexible Lösung für die präzise Ventilsteuerung in Heizungs-, Lüftungs- und Klimaanlagen. Mit seiner Stellkraft von 750 N und der 24 VAC/VDC Netzspannung bietet er eine zuverlässige Performance. Die umfangreichen Konfigurationsmöglichkeiten und Diagnosefunktionen, kombiniert mit der robusten Bauweise und der Schutzart IP54, machen ihn zu einer effizienten Komponente für moderne hydronische Systeme.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32222613210
• Baulänge: 124
• Bauhöhe: 288
• Bautiefe: 211
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 0 - 50
• Geeignet für Handbedienung: ja
• Schutzart (IP): IP54
• Regelungsart An/Aus: ja
• Regelungsart modulierend: ja
• Regelungsart Split-Range: ja
• Hilfskontakte optional: nein
• Geeignet für Belüftungsarmaturen: nein
• Automatische Huberkennung: ja
• Mit Sicherheitsfunktion: ja
• Spannungsfrei wenn geschlossen: nein
• Mit mechanischem Standanzeiger: nein
• Zustandsmeldung: 0 - 10 V
• Laufzeit: 66
• Hublänge: 20
• Geeignet für Ventile: ja
• Max. elektrische Leistungsaufnahme: 8
• Übertragung: mit Zahnrädern
• Zulässige relative Feuchtigkeit: 5 - 95
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 24 V AC/DC
• Hilfskontakte: ja
• Endkontakte: ohne
• Verstellkraft: 750
• Selbsteinstellbare Schlaglänge: nein
• Einstellbare Zustandsmeldung: nein
• Mit Kopfflansch Direct-Mount nach ISO 5211: nein
• Baulänge: 124
• Bauhöhe: 288
• Bautiefe: 211
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 0 - 50
• Geeignet für Handbedienung: ja
• Schutzart (IP): IP54
• Regelungsart An/Aus: ja
• Regelungsart modulierend: ja
• Regelungsart Split-Range: ja
• Hilfskontakte optional: nein
• Geeignet für Belüftungsarmaturen: nein
• Automatische Huberkennung: ja
• Mit Sicherheitsfunktion: ja
• Spannungsfrei wenn geschlossen: nein
• Mit mechanischem Standanzeiger: nein
• Zustandsmeldung: 0 - 10 V
• Laufzeit: 66
• Hublänge: 20
• Geeignet für Ventile: ja
• Max. elektrische Leistungsaufnahme: 8
• Übertragung: mit Zahnrädern
• Zulässige relative Feuchtigkeit: 5 - 95
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 24 V AC/DC
• Hilfskontakte: ja
• Endkontakte: ohne
• Verstellkraft: 750
• Selbsteinstellbare Schlaglänge: nein
• Einstellbare Zustandsmeldung: nein
• Mit Kopfflansch Direct-Mount nach ISO 5211: nein
