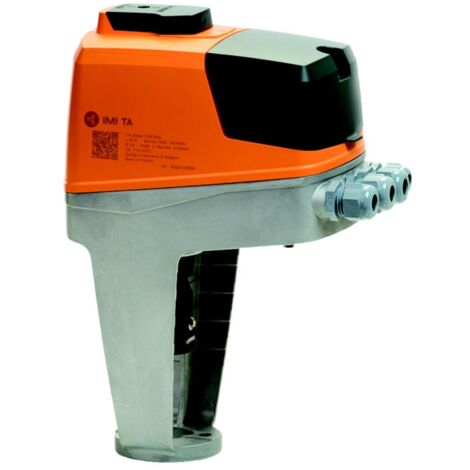

IMI Heimeier TA Stellantrieb TA-Slider 750 Plus, 24V BACnet MS/TP RS485 Digitaleingang, Relais, mA

IMI TA Stellantrieb TA-Slider 750 Plus, 24V mit BACnet MS/TP, Digitaleingang, Relais und mA-Ausgang

Der IMI TA Stellantrieb TA-Slider 750 Plus ist ein digital konfigurierbarer, stetiger Push/Pull-Stellantrieb mit einer Stellkraft von 750 N. Er ist für den Betrieb mit 24V AC/DC ausgelegt und verfügt über BACnet MS/TP RS485, einen Digitaleingang, Relais und einen mA-Ausgang. Dieses vielseitige Gerät ermöglicht eine flexible Anpassung an moderne hydronische Regelungen und den hydraulischen Abgleich. Es ist kompatibel mit Ventilen wie TA-Modulator DN65-80, TA-FUSION-C/P DN32-150, KTM 512 DN65 sowie CV 216/316 RGA und CV 206/306 GG in den Dimensionen DN15-50 und DN65 (20 mm Hub).

Wie lässt sich der TA-Slider 750 Plus konfigurieren?

Der TA-Slider 750 Plus ist digital konfigurierbar und bietet über 200 Einstelloptionen. Die Anpassung der Parameter, wie Ein- und Ausgangssignale, Digitaleingang, Relais und Charakteristik, kann bequem per Smartphone via Bluetooth und einem optionalen TA-Dongle vorgenommen werden. Der frei programmierbare Digitaleingang, Relais und der einstellbare maximale Ventilhub eröffnen neue Möglichkeiten für moderne hydronische Regelungen und den hydraulischen Abgleich. Für die Installation und Konfiguration ist kein Spezialwerkzeug erforderlich.

Welche Regelungs- und Schutzfunktionen bietet der Stellantrieb?

Der Stellantrieb unterstützt eine Vielzahl von Betriebsmodi, darunter stetige Regelung, 3-Punkt- und 2-Punkt-Regelung sowie Handbetätigung. Eine automatische Hubanpassung ist integriert. Das Gerät bietet eine Anzeige der Betriebsart, des Status und der Position. Zu den weiteren Funktionen gehören eine einstellbare Hubbegrenzung, ein Ventilblockierschutz, eine Ventilblockage-Erkennung und eine Sicherheitsstellung im Fehlerfall.

Welche Diagnosemöglichkeiten stehen zur Verfügung?

Für den Betrieb sind umfassende Diagnosemöglichkeiten vorgesehen. Dazu gehört die Aufzeichnung der letzten zehn Fehler. Weiterhin sind eine Diagnose- und Protokollfunktion sowie eine Status- und Positionsinformation enthalten. Damit lässt sich das Anlagenverhalten im Betrieb detailliert nachvollziehen.

Technische Daten

• Stellkraft: 750 N
• Stellgeschwindigkeit: 3, 4, 6, 8, 12, 16 s/mm
• Hublänge: 20 mm
• Netzspannung: 24 V AC/DC
• Schutzart: IP54
• Ausgangssignal (Stellungsrückmeldung): 0(4)-20 mA, max. 700 Ohm
• Digitaleingang: 1 Digitaleingang, max. 100 Ohm, Kabel max. 10 m bzw. geschirmt
• Relais: 2 Relais, max. 5 A, 30 VDC/250 VAC bei ohmscher Last
• Umgebungstemperatur: 0 – +50 °C
• Medientemperatur: 0 – +120 °C

Der IMI TA Stellantrieb TA-Slider 750 Plus bietet eine robuste und flexible Lösung für die präzise Regelung von Ventilen in Heizungs-, Klima- und Lüftungsanlagen. Mit einer Stellkraft von 750 N, der vielseitigen Konfigurierbarkeit über 200 Einstelloptionen und der BACnet MS/TP RS485 Kommunikation ist er optimal für anspruchsvolle Anwendungen geeignet. Die Spannungsversorgung von 24V AC/DC und die Schutzart IP54 unterstreichen die Zuverlässigkeit und Anpassungsfähigkeit dieses Stellantriebs.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32222613219
• Baulänge: 124
• Bauhöhe: 288
• Bautiefe: 211
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 0 - 50
• Geeignet für Handbedienung: ja
• Potentialfreier Schaltkontakt: ja
• Schutzart (IP): IP54
• Regelungsart An/Aus: ja
• Regelungsart modulierend: ja
• Regelungsart Split-Range: ja
• Hilfskontakte optional: ja
• Geeignet für Belüftungsarmaturen: nein
• Automatische Huberkennung: ja
• Mit Sicherheitsfunktion: ja
• Spannungsfrei wenn geschlossen: nein
• Mit mechanischem Standanzeiger: nein
• Zustandsmeldung: 0 - 20 mA
• Laufzeit: 66
• Hublänge: 20
• Geeignet für Ventile: ja
• Max. elektrische Leistungsaufnahme: 8
• Übertragung: mit Zahnrädern
• Zulässige relative Feuchtigkeit: 5 - 95
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 24 V AC/DC
• Hilfskontakte: ja
• Endkontakte: ohne
• Verstellkraft: 750
• Selbsteinstellbare Schlaglänge: nein
• Einstellbare Zustandsmeldung: nein
• Mit Kopfflansch Direct-Mount nach ISO 5211: nein
