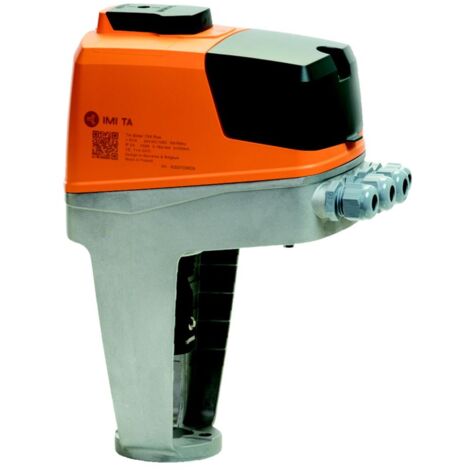

IMI Heimeier TA Stellantrieb TA-Slider 750 Plus, 24V BACnet/IP Ethernet

IMI TA Stellantrieb TA-Slider 750 Plus, 24V mit BACnet/IP ohne Digitaleingang, Relais und mA-Ausgang

Der IMI TA Stellantrieb TA-Slider 750 Plus ist ein digital konfigurierbarer, stetiger Push/Pull-Stellantrieb mit einer Stellkraft von 750 N und einer Netzspannung von 24 V AC/DC. Er ist für moderne hydronische Regelungen und den hydraulischen Abgleich konzipiert und unterstützt die Kommunikation über BACnet/IP Ethernet. Dieser Stellantrieb eignet sich für eine Vielzahl von Ventilen, darunter TA-Modulator DN65-80, TA-FUSION-C/P DN32-150, KTM 512 DN65 sowie CV 216/316 RGA und CV 206/306 GG in den Dimensionen DN15-50 und DN65 (20 mm Hub).

Wie lässt sich der TA-Slider 750 Plus konfigurieren und anpassen?

Der TA-Slider 750 Plus ist digital konfigurierbar und bietet über 200 Einstelloptionen. Parameter wie Ein- und Ausgangssignale, Digitaleingang, Relais und Charakteristik lassen sich flexibel an die Gegebenheiten vor Ort anpassen. Die Konfiguration kann bequem per Smartphone via Bluetooth und einem TA-Dongle vorgenommen werden, was eine präzise Feinabstimmung ermöglicht. Ergänzend sind ein frei programmierbarer Digitaleingang, Relais und der einstellbare maximale Ventilhub beschrieben. Optional ist eine BUS-Platine für BACnet verfügbar.

Welche Regelungsfunktionen und Schutzmechanismen bietet der Stellantrieb?

Dieser Stellantrieb unterstützt verschiedene Regelungsarten, darunter stetige Regelung, 3-Punkt- und 2-Punkt-Regelung sowie Handbetätigung. Er verfügt über eine automatische Hubanpassung, eine Anzeige der Betriebsart, des Status und der Position. Ein VDC-Ausgangssignal zur Stellungsrückmeldung ist vorhanden. Weitere Funktionen umfassen eine einstellbare Hubbegrenzung, Ventilblockierschutz, Ventilblockage-Erkennung und eine Sicherheitsstellung im Fehlerfall. Eine Diagnose- und Protokollfunktion mit Aufzeichnung der letzten 10 Fehler unterstützt die Fehleranalyse.

Welche technischen Details sind zu Signalen und Temperaturbereichen relevant?

Die Spannungsversorgung des Stellantriebs erfolgt über 24 VAC/VDC mit einer Frequenz von 50/60 Hz. Die Leistungsaufnahme beträgt im Betrieb weniger als 8 VA (VAC) oder 4,5 W (VDC) und im Standby weniger als 1 VA (VAC) oder 0,5 W (VDC). Als Eingangssignale werden 0(2)-10 VDC (Ri 47 kOhm) und 0(4)-20 mA (Ri 500 Ohm) unterstützt, mit einstellbarer Empfindlichkeit und einem 0,33 Hz Tiefpassfilter. Die Stellgeschwindigkeit ist wählbar zwischen 3, 4, 6, 8, 12 oder 16 Sekunden pro Millimeter. Der Stellantrieb ist für Medientemperaturen von 0 bis +120 °C ausgelegt, die Betriebsbedingungen liegen zwischen 0 und +50 °C und die Lagerbedingungen zwischen -20 und +70 °C. Der Stellantrieb ist in den Farben Orange (RAL2011) und Grau (RAL7043) erhältlich.

Technische Daten

• Stellkraft: 750 N
• Netzspannung: 24 V AC/DC
• Schutzart: IP54
• Hublänge: 20 mm
• Max. elektrische Leistungsaufnahme (Betrieb): <8 VA (VAC) / <4,5 W (VDC)
• Umgebungstemperatur (Betrieb): 0 bis +50 °C
• Baulänge: 124
• Bauhöhe: 288
• Bautiefe: 211
• Werkstoff des Gehäuses: Kunststoff

Der IMI TA Stellantrieb TA-Slider 750 Plus bietet eine hohe Flexibilität und Präzision für die Ventilregelung in Heizungs-, Lüftungs- und Klimaanlagen. Mit seiner robusten Bauweise aus Kunststoff, der Schutzart IP54 und einer Stellkraft von 750 N ist er eine zuverlässige Lösung. Die umfangreichen Konfigurationsmöglichkeiten und die Unterstützung von BACnet/IP Ethernet ermöglichen eine einfache Integration in moderne Gebäudeautomationssysteme und eine effiziente Steuerung.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32222616210
• Baulänge: 124
• Bauhöhe: 288
• Bautiefe: 211
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 0 - 50
• Geeignet für Handbedienung: ja
• Schutzart (IP): IP54
• Regelungsart An/Aus: ja
• Regelungsart modulierend: ja
• Regelungsart Split-Range: ja
• Hilfskontakte optional: nein
• Geeignet für Belüftungsarmaturen: nein
• Automatische Huberkennung: ja
• Mit Sicherheitsfunktion: ja
• Spannungsfrei wenn geschlossen: nein
• Mit mechanischem Standanzeiger: nein
• Zustandsmeldung: 0 - 10 V
• Laufzeit: 66
• Hublänge: 20
• Geeignet für Ventile: ja
• Max. elektrische Leistungsaufnahme: 8
• Übertragung: mit Zahnrädern
• Zulässige relative Feuchtigkeit: 5 - 95
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 24 V AC/DC
• Hilfskontakte: ja
• Endkontakte: ohne
• Verstellkraft: 750
• Selbsteinstellbare Schlaglänge: nein
• Einstellbare Zustandsmeldung: nein
• Mit Kopfflansch Direct-Mount nach ISO 5211: nein
• Baulänge: 124
• Bauhöhe: 288
• Bautiefe: 211
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 0 - 50
• Geeignet für Handbedienung: ja
• Schutzart (IP): IP54
• Regelungsart An/Aus: ja
• Regelungsart modulierend: ja
• Regelungsart Split-Range: ja
• Hilfskontakte optional: nein
• Geeignet für Belüftungsarmaturen: nein
• Automatische Huberkennung: ja
• Mit Sicherheitsfunktion: ja
• Spannungsfrei wenn geschlossen: nein
• Mit mechanischem Standanzeiger: nein
• Zustandsmeldung: 0 - 10 V
• Laufzeit: 66
• Hublänge: 20
• Geeignet für Ventile: ja
• Max. elektrische Leistungsaufnahme: 8
• Übertragung: mit Zahnrädern
• Zulässige relative Feuchtigkeit: 5 - 95
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 24 V AC/DC
• Hilfskontakte: ja
• Endkontakte: ohne
• Verstellkraft: 750
• Selbsteinstellbare Schlaglänge: nein
• Einstellbare Zustandsmeldung: nein
• Mit Kopfflansch Direct-Mount nach ISO 5211: nein
