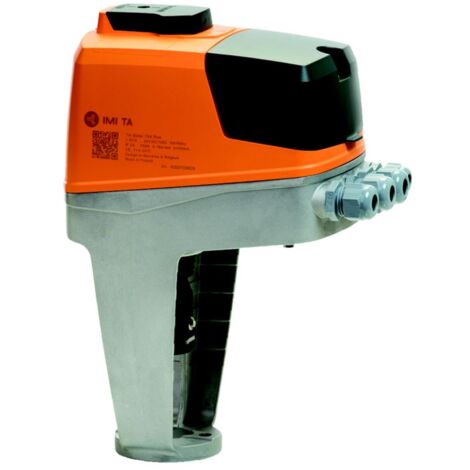

IMI Heimeier TA Stellantrieb TA-Slider 750 Plus, 24V BACnet/IP Ethernet Digitaleingang, Relais, mA

IMI TA Stellantrieb TA-Slider 750 Plus, 24V mit BACnet/IP, Digitaleingang, Relais und mA-Ausgang

Der IMI TA Stellantrieb TA-Slider 750 Plus ist ein digital konfigurierbarer, stetiger Push/Pull-Stellantrieb mit einer Stellkraft von 750 N. Er ist für moderne hydronische Regelungssysteme mit oder ohne BUS-Kommunikation konzipiert und unterstützt BACnet/IP Ethernet. Mit einer Netzspannung von 24 V AC/DC, einem frei programmierbaren Digitaleingang, Relais und mA-Ausgang bietet er flexible Anpassungsmöglichkeiten für den hydraulischen Abgleich und die Ventilsteuerung.

Welche Konfigurationsmöglichkeiten bietet der TA-Slider 750 Plus?

Der TA-Slider 750 Plus ist umfassend digital konfigurierbar und ermöglicht eine flexible Anpassung der Parameter an die Gegebenheiten vor Ort. Über Bluetooth und einen optionalen TA-Dongle können Einstellungen bequem per Smartphone vorgenommen werden. Mit mehr als 200 Einstelloptionen lassen sich Eingangs- und Ausgangssignale, Digitaleingänge, Relais, Charakteristiken und weitere Parameter präzise konfigurieren. Dies eröffnet neue Möglichkeiten für moderne hydronische Regelungen und den hydraulischen Abgleich.

Welche Funktionen und Sicherheitsmerkmale sind integriert?

Dieser Stellantrieb unterstützt verschiedene Regelungsarten, darunter stetige Regelung, 3-Punkt- und 2-Punkt-Regelung sowie Handbetätigung. Eine automatische Hubanpassung, die Anzeige von Betriebsart, Status und Position sowie ein VDC-Ausgangssignal sind vorhanden. Für die Sicherheit sind eine einstellbare Hubbegrenzung, ein Ventilblockierschutz und eine Ventilblockage-Erkennung integriert. Im Fehlerfall sorgt eine Sicherheitsstellung für den Schutz des Systems. Eine Diagnose- und Protokollfunktion zeichnet die letzten 10 Fehler auf.

Wie erfolgt die Kommunikation und welche Schnittstellen sind verfügbar?

Die Kommunikation erfolgt über BACnet/IP Ethernet. Der Stellantrieb verfügt über einen Digitaleingang mit einem maximalen Widerstand von 100 Ohm, wobei Kabel bis zu 10 Meter oder geschirmte Kabel verwendet werden können. Zwei Relais mit einer maximalen Schaltleistung von 5 A bei 30 VDC oder 250 VAC bei ohmscher Last sind ebenfalls integriert. Ein mA-Ausgangssignal steht zur Verfügung. Optional kann eine BUS-Platine für BACnet eingesetzt werden.

Für welche Ventile ist der Stellantrieb vorgesehen?

Der Stellantrieb ist für Ventile wie TA-Modulator DN65-80, TA-FUSION-C/P DN32-150, KTM 512 DN65, CV 216/316 RGA DN15-50, CV 206/306 GG DN15-50 sowie DN65 (mit 20 mm Hub) vorgesehen. Dies ermöglicht eine gezielte Kombination mit passenden Ventilreihen für regeltechnische Aufgaben im Gebäudebereich.

Technische Daten

• Stellkraft: 750 N
• Hublänge: 20 mm
• Netzspannung: 24 V AC/DC
• Schutzart: IP54
• Umgebungstemperatur: 0 bis 50 °C
• Max. elektrische Leistungsaufnahme (Betrieb): <8 VA (VAC) / <4,5 W (VDC)
• Stellgeschwindigkeit: 3, 4, 6, 8, 12, 16 s/mm
• Zustandsmeldung: 0-20 mA
• Werkstoff des Gehäuses: Kunststoff
• Baulänge: 124 mm

Der IMI TA Stellantrieb TA-Slider 750 Plus bietet eine leistungsstarke und flexible Lösung für die präzise Regelung von Ventilen in Heizungs-, Lüftungs- und Klimaanlagen. Mit einer Stellkraft von 750 N, umfassenden digitalen Konfigurationsmöglichkeiten und der Integration in BACnet/IP Ethernet Systeme ermöglicht dieser Stellantrieb eine effiziente und zuverlässige Betriebsführung. Seine robuste Bauweise mit Schutzart IP54 und die vielfältigen Funktionen zur Systemdiagnose und -sicherheit machen ihn zu einer zukunftssicheren Komponente für moderne Gebäudeautomation.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32222616219
• Baulänge: 124
• Bauhöhe: 288
• Bautiefe: 211
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 0 - 50
• Geeignet für Handbedienung: ja
• Potentialfreier Schaltkontakt: ja
• Schutzart (IP): IP54
• Regelungsart An/Aus: ja
• Regelungsart modulierend: ja
• Regelungsart Split-Range: ja
• Hilfskontakte optional: ja
• Geeignet für Belüftungsarmaturen: nein
• Automatische Huberkennung: ja
• Mit Sicherheitsfunktion: ja
• Spannungsfrei wenn geschlossen: nein
• Mit mechanischem Standanzeiger: nein
• Zustandsmeldung: 0 - 20 mA
• Laufzeit: 66
• Hublänge: 20
• Geeignet für Ventile: ja
• Max. elektrische Leistungsaufnahme: 8
• Übertragung: mit Zahnrädern
• Zulässige relative Feuchtigkeit: 5 - 95
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 24 V AC/DC
• Hilfskontakte: ja
• Endkontakte: ohne
• Verstellkraft: 750
• Selbsteinstellbare Schlaglänge: nein
• Einstellbare Zustandsmeldung: nein
• Mit Kopfflansch Direct-Mount nach ISO 5211: nein
