IMI Heimeier TA Stellantrieb TA-Slider 750 Plus, 24V Modbus/RTU RS485 Digitaleingang, Relais, mA

IMI TA Stellantrieb TA-Slider 750 Plus, 24V mit Modbus/RTU, Digitaleingang, Relais und mA-Ausgang

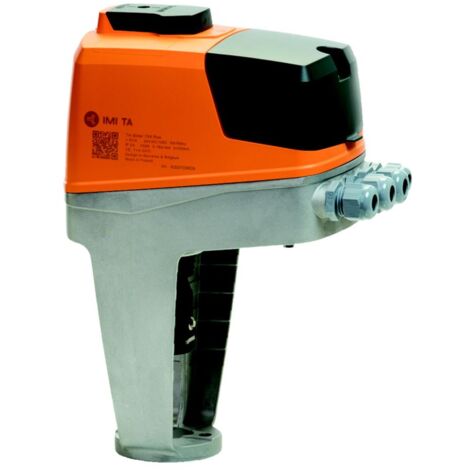

Der IMI TA Stellantrieb TA-Slider 750 Plus ist ein digital konfigurierbarer, elektromotorischer Push/Pull-Stellantrieb mit einer Stellkraft von 750 N. Er ist für den Betrieb mit 24 V AC/DC ausgelegt und bietet vielseitige Kommunikationsmöglichkeiten über Modbus/RTU RS485, Digitaleingang, Relais und mA-Ausgang. Dieser Stellantrieb eignet sich für moderne hydronische Regelungen und den hydraulischen Abgleich. Er ist kompatibel mit verschiedenen IMI TA Ventilen, darunter TA-Modulator DN65-80, TA-FUSION-C/P DN32-150, KTM 512 DN65 sowie CV 216/316 RGA DN15-50 und CV 206/306 GG DN15-50, DN65 (20 mm Hub).

Welche Konfigurationsmöglichkeiten bietet der TA-Slider 750 Plus?

Der TA-Slider 750 Plus ist digital konfigurierbar und ermöglicht eine flexible Anpassung der Parameter an die Gegebenheiten vor Ort. In mehr als 200 Einstelloptionen können Ein- und Ausgangssignale, der Digitaleingang, Relais und die Charakteristik sowie weitere Parameter angepasst werden. Die Einstellungen lassen sich bequem per Smartphone via Bluetooth und einem optionalen TA-Dongle anpassen. Der einstellbare maximale Ventilhub eröffnet zusätzliche Möglichkeiten für die Regelung.

Welche Regelungsarten und Signale werden unterstützt?

Der Stellantrieb unterstützt verschiedene Regelungsarten, darunter stetige Regelung, 3-Punkt- und 2-Punkt-Regelung sowie Handbetätigung. Eine automatische Hubanpassung ist integriert. Er arbeitet mit einem Digitaleingang und bietet zwei Relaisausgänge. Als Ausgangssignal zur Stellungsrückmeldung ist ein mA-Ausgang vorgesehen. Verschiedene Eingangssignale wie 0(2)-10 VDC und 0(4)-20 mA sowie weitere Proportional- und Split-Range-Bereiche werden unterstützt. Der Stellantrieb zeigt Betriebsart, Status und Position an und bietet ein VDC-Ausgangssignal.

Welche Schutz- und Diagnosefunktionen sind vorhanden?

Für einen sicheren Betrieb sind Funktionen wie Hubbegrenzung, Ventilblockierschutz und eine Ventilblockage-Erkennung integriert. Im Fehlerfall ist eine Sicherheitsstellung vorgesehen. Eine Diagnose- und Protokollfunktion zeichnet die letzten 10 Fehler auf. Die Schutzart ist mit IP54 angegeben und das Gehäuse besteht aus Kunststoff.

Für welche Ventile ist der Stellantrieb geeignet und welche Betriebsbedingungen gelten?

Der Stellantrieb ist für den Einsatz mit verschiedenen IMI TA Ventilen ausgelegt, darunter TA-Modulator DN65-80, TA-FUSION-C/P DN32-150, KTM 512 DN65 sowie CV 216/316 RGA DN15-50 und CV 206/306 GG DN15-50. Die Spannungsversorgung beträgt 24 V AC/VDC +/-15% bei einer Frequenz von 50/60 Hz +/-3 Hz. Die Leistungsaufnahme im Betrieb liegt unter 8 VA (VAC) oder 4,5 W (VDC) und im Standby unter 1 VA (VAC) oder 0,5 W (VDC). Der Medientemperaturbereich liegt zwischen 0 und +120 °C, die Betriebsbedingungen zwischen 0 und +50 °C und die Lagertemperatur zwischen -20 und +70 °C. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Stellkraft: 750 N
• Hublänge: 20 mm
• Netzspannung: 24 V AC/DC
• Schutzart: IP54
• Umgebungstemperatur: 0 - 50 °C
• Medientemperatur: 0 - +120 °C
• Max. elektrische Leistungsaufnahme: 8 VA
• Ausgangssignal (Stellungsrückmeldung): 0(4)-20 mA
• Stellgeschwindigkeit: 3, 4, 6, 8, 12, 16 s/mm
• Zulässige relative Feuchtigkeit: 5 - 95

Der IMI TA Stellantrieb TA-Slider 750 Plus bietet eine robuste und flexible Lösung für die präzise Regelung von Ventilen. Mit einer Stellkraft von 750 N, einer Hublänge von 20 mm und der digitalen Konfigurierbarkeit über Modbus/RTU RS485 ist er für anspruchsvolle Anwendungen geeignet. Die Schutzart IP54, automatische Huberkennung und Diagnosefunktionen mit Aufzeichnung der letzten 10 Fehler unterstützen einen effizienten und zuverlässigen Betrieb in hydronischen Systemen.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32222612219
• Baulänge: 124
• Bauhöhe: 288
• Bautiefe: 211
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 0 - 50
• Geeignet für Handbedienung: ja
• Potentialfreier Schaltkontakt: ja
• Schutzart (IP): IP54
• Regelungsart An/Aus: ja
• Regelungsart modulierend: ja
• Regelungsart Split-Range: ja
• Hilfskontakte optional: ja
• Geeignet für Belüftungsarmaturen: nein
• Automatische Huberkennung: ja
• Mit Sicherheitsfunktion: ja
• Spannungsfrei wenn geschlossen: nein
• Mit mechanischem Standanzeiger: nein
• Zustandsmeldung: 0 - 20 mA
• Laufzeit: 66
• Hublänge: 20
• Geeignet für Ventile: ja
• Max. elektrische Leistungsaufnahme: 8
• Übertragung: mit Zahnrädern
• Zulässige relative Feuchtigkeit: 5 - 95
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 24 V AC/DC
• Hilfskontakte: ja
• Endkontakte: ohne
• Verstellkraft: 750
• Selbsteinstellbare Schlaglänge: nein
• Einstellbare Zustandsmeldung: nein
• Mit Kopfflansch Direct-Mount nach ISO 5211: nein
• Baulänge: 124
• Bauhöhe: 288
• Bautiefe: 211
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 0 - 50
• Geeignet für Handbedienung: ja
• Potentialfreier Schaltkontakt: ja
• Schutzart (IP): IP54
• Regelungsart An/Aus: ja
• Regelungsart modulierend: ja
• Regelungsart Split-Range: ja
• Hilfskontakte optional: ja
• Geeignet für Belüftungsarmaturen: nein
• Automatische Huberkennung: ja
• Mit Sicherheitsfunktion: ja
• Spannungsfrei wenn geschlossen: nein
• Mit mechanischem Standanzeiger: nein
• Zustandsmeldung: 0 - 20 mA
• Laufzeit: 66
• Hublänge: 20
• Geeignet für Ventile: ja
• Max. elektrische Leistungsaufnahme: 8
• Übertragung: mit Zahnrädern
• Zulässige relative Feuchtigkeit: 5 - 95
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 24 V AC/DC
• Hilfskontakte: ja
• Endkontakte: ohne
• Verstellkraft: 750
• Selbsteinstellbare Schlaglänge: nein
• Einstellbare Zustandsmeldung: nein
• Mit Kopfflansch Direct-Mount nach ISO 5211: nein
