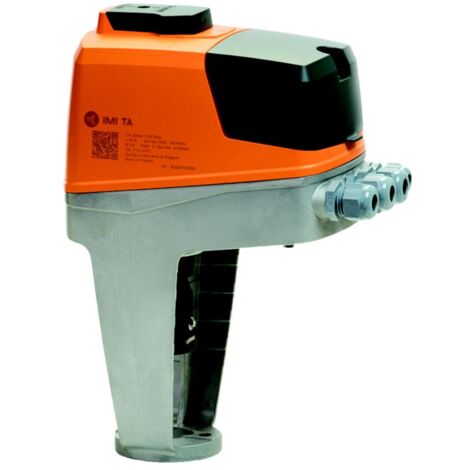

IMI Heimeier TA Stellantrieb TA-Slider 750 Plus, 24V Modbus/TCP Ethernet

IMI TA Stellantrieb TA-Slider 750 Plus, 24V mit Modbus/TCP ohne Digitaleingang, Relais und mA-Ausgang

Der IMI TA Stellantrieb TA-Slider 750 Plus ist ein digital konfigurierbarer Push/Pull-Stellantrieb mit einer Stellkraft von 750 N und einer Spannungsversorgung von 24 V AC/DC. Ausgestattet mit Modbus/TCP Ethernet und der Schutzart IP54, ist dieses Modell für moderne hydronische Regelungen und den hydraulischen Abgleich konzipiert. Es ist wichtig zu beachten, dass diese spezifische Ausführung ohne Digitaleingang, Relais und mA-Ausgang geliefert wird.

Wie lässt sich der Stellantrieb konfigurieren und anpassen?

Der TA-Slider 750 Plus von IMI TA zeichnet sich durch seine digitale Konfigurierbarkeit aus. Über Bluetooth und einen optionalen TA-Dongle können Einstellungen bequem per Smartphone angepasst werden. Mit über 200 Einstelloptionen lassen sich Ein- und Ausgangssignale, die Charakteristik und weitere Parameter flexibel an die Gegebenheiten vor Ort anpassen. Dies ermöglicht eine präzise Feinabstimmung für optimale Regelungsergebnisse. Ein einstellbarer maximaler Ventilhub ist ebenfalls vorhanden.

Welche Regelarten und Signaloptionen stehen zur Verfügung?

Dieser Stellantrieb unterstützt verschiedene Regelungsarten, darunter stetige Regelung, 3-Punkt- und 2-Punkt-Regelung. Eine automatische Hubanpassung und eine einstellbare Hubbegrenzung sind integriert. Als Eingangssignale werden 0(2)-10 V DC (Ri 47 kOhm) sowie 0(4)-20 mA (Ri 500 Ohm) unterstützt. Die Stellungsrückmeldung erfolgt über ein Ausgangssignal von 0(2)-10 V DC.

Welche Funktionen unterstützen Betriebssicherheit und Diagnose?

Der Stellantrieb verfügt über einen Ventilblockierschutz sowie eine Ventilblockage-Erkennung. Im Fehlerfall ist eine Sicherheitsstellung vorgesehen. Für die Diagnose ist eine Aufzeichnung der letzten 10 Fehler sowie eine Diagnose- und Protokollfunktion angegeben. Die Schutzart IP54 und Schutzklasse I ermöglichen einen zuverlässigen Betrieb unter verschiedenen Umgebungsbedingungen.

Für welche Ventile ist der TA-Slider 750 Plus geeignet?

Der IMI TA Stellantrieb TA-Slider 750 Plus ist für eine breite Palette von Ventilen konzipiert. Dazu gehören TA-Modulator DN65-80, TA-FUSION-C/P DN32-150, KTM 512 DN65 sowie CV 216/316 RGA DN15-50 und CV 206/306 GG DN15-50. Die maximale Hublänge beträgt 20 mm. Die Installation ist unkompliziert, da kein Spezialwerkzeug erforderlich ist.

Technische Daten

• Stellkraft: 750 N
• Spannungsversorgung: 24 V AC/DC
• Schutzart: IP54
• Hublänge: 20 mm
• Stellgeschwindigkeit: 3, 4, 6, 8, 12 oder 16 s/mm
• Medientemperatur: 0 bis +120 °C
• Betriebsbedingungen: 0 bis +50 °C
• Leistungsaufnahme Betrieb: <8 VA (VAC), <4,5 W (VDC)
• Baulänge: 124
• Bauhöhe: 288

Der IMI TA Stellantrieb TA-Slider 750 Plus bietet eine leistungsstarke und flexible Lösung für die präzise Ventilregelung in Heizungs-, Klima- und Lüftungsanlagen. Mit seiner Stellkraft von 750 N, der 24 V AC/DC Spannungsversorgung und der Modbus/TCP Ethernet-Kommunikation ermöglicht er eine effiziente und zuverlässige Steuerung. Die umfangreichen Konfigurations- und Diagnosemöglichkeiten tragen zur Optimierung des Anlagenbetriebs bei.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32222614210
• Baulänge: 124
• Bauhöhe: 288
• Bautiefe: 211
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 0 - 50
• Geeignet für Handbedienung: ja
• Schutzart (IP): IP54
• Regelungsart An/Aus: ja
• Regelungsart modulierend: ja
• Regelungsart Split-Range: ja
• Hilfskontakte optional: nein
• Geeignet für Belüftungsarmaturen: nein
• Automatische Huberkennung: ja
• Mit Sicherheitsfunktion: ja
• Spannungsfrei wenn geschlossen: nein
• Mit mechanischem Standanzeiger: nein
• Zustandsmeldung: 0 - 10 V
• Laufzeit: 66
• Hublänge: 20
• Geeignet für Ventile: ja
• Max. elektrische Leistungsaufnahme: 8
• Übertragung: mit Zahnrädern
• Zulässige relative Feuchtigkeit: 5 - 95
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 24 V AC/DC
• Hilfskontakte: ja
• Endkontakte: ohne
• Verstellkraft: 750
• Selbsteinstellbare Schlaglänge: nein
• Einstellbare Zustandsmeldung: nein
• Mit Kopfflansch Direct-Mount nach ISO 5211: nein
• Baulänge: 124
• Bauhöhe: 288
• Bautiefe: 211
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 0 - 50
• Geeignet für Handbedienung: ja
• Schutzart (IP): IP54
• Regelungsart An/Aus: ja
• Regelungsart modulierend: ja
• Regelungsart Split-Range: ja
• Hilfskontakte optional: nein
• Geeignet für Belüftungsarmaturen: nein
• Automatische Huberkennung: ja
• Mit Sicherheitsfunktion: ja
• Spannungsfrei wenn geschlossen: nein
• Mit mechanischem Standanzeiger: nein
• Zustandsmeldung: 0 - 10 V
• Laufzeit: 66
• Hublänge: 20
• Geeignet für Ventile: ja
• Max. elektrische Leistungsaufnahme: 8
• Übertragung: mit Zahnrädern
• Zulässige relative Feuchtigkeit: 5 - 95
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 24 V AC/DC
• Hilfskontakte: ja
• Endkontakte: ohne
• Verstellkraft: 750
• Selbsteinstellbare Schlaglänge: nein
• Einstellbare Zustandsmeldung: nein
• Mit Kopfflansch Direct-Mount nach ISO 5211: nein
