IMI Heimeier TA Stellantrieb TA-Slider 750 Plus, 24V Modbus/TCP Ethernet Digitaleingang, Relais, mA

IMI TA Stellantrieb TA-Slider 750 Plus, 24V mit Modbus/TCP, Digitaleingang, Relais und mA-Ausgang

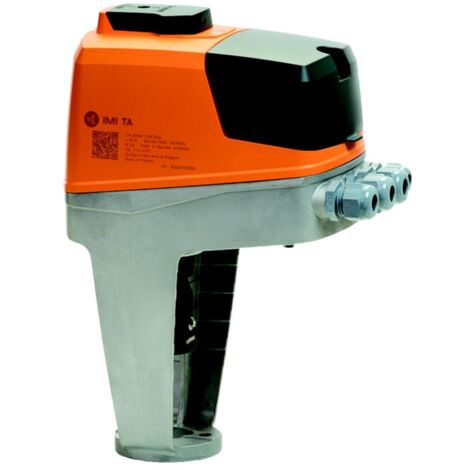

Der IMI TA Stellantrieb TA-Slider 750 Plus ist ein digital konfigurierbarer stetiger Push/Pull-Stellantrieb mit einer Stellkraft von 750 N. Er ist für den Betrieb mit 24 V AC/DC ausgelegt und unterstützt die Kommunikation über Modbus/TCP Ethernet. Ausgestattet mit einem Digitaleingang, Relais und einem mA-Ausgang, ermöglicht dieser Stellantrieb eine präzise Steuerung und flexible Anpassung an moderne hydronische Regelungen und den hydraulischen Abgleich. Der TA-Slider 750 Plus ist für eine Vielzahl von Ventilen geeignet, darunter TA-Modulator DN65-80, TA-FUSION-C/P DN32-150, KTM 512 DN65, CV 216/316 RGA DN15-50 und CV 206/306 GG DN15-50 mit einem Hub von bis zu 20 mm.

Wie lässt sich der TA-Slider 750 Plus konfigurieren?

Der IMI TA Stellantrieb TA-Slider 750 Plus bietet umfangreiche digitale Konfigurationsmöglichkeiten. Über Bluetooth und einen TA-Dongle lassen sich alle Einstellungen bequem per Smartphone anpassen. Mehr als 200 Einstelloptionen stehen zur Verfügung, um Ein- und Ausgangssignale, den Digitaleingang, Relais, die Charakteristik und weitere Parameter flexibel an die Gegebenheiten vor Ort anzupassen. Der einstellbare maximale Ventilhub eröffnet zusätzliche Möglichkeiten für eine optimierte Regelung.

Welche Funktionen bietet der Stellantrieb?

Dieser Stellantrieb unterstützt verschiedene Regelungsarten, darunter stetige Regelung, 3-Punkt- und 2-Punkt-Regelung sowie Split-Range. Eine Handbetätigung ist ebenso möglich wie eine automatische Hubanpassung. Der Stellantrieb zeigt die Betriebsart, den Status und die Position an. Zu den weiteren Funktionen gehören ein VDC-Ausgangssignal, eine einstellbare Hubbegrenzung, ein Ventilblockierschutz sowie die Erkennung von Ventilblockaden. Im Fehlerfall sorgt eine Sicherheitsstellung für den sicheren Betrieb. Eine Diagnose- und Protokollfunktion zeichnet die letzten 10 Fehler auf.

Welche technischen Schnittstellen sind vorhanden?

Der TA-Slider 750 Plus verfügt über einen Digitaleingang mit einer maximalen Impedanz von 100 Ohm, wobei Kabel bis zu 10 Meter Länge oder geschirmte Kabel verwendet werden können. Zwei Relais mit einer maximalen Schaltleistung von 5 A bei 30 VDC/250 VAC (ohmsche Last) sind integriert. Das Ausgangssignal zur Stellungsrückmeldung erfolgt über 0(4)-20 mA. Die Kommunikation erfolgt über Modbus/TCP Ethernet, und eine optionale BUS-Platine für Modbus ist verfügbar. Die Eingangssignale umfassen 0(2)-10 VDC (Ri 47 kOhm) und 0(4)-20 mA (Ri 500 Ohm).

Welche Schutzmerkmale besitzt der Stellantrieb?

Der IMI TA Stellantrieb TA-Slider 750 Plus ist mit der Schutzart IP54 und der Schutzklasse I ausgestattet, was ihn vor Staub und Spritzwasser schützt. Integrierte Funktionen wie der Ventilblockierschutz und eine Sicherheitsstellung im Fehlerfall tragen zur Betriebssicherheit bei.

Technische Daten

• Stellkraft: 750 N
• Netzspannung: 24 V AC/DC
• Leistungsaufnahme Betrieb: <8 VA (VAC) / <4,5 W (VDC)
• Schutzart: IP54
• Umgebungstemperatur: 0 bis 50 °C
• Hublänge: 20 mm
• Stellgeschwindigkeit: 3, 4, 6, 8, 12, 16 s/mm
• Baulänge: 124 mm
• Bauhöhe: 288 mm
• Bautiefe: 211 mm
• Werkstoff des Gehäuses: Kunststoff

Der IMI TA Stellantrieb TA-Slider 750 Plus bietet eine robuste und flexible Lösung für anspruchsvolle Regelungsaufgaben in der Haustechnik. Mit einer Stellkraft von 750 N, der 24 V AC/DC Netzspannung und der Modbus/TCP Ethernet Schnittstelle ermöglicht er eine präzise und zuverlässige Steuerung. Die Schutzart IP54 und die umfangreichen Konfigurationsmöglichkeiten machen ihn zu einer vielseitigen Komponente für moderne Heizungs-, Klima- und Lüftungssysteme.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32222614219
• Baulänge: 124
• Bauhöhe: 288
• Bautiefe: 211
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 0 - 50
• Geeignet für Handbedienung: ja
• Potentialfreier Schaltkontakt: ja
• Schutzart (IP): IP54
• Regelungsart An/Aus: ja
• Regelungsart modulierend: ja
• Regelungsart Split-Range: ja
• Hilfskontakte optional: ja
• Geeignet für Belüftungsarmaturen: nein
• Automatische Huberkennung: ja
• Mit Sicherheitsfunktion: ja
• Spannungsfrei wenn geschlossen: nein
• Mit mechanischem Standanzeiger: nein
• Zustandsmeldung: 0 - 20 mA
• Laufzeit: 66
• Hublänge: 20
• Geeignet für Ventile: ja
• Max. elektrische Leistungsaufnahme: 8
• Übertragung: mit Zahnrädern
• Zulässige relative Feuchtigkeit: 5 - 95
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 24 V AC/DC
• Hilfskontakte: ja
• Endkontakte: ohne
• Verstellkraft: 750
• Selbsteinstellbare Schlaglänge: nein
• Einstellbare Zustandsmeldung: nein
• Mit Kopfflansch Direct-Mount nach ISO 5211: nein
