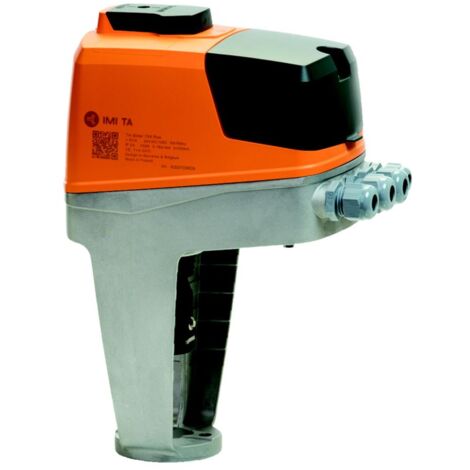

IMI Heimeier TA Stellantrieb TA-Slider 750 Plus, Fail-safe, 24V stetig, 0(2)-10 VDC, 3-Punkt, 2-Punkt

IMI TA Stellantrieb TA-Slider 750 Fail-safe Plus, 24V stetig, 0-10V DC, mit Digitaleingang, Relais und mA-Ausgang

Der IMI TA Stellantrieb TA-Slider 750 Fail-safe Plus ist ein digital konfigurierbarer Push/Pull-Stellantrieb mit Notstellfunktion. Er ist für alle Regelungssysteme konzipiert und ermöglicht eine präzise Anpassung an moderne hydronische Regelungen sowie den hydraulischen Abgleich. Mit einer Spannungsversorgung von 24 VAC/VDC und der Unterstützung von 0(2)-10 VDC Steuersignalen bietet er vielseitige Einsatzmöglichkeiten.

Wie lässt sich der TA-Slider 750 Fail-safe Plus konfigurieren?

Der Stellantrieb von IMI TA bietet umfangreiche digitale Konfigurationsmöglichkeiten. Über Bluetooth und einen TA-Dongle können Einstellungen bequem per Smartphone angepasst werden. Mehr als 200 Einstelloptionen stehen zur Verfügung, um Ein- und Ausgangssignale, den Digitaleingang, Relais, die Charakteristik und weitere Parameter flexibel an die Gegebenheiten vor Ort anzupassen. Dies eröffnet neue Möglichkeiten für moderne hydronische Regelungen und den hydraulischen Abgleich. Es ist kein Spezialwerkzeug für die Installation erforderlich.

Welche Funktionen bietet der Stellantrieb für die Regelung?

Der TA-Slider 750 Fail-safe Plus unterstützt verschiedene Regelungsarten wie die stetige Regelung, 3-Punkt- und 2-Punkt-Betrieb. Zu den integrierten Funktionen gehören eine Handbetätigung, automatische Hubanpassung, einstellbare Hubbegrenzung, Ventilblockierschutz und Ventilblockage-Erkennung. Eine Diagnosefunktion zeichnet zudem die letzten zehn Fehler auf, was die Wartung und Fehlerbehebung erleichtert.

Wie funktioniert die Notstellfunktion des TA-Slider 750 Fail-safe Plus?

Eine zentrale Eigenschaft des Stellantriebs ist die Notstellfunktion, die im Fehlerfall eine einstellbare Position ermöglicht. Die Spindel kann dabei ausgefahren, eingezogen oder in einer frei konfigurierbaren Zwischenposition verharren. Diese Sicherheitsstellung im Fehlerfall sichert den Betrieb der Anlage auch bei Störungen.

Welche Anschluss- und Steuerungsmöglichkeiten sind verfügbar?

Der Stellantrieb ist mit einem Digitaleingang (max. 100 Ohm, Kabel max. 10m lang bzw. geschirmt), zwei Relais (max. 5A, 30 VDC/250 VAC bei ohmscher Last) und einem mA-Ausgang ausgestattet. Die Spannungsversorgung erfolgt über 24 VAC/VDC (+/-15%, Frequenz 50/60Hz +/-3 Hz). Als Eingangssignale werden 0(2)-10 VDC (Ri 47 kOhm, Empfindlichkeit einstellbar zwischen 0,1 und 0,5 VDC, 0,33 Hz Tiefpassfilter) und 0(4)-20 mA (Ri 500 Ohm) unterstützt. Die Ausgangssignale umfassen 0(2)-10 VDC (max. 8mA, min. 1,25 kOhm) und 0(4)-20 mA (max. 700 Ohm).

Für welche Ventile ist der TA-Slider 750 Fail-safe Plus geeignet?

Der Stellantrieb ist für den Einsatz mit einer Reihe von IMI TA Ventilen konzipiert. Dazu gehören TA-Modulator DN65-80, TA-FUSION-C/P DN32-150, KTM 512 DN65, CV 216/316 RGA DN15-50, CV 206/306 GG DN15-50 sowie DN65 (20 mm Hub).

Technische Daten

• Stellkraft: 750 N
• Spannungsversorgung: 24 VAC/VDC
• Schutzart: IP54
• Medientemperatur: 0 - +120 °C
• Betriebsbedingungen: 0 - +50 °C
• Stellgeschwindigkeit: 3, 4, 6, 8, 12 oder 16 s/mm
• Max. elektrische Leistungsaufnahme (Spitze): < 18,4 VA (VAC); < 9,1 W (VDC)
• Eingangssignal: 0(2)-10 VDC, 0(4)-20 mA
• Ausgangssignal: 0(2)-10 VDC, 0(4)-20 mA
• Werkstoff des Gehäuses: Kunststoff

Der IMI TA Stellantrieb TA-Slider 750 Fail-safe Plus bietet eine umfassende Lösung für präzise hydronische Regelungen. Seine digitale Konfigurierbarkeit, die vielseitigen Anschlussmöglichkeiten und die integrierte Notstellfunktion mit einer Stellkraft von 750 N und einer Spannungsversorgung von 24 VAC/VDC stellen eine hohe Anpassungsfähigkeit und Betriebssicherheit in modernen Heizungs-, Lüftungs- und Klimaanlagen sicher.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32222610319
• Baulänge: 124
• Bauhöhe: 288
• Bautiefe: 211
• Steuersignal: 0 - 10 V
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 0 - 50
• Geeignet für Handbedienung: ja
• Potentialfreier Schaltkontakt: ja
• Schutzart (IP): IP54
• Regelungsart An/Aus: ja
• Regelungsart modulierend: ja
• Regelungsart Split-Range: ja
• Hilfskontakte optional: ja
• Geeignet für Belüftungsarmaturen: nein
• Automatische Huberkennung: ja
• Mit Sicherheitsfunktion: ja
• Spannungsfrei wenn geschlossen: nein
• Mit mechanischem Standanzeiger: nein
• Zustandsmeldung: 0 - 20 mA
• Laufzeit: 66
• Hublänge: 22
• Geeignet für Ventile: ja
• Max. elektrische Leistungsaufnahme: 9,7
• Übertragung: mit Zahnrädern
• Zulässige relative Feuchtigkeit: 5 - 95
• Arbeitsbereich einstellbar: ja
• Netzspannung: 24 V AC/DC
• Hilfskontakte: ja
• Endkontakte: ohne
• Verstellkraft: 750
• Selbsteinstellbare Schlaglänge: ja
• Einstellbare Zustandsmeldung: ja
• Mit Kopfflansch Direct-Mount nach ISO 5211: nein
