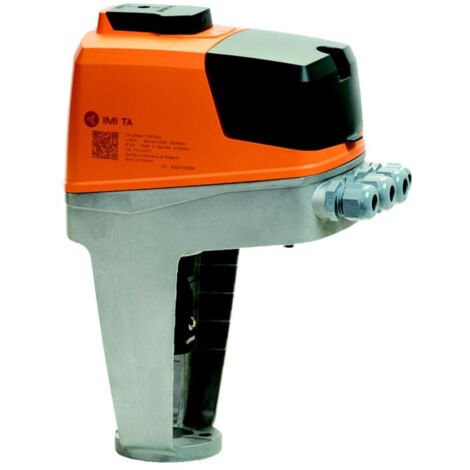

IMI Heimeier TA Stellantrieb TA-Slider 750Plus, 100-240V BACnet MS/TP RS 485

IMI TA Stellantrieb TA-Slider 750 Plus, 100-240V mit BACnet MS/TP ohne Digitaleingang, Relais und mA-Ausgang

Der IMI TA Stellantrieb TA-Slider 750 Plus ist ein digital konfigurierbarer, stetiger Push/Pull-Stellantrieb mit einer Stellkraft von 750 N. Er ist für den Einsatz in modernen hydronischen Regelungen und für den hydraulischen Abgleich konzipiert. Die Kommunikation erfolgt über BACnet MS/TP RS 485 und die Spannungsversorgung liegt im Bereich von 100-240 V.

Welche Konfigurationsmöglichkeiten bietet der Stellantrieb?

Der TA-Slider 750 Plus von IMI TA bietet umfangreiche digitale Konfigurationsmöglichkeiten, die eine präzise Anpassung an die jeweiligen Gegebenheiten vor Ort erlauben. Über 200 Einstelloptionen stehen zur Verfügung, um Ein- und Ausgangssignale, Digitaleingänge, Relais, Charakteristiken und weitere Parameter anzupassen. Die Konfiguration kann bequem via Bluetooth und einem optionalen TA-Dongle über ein Smartphone erfolgen.

Welche Funktionen und Regelungsarten werden unterstützt?

Dieser Stellantrieb unterstützt verschiedene Regelungsarten, darunter stetige Regelung, 3-Punkt- und 2-Punkt-Regelung sowie Handbetätigung. Eine automatische Hubanpassung ist integriert. Zu den weiteren Funktionen zählen die Anzeige von Betriebsart, Status und Position, ein VDC-Ausgangssignal, eine einstellbare Hubbegrenzung sowie ein Ventilblockierschutz und eine Ventilblockage-Erkennung. Im Fehlerfall ist eine Sicherheitsstellung gegeben.

Für welche Ventile ist der Stellantrieb geeignet?

Der Stellantrieb ist für eine Vielzahl von Ventilen der Marke IMI TA geeignet. Dazu gehören die Serien TA-Modulator DN65-80, TA-FUSION-C/P DN32-150, KTM 512 DN65 sowie CV 216/316 RGA DN15-50 und CV 206/306 GG DN15-50. Er ist für Ventile mit einem Hub von bis zu 20 mm ausgelegt.

Welche Signale und Diagnosefunktionen sind verfügbar?

Zur Stellungsrückmeldung ist ein Ausgangssignal von 0(2)-10 VDC vorgesehen. Darüber hinaus sind Zustandsmeldungen als 0 - 10 V verfügbar. Der Stellantrieb bietet eine Diagnosemöglichkeit über die Aufzeichnung der letzten zehn Fehler sowie eine Diagnose- und Protokollfunktion. Über die Konfiguration lassen sich unter anderem Betriebsart, Status und Position einstellen.

Welche Medien- und Umgebungsbedingungen werden unterstützt?

Der Stellantrieb ist für Medientemperaturen von 0 bis +120 °C ausgelegt. Die Betriebsbedingungen liegen zwischen 0 und +50 °C, die Lagerbedingungen zwischen -20 und +70 °C. Die zulässige relative Feuchtigkeit beträgt 5 bis 95 %.

Technische Daten

• Stellkraft: 750 N
• Spannungsversorgung: 100-240 VAC
• Leistungsaufnahme Betrieb: <9,7 VA(VAC)
• Eingangssignal: 0(2)-10 VDC, 0(4)-20 mA
• Stellgeschwindigkeit: 3, 4, 6, 8, 12 oder 16 s/mm
• Hublänge: 20 mm
• Medientemperatur: 0 - +120 °C
• Betriebstemperatur: 0 - +50 °C
• Schutzart: IP54
• Abmessungen (L x H x T): 124 x 288 x 211 mm

Der IMI TA Stellantrieb TA-Slider 750 Plus ist eine leistungsstarke Lösung für die präzise Regelung in Heizungs-, Lüftungs- und Klimaanlagen. Mit einer Stellkraft von 750 N und der Möglichkeit zur digitalen Konfiguration bietet er hohe Flexibilität und Anpassungsfähigkeit. Die Unterstützung von BACnet MS/TP RS 485 ermöglicht eine einfache Integration in bestehende Gebäudeautomationssysteme, während umfassende Diagnosefunktionen und eine automatische Hubanpassung den zuverlässigen Betrieb sicherstellen.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32222643210
• Baulänge: 124
• Bauhöhe: 288
• Bautiefe: 211
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 0 - 50
• Geeignet für Handbedienung: ja
• Schutzart (IP): IP54
• Regelungsart An/Aus: ja
• Regelungsart modulierend: ja
• Regelungsart Split-Range: ja
• Hilfskontakte optional: nein
• Geeignet für Belüftungsarmaturen: nein
• Automatische Huberkennung: ja
• Mit Sicherheitsfunktion: ja
• Spannungsfrei wenn geschlossen: nein
• Mit mechanischem Standanzeiger: nein
• Zustandsmeldung: 0 - 10 V
• Laufzeit: 66
• Hublänge: 20
• Geeignet für Ventile: ja
• Max. elektrische Leistungsaufnahme: 9,7
• Übertragung: mit Zahnrädern
• Zulässige relative Feuchtigkeit: 5 - 95
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 230 V AC
• Hilfskontakte: ja
• Endkontakte: ohne
• Verstellkraft: 750
• Selbsteinstellbare Schlaglänge: nein
• Einstellbare Zustandsmeldung: nein
• Mit Kopfflansch Direct-Mount nach ISO 5211: nein
• Baulänge: 124
• Bauhöhe: 288
• Bautiefe: 211
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 0 - 50
• Geeignet für Handbedienung: ja
• Schutzart (IP): IP54
• Regelungsart An/Aus: ja
• Regelungsart modulierend: ja
• Regelungsart Split-Range: ja
• Hilfskontakte optional: nein
• Geeignet für Belüftungsarmaturen: nein
• Automatische Huberkennung: ja
• Mit Sicherheitsfunktion: ja
• Spannungsfrei wenn geschlossen: nein
• Mit mechanischem Standanzeiger: nein
• Zustandsmeldung: 0 - 10 V
• Laufzeit: 66
• Hublänge: 20
• Geeignet für Ventile: ja
• Max. elektrische Leistungsaufnahme: 9,7
• Übertragung: mit Zahnrädern
• Zulässige relative Feuchtigkeit: 5 - 95
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 230 V AC
• Hilfskontakte: ja
• Endkontakte: ohne
• Verstellkraft: 750
• Selbsteinstellbare Schlaglänge: nein
• Einstellbare Zustandsmeldung: nein
• Mit Kopfflansch Direct-Mount nach ISO 5211: nein
