IMI Heimeier TA Stellantrieb TA-Slider 750Plus, 100-240V BACnet/IP Ethernet Digitaleingang, Relais, mA

IMI TA Stellantrieb TA-Slider 750 Plus, 100-240V mit BACnet/IP, Digitaleingang, Relais und mA-Ausgang

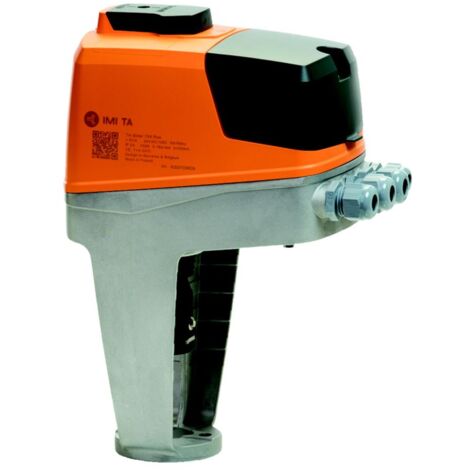

Der IMI TA Stellantrieb TA-Slider 750 Plus ist ein digital konfigurierbarer Push/Pull-Stellantrieb mit einer Stellkraft von 750 N. Er ist für den Einsatz in modernen hydronischen Regelungen und für den hydraulischen Abgleich konzipiert. Die Integration von BACnet/IP Ethernet, Digitaleingang, Relais und mA-Ausgang ermöglicht eine flexible Anpassung an verschiedene Regelungssysteme und Gebäudemanagementsysteme.

Für welche Ventile ist der TA-Slider 750 Plus geeignet?

Der Stellantrieb ist für eine Vielzahl von Ventilen des Herstellers IMI TA konzipiert. Dazu gehören die Ventile TA-Modulator DN65-80, TA-FUSION-C/P DN32-150, KTM 512 DN65, CV 216/316 RGA DN15-50 und CV 206/306 GG DN15-50. Er ist auch für Ventile mit einem Hub von 20 mm geeignet.

Wie erfolgt die Konfiguration und Kommunikation des Stellantriebs?

Die Konfiguration des Stellantriebs ist digital und flexibel. Über ein Smartphone können via Bluetooth und einem TA-Dongle alle Einstellungen angepasst werden. Es stehen mehr als 200 Einstelloptionen zur Verfügung, um Ein- und Ausgangssignale, Digitaleingänge, Relais, Charakteristiken und weitere Parameter zu konfigurieren. Die Kommunikation erfolgt über BACnet/IP Ethernet, was die Integration in BUS-Kommunikationssysteme ermöglicht.

Welche Regelungs- und Diagnosefunktionen bietet der TA-Slider 750 Plus?

Der Stellantrieb unterstützt verschiedene Regelungsarten wie die stetige Regelung, 3-Punkt- und 2-Punkt-Regelung. Eine Handbetätigung ist ebenso möglich wie eine automatische Hubanpassung. Zu den weiteren Funktionen gehören die Anzeige der Betriebsart, des Status und der Position, ein einstellbarer Hubbegrenzung sowie ein Ventilblockierschutz und die Erkennung von Ventilblockaden. Im Fehlerfall sorgt eine Sicherheitsstellung für den sicheren Betrieb. Eine Diagnose- und Protokollfunktion zeichnet die letzten zehn Fehler auf.

Welche elektrischen Ein- und Ausgangssignale lassen sich verwenden?

Für die Signalverarbeitung sind mehrere Varianten beschrieben. Als Eingangssignale werden 0(2)-10 VDC mit Ri 47 kOhm sowie 0(4)-20 mA mit Ri 500 Ohm genannt. Für die Stellungsrückmeldung ist ein Ausgangssignal von 0(4)-20 mA mit maximal 700 Ohm angegeben. Proportionale Bereiche für den Betrieb sind mit VDC und mA möglich, darunter 0-10 / 10-0 VDC und 4-20 / 20-4 mA sowie weitere Split-Range-Kombinationen. Die Charakteristik ist als Linear, EQM 0,25 sowie invers EQM 0,25 beschrieben.

Technische Daten

• Stellkraft: 750 N
• Spannungsversorgung: 100-240 VAC +/-10 %
• Frequenz: 50/60 Hz +/-3 Hz
• Leistungsaufnahme Betrieb: < 9,7 VA (VAC)
• Leistungsaufnahme Standby: < 1,8 VA (VAC)
• Schutzart: IP54
• Schutzklasse: I
• Hublänge: 20 mm
• Stellgeschwindigkeit: 3, 4, 6, 8, 12, 16 s/mm
• Umgebungstemperatur (Betrieb): 0 - +50 °C
• Medientemperatur: 0 - +120 °C
• Lagerbedingungen: -20 - +70 °C
• Gehäusewerkstoff: Kunststoff

Der IMI TA TA-Slider 750 Plus Stellantrieb bietet eine hohe Flexibilität und Präzision für anspruchsvolle Regelungsaufgaben in der Haustechnik. Mit einer Stellkraft von 750 N und der Möglichkeit zur digitalen Konfiguration über BACnet/IP Ethernet ist er eine zuverlässige Lösung für die effiziente Steuerung von Ventilen. Die robuste Bauweise mit Schutzart IP54 und die breite Kompatibilität mit verschiedenen Ventiltypen machen ihn zu einer vielseitigen Komponente für moderne Heizungs-, Klima- und Lüftungssysteme.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32222646219
• Baulänge: 124
• Bauhöhe: 288
• Bautiefe: 211
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 0 - 50
• Geeignet für Handbedienung: ja
• Potentialfreier Schaltkontakt: ja
• Schutzart (IP): IP54
• Regelungsart An/Aus: ja
• Regelungsart modulierend: ja
• Regelungsart Split-Range: ja
• Hilfskontakte optional: ja
• Geeignet für Belüftungsarmaturen: nein
• Automatische Huberkennung: ja
• Mit Sicherheitsfunktion: ja
• Spannungsfrei wenn geschlossen: nein
• Mit mechanischem Standanzeiger: nein
• Zustandsmeldung: 0 - 20 mA
• Laufzeit: 66
• Hublänge: 20
• Geeignet für Ventile: ja
• Max. elektrische Leistungsaufnahme: 9,7
• Übertragung: mit Zahnrädern
• Zulässige relative Feuchtigkeit: 5 - 95
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 230 V AC
• Hilfskontakte: ja
• Endkontakte: ohne
• Verstellkraft: 750
• Selbsteinstellbare Schlaglänge: nein
• Einstellbare Zustandsmeldung: nein
• Mit Kopfflansch Direct-Mount nach ISO 5211: nein
