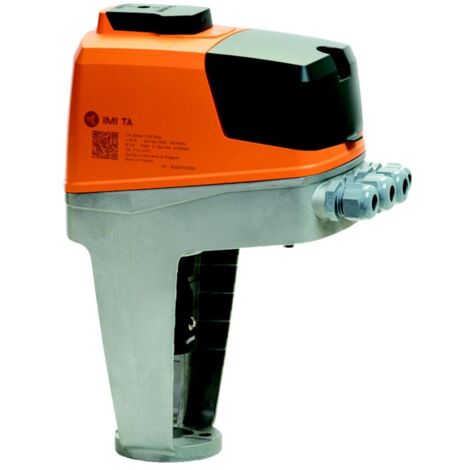

IMI Heimeier TA Stellantrieb TA-Slider 750Plus, 100-240V Modbus/RTU RS 485

IMI TA Stellantrieb TA-Slider 750 Plus, 100-240V mit Modbus/RTU ohne Digitaleingang, Relais und mA-Ausgang

Der IMI TA Stellantrieb TA-Slider 750 Plus ist ein digital konfigurierbarer Push/Pull-Stellantrieb mit einer Stellkraft von 750 N. Er ist für den Einsatz in modernen hydronischen Regelungen und für den hydraulischen Abgleich konzipiert. Die Ausführung unterstützt die Modbus/RTU RS 485 Kommunikation und ist für eine Spannungsversorgung von 100-240 VAC ausgelegt.

Welche Konfigurationsmöglichkeiten bietet der TA-Slider 750 Plus?

Der TA-Slider 750 Plus ermöglicht eine umfassende digitale Konfiguration mit über 200 Einstelloptionen. Hierüber lassen sich Ein- und Ausgangssignale, Digitaleingänge, Relais, Charakteristiken und weitere Parameter flexibel an die Gegebenheiten vor Ort anpassen. Die Konfiguration kann bequem via Bluetooth und einem TA-Dongle über ein Smartphone erfolgen. Eine optionale BUS-Platine für Modbus ist ebenfalls vorgesehen.

Welche Regelungsarten und Funktionen sind verfügbar?

Der Stellantrieb unterstützt verschiedene Regelungsarten wie stetige Regelung, 3-Punkt- und 2-Punkt-Regelung. Er verfügt über eine Handbetätigungsfunktion, automatische Hubanpassung sowie eine Anzeige der Betriebsart, des Status und der Position. Integrierte Sicherheitsfunktionen umfassen einen Ventilblockierschutz, eine Ventilblockage-Erkennung und eine Sicherheitsstellung im Fehlerfall. Eine Diagnose- und Protokollfunktion zeichnet zudem die letzten 10 Fehler auf.

Für welche Ventile ist der Stellantrieb geeignet?

Dieser Stellantrieb ist für eine Vielzahl von Ventilen ausgelegt, darunter TA-Modulator DN65-80, TA-FUSION-C/P DN32-150, KTM 512 DN65 sowie CV 216/316 RGA DN15-50 und CV 206/306 GG DN15-50, auch in der DN65-Ausführung mit 20 mm Hub. Die automatische Hubanpassung und ein einstellbarer maximaler Ventilhub tragen zur vielseitigen Einsetzbarkeit bei.

Welche elektrischen Schnittstellen und Signale werden unterstützt?

Für die elektrische Einbindung ist der Stellantrieb mit Modbus/RTU RS 485 ausgestattet. Als Eingangssignale werden 0(2)-10VDC (Ri 47kOhm) und 0(4)-20 mA (Ri 500 Ohm) verarbeitet. Die Empfindlichkeit ist zwischen 0,1 und 0,5VDC einstellbar, ergänzt durch einen 0,33Hz Tiefpassfilter. Für die Stellungsrückmeldung steht ein Ausgangssignal von 0(2)-10VDC mit maximal 8mA und minimal 1.25kOhm zur Verfügung. Die Charakteristik kann linear, EQM 0,25 oder invers EQM 0,25 eingestellt werden.

Welche Betriebs- und Umgebungsbedingungen sind vorgesehen?

Der Stellantrieb ist für eine Medientemperatur von 0 bis +120 °C und Betriebsbedingungen von 0 bis +50 °C ausgelegt. Die Lagerbedingungen liegen zwischen -20 und +70 °C. Die Schutzart beträgt IP54. Eine zulässige relative Feuchtigkeit von 5 - 95 ist angegeben.

Technische Daten

• Stellkraft: 750 N
• Spannungsversorgung: 100-240 VAC
• Frequenz: 50/60 Hz
• Leistungsaufnahme Betrieb: <9,7 VA(VAC)
• Leistungsaufnahme Standby: <1,8 VA(VAC)
• Schutzart: IP54
• Medientemperatur: 0 - +120 °C
• Betriebstemperatur: 0 - +50 °C
• Hublänge: 20 mm

Der IMI TA Stellantrieb TA-Slider 750 Plus ist eine leistungsstarke Lösung für präzise Ventilregelungen in Heizungs-, Klima- und Lüftungsanlagen. Seine digitale Konfigurierbarkeit, die robuste Stellkraft von 750 N und die breite Kompatibilität mit verschiedenen Ventiltypen machen ihn zu einem vielseitigen Bauteil. Die integrierten Diagnose- und Sicherheitsfunktionen tragen zur zuverlässigen und effizienten Betriebsweise bei, unterstützt durch eine Spannungsversorgung von 100-240 VAC und Schutzart IP54.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32222642210
• Baulänge: 124
• Bauhöhe: 288
• Bautiefe: 211
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 0 - 50
• Geeignet für Handbedienung: ja
• Schutzart (IP): IP54
• Regelungsart An/Aus: ja
• Regelungsart modulierend: ja
• Regelungsart Split-Range: ja
• Hilfskontakte optional: nein
• Geeignet für Belüftungsarmaturen: nein
• Automatische Huberkennung: ja
• Mit Sicherheitsfunktion: ja
• Spannungsfrei wenn geschlossen: nein
• Mit mechanischem Standanzeiger: nein
• Zustandsmeldung: 0 - 10 V
• Laufzeit: 66
• Hublänge: 20
• Geeignet für Ventile: ja
• Max. elektrische Leistungsaufnahme: 9,7
• Übertragung: mit Zahnrädern
• Zulässige relative Feuchtigkeit: 5 - 95
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 230 V AC
• Hilfskontakte: ja
• Endkontakte: ohne
• Verstellkraft: 750
• Selbsteinstellbare Schlaglänge: nein
• Einstellbare Zustandsmeldung: nein
• Mit Kopfflansch Direct-Mount nach ISO 5211: nein
