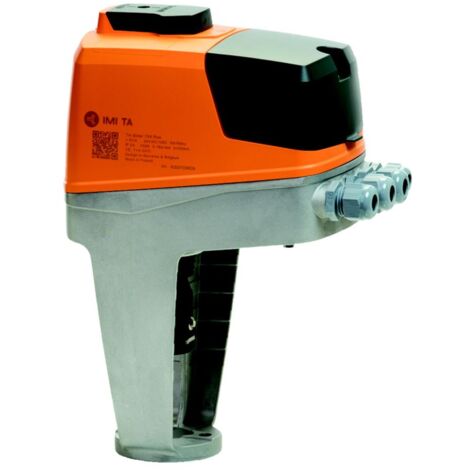

IMI Heimeier TA Stellantrieb TA-Slider 750Plus, 100-240V Modbus/TCP Ethernet

IMI TA Stellantrieb TA-Slider 750 Plus, 100-240V mit Modbus/TCP ohne Digitaleingang, Relais und mA-Ausgang

Der IMI TA Stellantrieb TA-Slider 750 Plus ist ein digital konfigurierbarer Push/Pull-Stellantrieb von IMI TA mit einer Stellkraft von 750 N. Er ist für den Einsatz in modernen hydronischen Regelungen und für den hydraulischen Abgleich konzipiert. Die Kommunikation erfolgt über Modbus/TCP Ethernet und er ist für eine Spannungsversorgung von 100-240V ausgelegt. Dieser Stellantrieb ist vielseitig einsetzbar für verschiedene Ventiltypen in Heizungs-, Klima- und Lüftungssystemen.

Welche Funktionen bietet der TA-Slider 750 Plus?

Der Stellantrieb unterstützt stetige Regelung, 3-Punkt- und 2-Punkt-Regelung sowie Handbetätigung. Eine automatische Hubanpassung ist integriert. Er bietet eine einstellbare Hubbegrenzung und Schutzfunktionen wie Ventilblockierschutz und Ventilblockage-Erkennung. Im Fehlerfall ist eine Sicherheitsstellung gegeben. Diagnosemöglichkeiten umfassen die Aufzeichnung der letzten 10 Fehler sowie eine Diagnose-/Protokollfunktion, was eine effiziente Problembehebung ermöglicht.

Wie erfolgt die Konfiguration und Anpassung?

Der TA-Slider 750 Plus ist digital konfigurierbar. Über Bluetooth und einen TA-Dongle können Einstellungen via Smartphone angepasst werden. Mehr als 200 Einstelloptionen stehen zur Verfügung, um Ein- und Ausgangssignale, Charakteristiken und weitere Parameter flexibel an die Gegebenheiten vor Ort anzupassen.

Welche Signale werden unterstützt?

Für die Ansteuerung können verschiedene Eingangssignale wie 0(2)-10 V DC und 0(4)-20 mA konfiguriert werden. Die Empfindlichkeit ist zwischen 0,1 und 0,5 V DC einstellbar. Zur Stellungsrückmeldung steht ein Ausgangssignal von 0(2)-10 V DC zur Verfügung.

Für welche Ventile ist der Stellantrieb geeignet?

Der Stellantrieb ist für verschiedene Ventiltypen von IMI TA geeignet, darunter TA-Modulator DN65-80, TA-FUSION-C/P DN32-150, KTM 512 DN65 sowie CV 216/316 RGA DN15-50 und CV 206/306 GG DN15-50. Er ist für Ventile mit einem Hub von bis zu 20 mm ausgelegt.

Welche technischen Merkmale zeichnen den Stellantrieb aus?

Der Stellantrieb verfügt über die Schutzart IP54 und Schutzklasse I. Das Gehäuse besteht aus Kunststoff und die Übertragung erfolgt mit Zahnrädern. Die Medientemperatur kann zwischen 0 und +120 °C liegen, während die Betriebsbedingungen eine Umgebungstemperatur von 0 bis +50 °C und eine zulässige relative Feuchtigkeit von 5 bis 95 % umfassen. Die Lagertemperatur liegt zwischen -20 und +70 °C.

Technische Daten

• Stellkraft: 750 N
• Spannungsversorgung: 100-240 VAC
• Max. elektrische Leistungsaufnahme (Betrieb): <9,7 VA(VAC)
• Schutzart: IP54
• Hublänge: 20 mm
• Medientemperatur: 0 - +120 °C
• Betriebstemperatur: 0 - +50 °C
• Stellgeschwindigkeit: 3, 4, 6, 8, 12 oder 16 s/mm
• Werkstoff des Gehäuses: Kunststoff
• Zulässige relative Feuchtigkeit: 5 - 95 %

Der IMI TA Stellantrieb TA-Slider 750 Plus bietet eine flexible und präzise Regelung für diverse Ventilanwendungen. Mit einer Stellkraft von 750 N und der Möglichkeit zur digitalen Konfiguration über Modbus/TCP Ethernet ist er eine zuverlässige Komponente für moderne Heizungs-, Klima- und Lüftungssysteme. Die robuste Bauweise mit Schutzart IP54 und die breite Kompatibilität mit IMI TA Ventilen machen ihn zu einer vielseitigen Lösung für den hydraulischen Abgleich und die Regelung.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32222644210
• Baulänge: 124
• Bauhöhe: 288
• Bautiefe: 211
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 0 - 50
• Geeignet für Handbedienung: ja
• Schutzart (IP): IP54
• Regelungsart An/Aus: ja
• Regelungsart modulierend: ja
• Regelungsart Split-Range: ja
• Hilfskontakte optional: nein
• Geeignet für Belüftungsarmaturen: nein
• Automatische Huberkennung: ja
• Mit Sicherheitsfunktion: ja
• Spannungsfrei wenn geschlossen: nein
• Mit mechanischem Standanzeiger: nein
• Zustandsmeldung: 0 - 10 V
• Laufzeit: 66
• Hublänge: 20
• Geeignet für Ventile: ja
• Max. elektrische Leistungsaufnahme: 9,7
• Übertragung: mit Zahnrädern
• Zulässige relative Feuchtigkeit: 5 - 95
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 230 V AC
• Hilfskontakte: ja
• Endkontakte: ohne
• Verstellkraft: 750
• Selbsteinstellbare Schlaglänge: nein
• Einstellbare Zustandsmeldung: nein
• Mit Kopfflansch Direct-Mount nach ISO 5211: nein
• Baulänge: 124
• Bauhöhe: 288
• Bautiefe: 211
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 0 - 50
• Geeignet für Handbedienung: ja
• Schutzart (IP): IP54
• Regelungsart An/Aus: ja
• Regelungsart modulierend: ja
• Regelungsart Split-Range: ja
• Hilfskontakte optional: nein
• Geeignet für Belüftungsarmaturen: nein
• Automatische Huberkennung: ja
• Mit Sicherheitsfunktion: ja
• Spannungsfrei wenn geschlossen: nein
• Mit mechanischem Standanzeiger: nein
• Zustandsmeldung: 0 - 10 V
• Laufzeit: 66
• Hublänge: 20
• Geeignet für Ventile: ja
• Max. elektrische Leistungsaufnahme: 9,7
• Übertragung: mit Zahnrädern
• Zulässige relative Feuchtigkeit: 5 - 95
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 230 V AC
• Hilfskontakte: ja
• Endkontakte: ohne
• Verstellkraft: 750
• Selbsteinstellbare Schlaglänge: nein
• Einstellbare Zustandsmeldung: nein
• Mit Kopfflansch Direct-Mount nach ISO 5211: nein
