IMI Heimeier TA Stellantrieb TA-Slider 750 Plus, 24V stetig, 0(2)-10 VDC, 3-Punkt, 2-Punkt

Name: IMI Heimeier TA Stellantrieb TA-Slider 750 Plus, 24V stetig, 0(2)-10 VDC, 3-Punkt, 2-Punkt
Brand: HEIMEIER
SKU: 32222610219
Price: 659.9 EUR
Availability: InStock

Ähnliches Produkt geliefert von

Elektrischer Stellantrieb für Thermomix-Ventile mit Innengewinde

169,56 €

Verkauft von heizung-billiger.de

Produktinformationen

Beschreibung

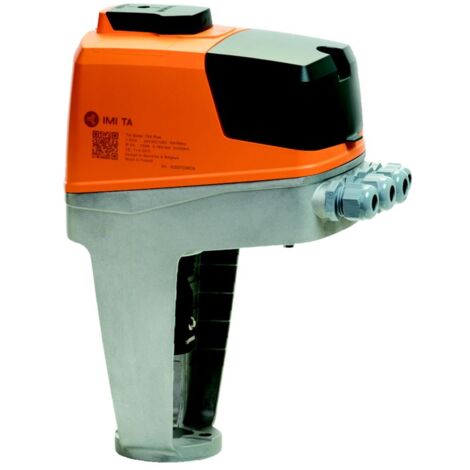

IMI TA Stellantrieb TA-Slider 750 Plus, 24V stetig, 0-10V DC, mit Digitaleingang, Relais und mA-Ausgang

Der IMI TA Stellantrieb TA-Slider 750 Plus ist ein digital konfigurierbarer Push/Pull-Stellantrieb mit einer Stellkraft von 750 N. Er ist für den Einsatz in Regelungssystemen mit oder ohne BUS-Kommunikation konzipiert und bietet flexible Anpassungsmöglichkeiten für moderne hydronische Regelungen und den hydraulischen Abgleich. Der Stellantrieb arbeitet mit einer Spannungsversorgung von 24 VAC/VDC und unterstützt stetige, 3-Punkt- und 2-Punkt-Regelungsarten. Er verfügt über einen Digitaleingang, Relais und einen mA-Ausgang.

Wie lässt sich der TA-Slider 750 Plus konfigurieren?

Der TA-Slider 750 Plus ist digital konfigurierbar und bietet über 200 Einstelloptionen. Parameter wie Ein- und Ausgangssignale, Digitaleingang, Relais und Charakteristik können flexibel angepasst werden. Die Konfiguration ist bequem per Smartphone via Bluetooth und TA-Dongle möglich. Dies erlaubt eine präzise Abstimmung auf die jeweiligen Gegebenheiten vor Ort und eröffnet neue Möglichkeiten für moderne hydronische Regelungen und den hydraulischen Abgleich. Der frei programmierbare Digitaleingang, Relais und der einstellbare maximale Ventilhub erweitern die Einsatzmöglichkeiten.

Welche Funktionen und Regelungsarten bietet der Stellantrieb?

Der Stellantrieb TA-Slider 750 Plus ermöglicht eine stetige Regelung sowie 3-Punkt- und 2-Punkt-Betriebsarten. Eine Handbetätigung ist ebenfalls möglich. Zu den weiteren Funktionen gehören eine automatische Hubanpassung, die Anzeige von Betriebsart, Status und Position, ein VDC-Ausgangssignal sowie eine einstellbare Hubbegrenzung. Der Stellantrieb verfügt über einen Ventilblockierschutz und eine Ventilblockage-Erkennung. Im Fehlerfall ist eine Sicherheitsstellung gegeben. Für Diagnosezwecke ist eine Diagnosemöglichkeit durch Aufzeichnung der letzten 10 Fehler sowie eine Diagnostik- und Protokollfunktion integriert.

Für welche Ventile ist der TA-Slider 750 Plus geeignet?

Dieser Stellantrieb ist für eine Vielzahl von Ventilen ausgelegt. Dazu gehören die Serien TA-Modulator DN65-80, TA-FUSION-C/P DN32-150, KTM 512 DN65, CV 216/316 RGA DN15-50 und CV 206/306 GG DN15-50, sowie Ventile mit einem Hub von 20 mm bis DN65. Die vielseitige Kompatibilität macht den TA-Slider 750 Plus zu einer flexiblen Lösung für unterschiedliche Anwendungen in der Heizungs-, Lüftungs- und Klimatechnik.

Welche Anschlussmöglichkeiten sind vorhanden?

Der Stellantrieb ist mit einem Digitaleingang ausgestattet, der eine maximale Impedanz von 100 Ohm und eine Kabellänge von bis zu 10 Metern (geschirmt) unterstützt. Zwei Relais mit einer maximalen Belastbarkeit von 5 A bei 30 VDC oder 250 VAC sind für ohmsche Lasten vorgesehen. Zudem steht ein Ausgangssignal in mA zur Verfügung. Die Spannungsversorgung erfolgt über 24 VAC/VDC mit einer Toleranz von +/-15% und einer Frequenz von 50/60 Hz +/-3 Hz. Eingangssignale sind 0(2)-10 VDC (Ri 47kOhm) und 0(4)-20 mA (Ri 500 Ohm). Das Ausgangssignal ist 0(4)-20 mA (max. 700 Ohm).

Technische Daten

Stellkraft: 750 N
Hublänge: 20 mm
Netzspannung: 24 V AC/DC
Leistungsaufnahme Betrieb: <8 VA (VAC), <4,5 W (VDC)
Leistungsaufnahme Standby: <1 VA (VAC), <0,5 W (VDC)
Eingangssignal: 0(2)-10 VDC, 0(4)-20 mA
Ausgangssignal: 0(4)-20 mA
Schutzart: IP54
Umgebungstemperatur: 0 - +50 °C
Medientemperatur: 0 - +120 °C
Werkstoff Gehäuse: Kunststoff

Der IMI TA Stellantrieb TA-Slider 750 Plus ist eine leistungsstarke Lösung für präzise Ventilregelungen. Mit einer Stellkraft von 750 N und einer Hublänge von 20 mm bietet er eine hohe Anpassungsfähigkeit für diverse Anwendungen. Die digitale Konfigurierbarkeit, die Unterstützung verschiedener Regelungsarten und die umfassenden Diagnosefunktionen stellen eine zuverlässige und effiziente Betriebsweise sicher. Die Spannungsversorgung von 24 VAC/VDC und die vielfältigen Anschlussmöglichkeiten unterstreichen seine Flexibilität.
