IMI TA Strangregulierventil TA-Multi Set 1, Nennweite DN 20, Handrad, 2x Entleerung, Rotguss

IMI TA Strangregulierventil TA-Multi Set 1, Nennweite DN 20, Handrad, 2x Entleerung, Rotguss

Der IMI TA Strangregulierventil TA-Multi Set 1 mit Nennweite DN 20 und Handrad ist eine vielseitige Lösung für Heizungs- und Kältesysteme. Dieses kompakte Ventil vereint die Funktionen eines Strangregulierventils, Differenzdruckreglers und Regelventils in einem Basisventil. Ausgestattet mit einem druckentlasteten Ventilkegel, ist es besonders für den Einsatz bei höheren Differenzdrücken geeignet. Das Gehäuse besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss.

Wofür eignet sich das TA-Multi Set 1 im System?

Das TA-Multi Basisventil von IMI TA wird in Heizungs- und Kältesystemen eingesetzt. Es ist kompatibel mit einem Voreinstell- und Absperrhandrad, Differenzdruckreglern, Thermostat-Köpfen, Rücklauftemperaturbegrenzern oder Stellantrieben. Der Anschluss M30x1,5 ermöglicht eine flexible Montage dieser Komponenten. Durch den druckentlasteten Ventilkegel ist das Ventil besonders für den Einsatz bei höheren Differenzdrücken ausgelegt.

Welche Funktionen übernimmt das Ventil im Betrieb?

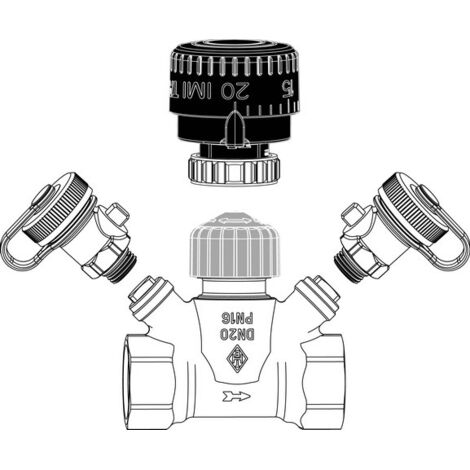

Das TA-Multi arbeitet als Strangregulierventil, Differenzdruckregler und Regelventil mit nur einem Basisventil. Die Bedienelemente befinden sich auf der Handradseite und umfassen ein Voreinstell- und Absperrhandrad mit stufenloser und begrenzbarer Voreinstellung sowie zwei Füll- und Entleerungskugelhähne zur Entleerung und zur Differenzdruck- bzw. Durchflussmessung.

Wie erfolgt die Einstellung und Kennzeichnung der Stränge?

Die Voreinstellung am Voreinstell- und Absperrhandrad ist stufenlos und kann begrenzt werden. Das Handrad ist für die Verwendung von IMI HEIMEIER Partner-Clips bzw. Color-Clips (z. B. blau, rot zur Markierung von Vorlauf und Rücklauf) geeignet. Alle Bedienelemente sind auf der Handradseite angeordnet.

Welche Materialien und Anschlüsse zeichnen das Ventil aus?

Das Gehäuse des TA-Multi Set 1 besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss, was eine hohe Langlebigkeit und Beständigkeit bietet. Das Ventil verfügt über Innengewinde R 3/4 x R 3/4 (BSPP) für den Anschluss und ist für Heizungswasser geeignet. Der Nenndurchmesser beträgt DN 20. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nennweite: DN 20
• Nenndruck: PN 16
• Zulässige Betriebstemperatur: 120 °C
• Werkstoff Gehäuse: Rotguss (entzinkungsfrei, korrosionsbeständig)
• Anschluss: Innengewinde R 3/4 x R 3/4 (BSPP)
• Kvs-Wert: 3,57
• Durchmesser Handrad: 48
• Mit Entleerungsventil: Ja (2x)
• Mit Messanschluss: Ja
• Geeignet für: Heizungswasser
• Länge Anschluss 1: 4,7

Das IMI TA TA-Multi Set 1 mit DN 20 und Handrad bietet als multifunktionales Ventil eine effiziente Lösung für die Regelung in Heizungs- und Kältesystemen. Mit einem Nenndruck von PN 16, einer Nennweite von DN 20 und dem robusten Gehäuse aus Rotguss ist es für anspruchsvolle Anwendungen konzipiert. Die Kombination aus Strangregulierung, Differenzdruckregelung und Regelventil in einem Gerät, ergänzt durch das Handrad und die zwei Entleerungsventile, macht es zu einer zuverlässigen Komponente für die Anlageninstallation.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 5850-03.500
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 48
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Länge Anschluss 1: 4,7
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: ja
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 3,57
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 20
