IMI TA Strangregulierventil TA-Multi Set 1, Nennweite DN 25, Handrad, 2x Entleerung, Rotguss

IMI TA Strangregulierventil TA-Multi Set 1, Nennweite DN 25, Handrad, 2x Entleerung, Rotguss

Das IMI TA Strangregulierventil TA-Multi Set 1 DN 25 aus Rotguss ist eine vielseitige Lösung für Heizungs- und Kältesysteme. Es vereint die Funktionen eines Strangregulierventils, Differenzdruckreglers und Regelventils in einem Basisventil. Ausgestattet mit einem Handrad und zwei Entleerungen, ist dieses Ventil durch seinen druckentlasteten Ventilkegel besonders für den Einsatz bei höheren Differenzdrücken geeignet.

Was zeichnet das IMI TA-Multi Basisventil aus?

Das TA-Multi Basisventil von IMI TA ist ein multifunktionales Bauteil, das als Strangregulierventil, Differenzdruckregler und Regelventil dient. Der druckentlastete Ventilkegel ermöglicht den zuverlässigen Einsatz auch bei höheren Differenzdrücken. Mit dem HEIMEIER Anschluss M30x1,5 ist das Ventil für die Montage von Differenzdruckreglern, Thermostat-Köpfen, Rücklauftemperaturbegrenzern oder Stellantrieben vorbereitet.

Welche Komponenten sind im TA-Multi Set 1 enthalten?

Das TA-Multi Set 1 umfasst das TA-Multi Basisventil sowie ein Voreinstell- und Absperrhandrad aus schwarzem Kunststoff. Dieses Handrad ermöglicht eine stufenlose und begrenzbare Voreinstellung und ist für IMI HEIMEIER Partner-Clips oder Color-Clips zur Markierung von Vor- und Rücklauf geeignet. Zusätzlich sind zwei Füll- und Entleerungskugelhähne zur Entleerung und für die Differenzdruck- beziehungsweise Durchflussmessung integriert. Alle Bedienelemente befinden sich auf der Handradseite.

Für welche Anwendungen ist das TA-Multi Set 1 geeignet?

Das Strangregulierventil ist speziell für den Einsatz in Heizungs- und Kältesystemen konzipiert. Das Gehäuse besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss, was eine hohe Langlebigkeit ermöglicht. Die Nennweite beträgt DN 25 mit Innengewinde R 1 x R 1. Das Ventil ist für eine zulässige Betriebstemperatur von 120 Grd. C und einen Nenndruck von PN 16 ausgelegt. Eine Handbedienung ist möglich, und es sind Messanschlüsse sowie ein Impulsleitungsanschluss vorhanden.

Technische Daten

• Nennweite: DN 25
• Nenndruck: PN 16
• Zul. Betriebstemperatur: 120 Grd. C
• Werkstoff des Gehäuses: Bronze
• Werkstoffgüte: Bronze (Rg 5)
• Kvs-Wert: 5,88
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Durchmesser Handrad: 48
• Geeignet für Heizungswasser: ja

Das IMI TA Strangregulierventil TA-Multi Set 1 DN 25 bietet eine robuste und flexible Lösung für die präzise Regelung in Heizungs- und Kältesystemen. Die Kombination aus Strangregulierung, Differenzdruckregelung und Regelventilfunktion, gepaart mit der Beständigkeit des Rotgussgehäuses und einer Druckstufe von PN 16, macht es zu einer zuverlässigen Komponente. Die Nennweite DN 25 und die zulässige Betriebstemperatur von 120 Grd. C unterstreichen die Leistungsfähigkeit dieses Ventils.

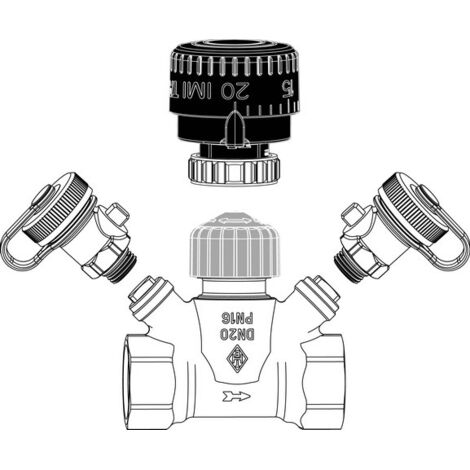

Lieferumfang

• 1x TA-Multi Basisventil als Strangregulierventil bzw. Strangabsperrventil
• 1x Voreinstell- und Absperrhandrad
• 2x Füll- und Entleerungskugelhähne

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 5850-04.500
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 48
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Länge Anschluss 1: 4,7
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: ja
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 5,88
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 25
