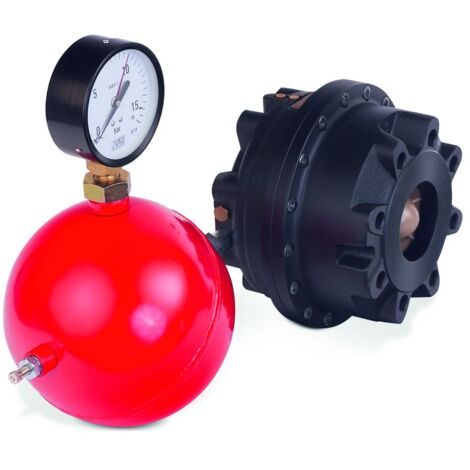

IMI Heimeier TA Überströmregler mit pneumatischer Feder PM 512 Ausführung DN 100, PN 25

IMI TA Überströmregler PM 512, mit pneumatischer Feder, DN 100, PN 25, Einstellbereich 0-16 bar, Kvs 150 m3/h, Gusseisen

Der IMI TA Überströmregler PM 512 mit pneumatischer Feder in der Ausführung DN 100, PN 25 ist ein funktionelles Überströmventil, das speziell für den Einsatz in variablen Heizungs- und Kälteanlagen konzipiert wurde. Er zeichnet sich durch ein kompaktes Design, eine langlebige NBR Membrane mit Zusatzfeder und ein elektrophoretisch geschütztes Sphärogussgehäuse aus, welches optimalen Korrosionsschutz bietet und eine hohe Betriebssicherheit ermöglicht, da keine beweglichen Ventilspindeln nach außen abgedichtet werden müssen.

Wie ist der IMI TA Überströmregler PM 512 aufgebaut und welche Funktion erfüllt er?

Der PM 512 ist ein funktionelles Überströmventil, das für den Einsatz in variablen Heizungs- und Kälteanlagen entwickelt wurde. Eine NBR Membrane sorgt für eine lange Lebensdauer. Eine integrierte Zusatzfeder öffnet das Ventil im Falle eines Membranbruchs, was die Betriebssicherheit erhöht. Das kompakte Design ermöglicht die Installation auch unter beengten Platzverhältnissen.

Welche Materialien werden verwendet und wie wird Korrosionsschutz sichergestellt?

Das Gehäuse des Überströmreglers besteht aus elektrophoretisch geschütztem Sphäroguss EN-GJS-400 (EN-GJS-400-18 (GGG 40.3)), was einen optimalen Korrosionsschutz bietet. Membrane und Dichtungen sind aus EPDM gefertigt. Die Konstruktion ohne nach außen abzudichtende, bewegliche Ventilspindeln trägt maßgeblich zur hohen Betriebssicherheit bei.

Welche hydraulischen Eigenschaften und Anschlussmöglichkeiten bietet der Überströmregler?

Der Überströmregler ist für einen maximalen Differenzdruck von 1600 kPa (16 bar) ausgelegt. Der Einstellbereich liegt zwischen 0 und 16 bar. Der Nenndruck beträgt PN 25 und der Kvs-Wert ist 150 m3/h. Der Anschluss erfolgt über Flansche gemäß EN-1092-2:1997, Typ 21, die auch für Gegenflansche PN 16 geeignet sind.

Für welche Temperaturbereiche ist der Überströmregler geeignet?

Die Betriebstemperatur des Überströmreglers liegt im Bereich von -10 °C bis +100 °C.

Technische Daten

• Nenndurchmesser: DN 100
• Druckstufe: PN 25
• Einstellbereich: 0 - 16 bar
• Max. Differenzdruck: 1600 kPa (16 bar)
• Kvs-Wert: 150 m3/h
• Betriebstemperatur: -10 °C bis +100 °C
• Werkstoff Gehäuse: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Membrangesteuert: ja
• Anschlussart: Flansch
• Bauhöhe: 590

Der IMI TA Überströmregler PM 512 (DN 100, PN 25) ist eine zuverlässige Lösung für die Druckregelung in variablen Heizungs- und Kälteanlagen. Er kombiniert eine NBR Membrane mit Zusatzfeder und ein elektrophoretisch geschütztes Sphärogussgehäuse für hohe Betriebssicherheit und Korrosionsschutz. Mit einem Einstellbereich von 0 bis 16 bar und einem Kvs-Wert von 150 m3/h ermöglicht er eine präzise Systemanpassung und trägt zur Effizienz der Anlage bei.

Produktspezifikation

• Hersteller-Warengruppe: TA Regulator Produkte
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52766190
• Bauhöhe: 590
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Einstellbereich: 0 - 16
• Druckstufe Artikel: PN 25
• Membrangesteuert: ja
• Max. Arbeitsdruck bei 20 °C: 1600
• Mediumtemperatur (Dauerbetrieb): -10 - 100
• Nenndurchmesser: DN 100
