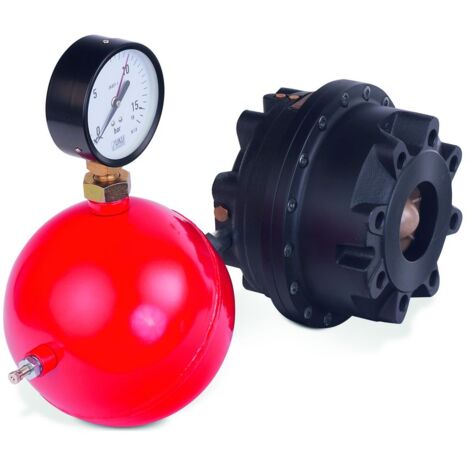

IMI TA Überströmregler PM 512 PN 16, DN 100, Flansche, Kvs 150m³/h

IMI TA Überströmregler PM 512, Nenndruck PN 16, DN 100, Flansche, Kvs 150m3/h

Der IMI TA Überströmregler PM 512 ist ein funktionelles Überströmventil, das speziell für den Einsatz in variablen Heizungs- und Kälteanlagen konzipiert wurde. Mit einem Nenndurchmesser von DN 100, Flanschanschlüssen und einem Kvs-Wert von 150 m3/h ist dieses Ventil für einen Nenndruck von PN 16 ausgelegt. Das kompakte Design, die NBR Membrane und das elektrophoretisch geschützte Spärogussgehäuse tragen zur Zuverlässigkeit und Langlebigkeit bei.

Welche Konstruktionsmerkmale zeichnen den Überströmregler aus?

Der PM 512 von IMI TA verfügt über eine NBR Membrane, die eine lange Lebensdauer ermöglicht. Eine integrierte Zusatzfeder öffnet das Ventil im Falle eines Membranbruchs. Das kompakte Design erlaubt den Einsatz auch unter beengten Verhältnissen. Ein elektrophoretisch geschütztes Spärogussgehäuse aus EN-GJS-400 bietet optimalen Korrosionsschutz. Die hohe Betriebssicherheit ergibt sich daraus, dass keine beweglichen Ventilspindeln nach außen abgedichtet werden müssen. Membrane und Dichtungen bestehen aus EPDM.

Welche technischen Spezifikationen bietet der PM 512?

Dieses Überströmventil ist für einen maximalen Differenzdruck von 1600 kPa (16 bar) ausgelegt. Der Einstellbereich liegt zwischen 0 und 16 bar. Die Betriebstemperatur kann von -10 °C bis +100 °C reichen. Der Nenndruck beträgt PN 16 und der Kvs-Wert liegt bei 150 m3/h. Die Flansche entsprechen der Norm EN-1092-2:1997, Typ 21. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nenndurchmesser: DN 100
• Nenndruck: PN 16
• Kvs-Wert: 150 m3/h
• Max. Differenzdruck: 1600 kPa (16 bar)
• Einstellbereich: 0-16 bar
• Betriebstemperatur: -10 °C bis +100 °C
• Anschluss: Flansch
• Werkstoff Gehäuse: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Membrangesteuert: ja
• Länge Anschluss 1: 254

Der IMI TA Überströmregler PM 512 stellt eine zuverlässige Lösung für die Druckregelung in Heizungs- und Kälteanlagen dar. Seine robuste Konstruktion mit NBR Membrane und elektrophoretisch geschütztem Spärogussgehäuse fördert Langlebigkeit und hohe Betriebssicherheit. Mit einem Nenndurchmesser von DN 100, einem Kvs-Wert von 150 m3/h und einem Einstellbereich von 0-16 bar ist er vielseitig einsetzbar und trägt zur Effizienz des Systems bei.

Produktspezifikation

• Hersteller-Warengruppe: TA Regulator Produkte
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52766390
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Einstellbereich: 0 - 1600
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 254
• Mit Impulsleitung: nein
• Membrangesteuert: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 100
• Nenndurchmesser: DN 100
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Einstellbereich: 0 - 1600
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 254
• Mit Impulsleitung: nein
• Membrangesteuert: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 100
• Nenndurchmesser: DN 100
