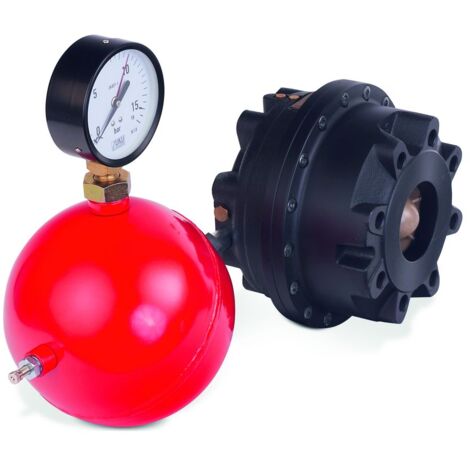

IMI Heimeier TA Überströmregler PM 512 PN 25, DN 80, Flansche, Kvs 60m3/h

IMI TA Überströmregler PM 512, Nenndruck PN 25, DN 80, Flansche, Kvs 60m3/h

Der IMI TA Überströmregler PM 512 ist ein funktionelles Überströmventil, das speziell für den Einsatz in variablen Heizungs- und Kälteanlagen konzipiert wurde. Mit einem Nenndurchmesser von DN 80, einem Nenndruck von PN 25 und einem Kvs-Wert von 60 m3/h bietet dieses Ventil eine hohe Betriebssicherheit und optimalen Korrosionsschutz.

Welche Vorteile bietet der IMI TA Überströmregler PM 512?

Der PM 512 von IMI TA ist als Überströmventil konzipiert, das in variablen Heizungs- und Kälteanlagen eine zuverlässige Funktion sicherstellt. Eine NBR Membrane trägt zu einer langen Lebensdauer bei. Eine integrierte Zusatzfeder öffnet das Ventil im Falle eines Membranbruchs, was die Betriebssicherheit erhöht. Das kompakte Design ermöglicht den Einsatz auch unter beengten Verhältnissen. Die Konstruktion ohne bewegliche Ventilspindeln nach außen trägt zusätzlich zur hohen Betriebssicherheit bei.

Welche Materialien ermöglichen Langlebigkeit und Korrosionsschutz?

Das Gehäuse des Überströmreglers besteht aus einem elektrophoretisch geschützten Spärogussgehäuse aus Gusseisen EN-GJS-400-18 (GGG 40.3), was einen optimalen Korrosionsschutz bietet. Die Membrane und Dichtungen sind aus EPDM gefertigt, wodurch sich der Überströmregler auf die genannten Einsatzbedingungen in Heizungs- und Kälteanlagen fokussiert.

Welche technischen Daten sind für den Anschluss relevant?

Der PM 512 wird mit Flanschen gemäß EN-1092-2:1997, Typ 21 betrieben und ist auch passend für Gegenflansche mit einem Nenndruck von PN 16. Der Regler ist für einen Nenndruck PN 25 vorgesehen. Der maximale Differenzdruck beträgt 1600 kPa (16 bar), mit einem Einstellbereich von 0 bis 16 bar. Die Betriebstemperatur liegt zwischen -10 °C und +100 °C. Der Kvs-Wert wird mit 60 m3/h angegeben.

Ist für die Installation spezielles Werkzeug erforderlich?

Für die Installation des Überströmreglers ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nenndurchmesser: DN 80
• Nenndruck: PN 25
• Anschlussart: Flansch
• Druckstufe Flansch: PN 16
• Max. Differenzdruck: 1600 kPa (16 bar)
• Einstellbereich: 0 - 16 bar
• Betriebstemperatur: -10 °C bis +100 °C
• Kvs-Wert: 60 m3/h
• Werkstoff Gehäuse: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Membrangesteuert: Ja

Der IMI TA Überströmregler PM 512 ist eine robuste und zuverlässige Lösung für die präzise Druckregelung in variablen Heizungs- und Kälteanlagen. Seine Konstruktion mit NBR-Membran und elektrophoretisch geschütztem Spärogussgehäuse stellt eine hohe Langlebigkeit sicher. Mit einem Nenndurchmesser von DN 80, einem Nenndruck von PN 25 und einem Kvs-Wert von 60 m3/h bietet dieses Ventil eine flexible Anpassung an verschiedene Systemanforderungen und einen Einstellbereich von 0 bis 16 bar.

Produktspezifikation

• Hersteller-Warengruppe: TA Regulator Produkte
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52766180
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Einstellbereich: 0 - 1600
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 160
• Mit Impulsleitung: nein
• Membrangesteuert: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 100
• Nenndurchmesser: DN 80
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Einstellbereich: 0 - 1600
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 160
• Mit Impulsleitung: nein
• Membrangesteuert: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 100
• Nenndurchmesser: DN 80
