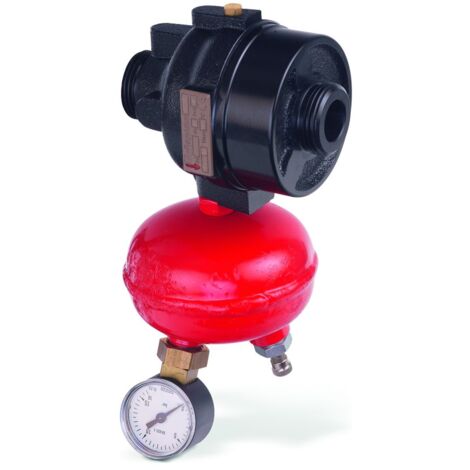

IMI Heimeier TA Überströmregler PM 512 PN 25, DN 25/32, G 1 1/4, Kvs 12m3/h

IMI TA Überströmregler PM 512, Nenndruck PN 25, DN 25/32, G 1 1/4", Kvs 12m3/h

Der IMI TA Überströmregler PM 512 PN 25 ist ein funktionelles Überströmventil, das speziell für den Einsatz in variablen Heizungs- und Kälteanlagen konzipiert wurde. Mit einem Nenndruck von PN 25, einem Nenndurchmesser von DN 25/32 und einem Kvs-Wert von 12 m³/h bietet dieses Ventil eine zuverlässige Lösung zur Druckregelung. Das kompakte Design und das elektrophoretisch geschützte Spärogussgehäuse tragen zu einer hohen Betriebssicherheit und Korrosionsbeständigkeit bei.

Wie funktioniert der IMI TA Überströmregler PM 512 in variablen Anlagen?

Der PM 512 ist für den Einsatz in variablen Heizungs- und Kälteanlagen konzipiert. Er arbeitet membrangesteuert und verfügt über eine NBR Membrane, die eine lange Lebensdauer aufweist. Eine integrierte Zusatzfeder öffnet das Ventil im Falle eines Membranbruchs, was die Betriebssicherheit des Systems erhöht. Die Konstruktion ohne bewegliche Ventilspindeln, die nach außen abgedichtet werden müssten, unterstützt einen sehr hohen Sicherheitsaspekt im Betrieb und ermöglicht den Einsatz auch unter beengten Verhältnissen.

Welche Materialeigenschaften zeichnen den Überströmregler aus?

Das Gehäuse des Überströmreglers besteht aus elektrophoretisch geschütztem Späroguss EN-GJS-400-18 (GGG 40.3), was einen optimalen Korrosionsschutz bietet. Die Membrane und Dichtungen sind aus EPDM gefertigt. Diese Materialwahl trägt zur Langlebigkeit und Zuverlässigkeit des Ventils bei.

Welche Anschluss- und Druckspezifikationen besitzt der Überströmregler?

Der PM 512 ist mit einem Außengewinde G 1 1/4 ausgestattet. Optional sind auch Flansche gemäß EN-1092-2:1997, Typ 16, verfügbar. Der Nenndruck beträgt PN 25. Der Einstellbereich für den Differenzdruck liegt zwischen 0 und 16 bar, wobei der maximale Differenzdruck 1600 kPa (16 bar) beträgt. Die Betriebstemperatur des Mediums kann zwischen -10 °C und +100 °C liegen.

Technische Daten

• Nenndruck: PN 25
• Nenndurchmesser: DN 25/32
• Anschluss: Außengewinde G 1 1/4
• Kvs-Wert: 12 m³/h
• Einstellbereich: 0-16 bar
• Max. Differenzdruck: 1600 kPa (16 bar)
• Betriebstemperatur: -10 °C bis +100 °C
• Werkstoff Gehäuse: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Membrangesteuert: ja

Der IMI TA Überströmregler PM 512 PN 25 ist ein membrangesteuertes Überströmventil, das für variable Heizungs- und Kälteanlagen entwickelt wurde. Die NBR Membrane mit Zusatzfeder sorgt für eine hohe Betriebssicherheit, während das elektrophoretisch geschützte Spärogussgehäuse optimalen Korrosionsschutz bietet. Mit einem Kvs-Wert von 12 m³/h, einem Nenndruck von PN 25 und einem Einstellbereich von 0-16 bar stellt er eine zuverlässige Lösung zur präzisen Druckregelung dar.

Produktspezifikation

• Hersteller-Warengruppe: TA Regulator Produkte
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52766125
• Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Einstellbereich: 0 - 1600
• Druckstufe Artikel: PN 25
• Länge Anschluss 1: 125
• Mit Impulsleitung: nein
• Membrangesteuert: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 100
• Nenndurchmesser: DN 32
