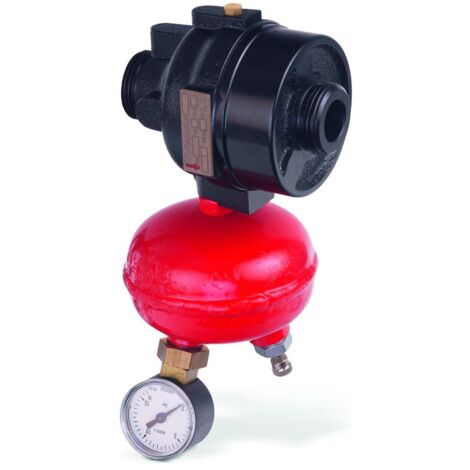

IMI Heimeier TA Überströmregler PM 512 PN 25, DN 40/50, G 1, Kvs 30m3/h

IMI TA Überströmregler PM 512, Nenndruck PN 25, DN 40/50, G 1", Kvs 30m3/h

Der IMI TA Überströmregler PM 512 ist ein funktionelles Überströmventil, das speziell für den Einsatz in variablen Heizungs- und Kälteanlagen konzipiert wurde. Er zeichnet sich durch eine langlebige NBR Membrane und eine Zusatzfeder aus, die im Falle eines Membranbruchs das Ventil öffnet. Das kompakte Design ermöglicht die Installation auch unter beengten Verhältnissen. Mit einem Nenndruck von PN 25, einem Nenndurchmesser von DN 40/50, einem G 1 Außengewinde und einem Kvs-Wert von 30 m3/h bietet dieses Ventil eine zuverlässige Lösung zur Druckregelung.

Wofür ist der IMI TA Überströmregler PM 512 konzipiert?

Der PM 512 ist als Überströmventil für den Einsatz in variablen Heizungs- und Kälteanlagen vorgesehen. Seine membrangesteuerte Funktionsweise ermöglicht eine präzise Regelung von Strömungen in entsprechenden Systemen.

Welche Konstruktionsmerkmale zeichnen den PM 512 aus?

Das Ventil besitzt eine NBR Membrane, die eine lange Lebensdauer aufweist. Eine integrierte Zusatzfeder öffnet das Ventil im Falle eines Membranbruchs und erhöht somit die Betriebssicherheit. Das kompakte Design des Überströmreglers ermöglicht den Einsatz auch unter beengten Verhältnissen. Ein elektrophoretisch geschütztes Sphärogussgehäuse aus EN-GJS-400 bietet optimalen Korrosionsschutz. Die hohe Betriebssicherheit wird zusätzlich dadurch sichergestellt, dass keine beweglichen Ventilspindeln nach außen abgedichtet werden müssen.

Welche technischen Spezifikationen sind für den Betrieb relevant?

Der IMI TA Überströmregler PM 512 ist für einen Nenndruck von PN 25 ausgelegt. Der maximale Differenzdruck beträgt 1600 kPa, was 16 bar entspricht. Der Einstellbereich liegt zwischen 0 und 16 bar, was eine flexible Anpassung an verschiedene Systemanforderungen ermöglicht. Die Betriebstemperatur kann von -10 °C bis +100 °C reichen. Der Kvs-Wert beträgt 30 m3/h. Der Anschluss erfolgt über ein Außengewinde G 1, das zylindrisch BSPP (ISO 228-1) ausgeführt ist. Optional ist das Ventil auch mit Flanschen gemäß EN-1092-2:1997, Typ 16, erhältlich. Für die Installation und Wartung ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nenndruckstufe: PN 25
• Nenndurchmesser: DN 40/50
• Anschluss: Außengewinde G 1 (BSPP ISO 228-1)
• Kvs-Wert: 30 m3/h
• Max. Differenzdruck: 1600 kPa (16 bar)
• Einstellbereich: 0-16 bar
• Betriebstemperatur: -10 °C bis +100 °C
• Werkstoff Gehäuse: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Membran: NBR
• Dichtungen: EPDM

Der IMI TA Überströmregler PM 512 bietet eine robuste und zuverlässige Lösung für die Druckregelung in Heizungs- und Kälteanlagen. Mit seinem korrosionsgeschützten Gusseisengehäuse, der NBR Membrane und einem breiten Einstellbereich von 0 bis 16 bar stellt er eine sichere und langlebige Komponente dar, die für einen Nenndruck von PN 25 und einen Kvs-Wert von 30 m3/h ausgelegt ist.

Produktspezifikation

• Hersteller-Warengruppe: TA Regulator Produkte
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52766140
• Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Einstellbereich: 0 - 1600
• Druckstufe Artikel: PN 25
• Länge Anschluss 1: 131
• Mit Impulsleitung: nein
• Membrangesteuert: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 100
• Nenndurchmesser: DN 50
• Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Einstellbereich: 0 - 1600
• Druckstufe Artikel: PN 25
• Länge Anschluss 1: 131
• Mit Impulsleitung: nein
• Membrangesteuert: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 100
• Nenndurchmesser: DN 50
