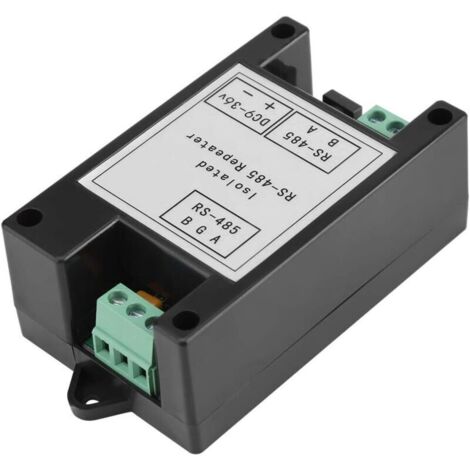

Industrieller RS485-Repeater-Signalverstärker, isolierte Distanzverlängerung für RS485-Netzwerke, hochwertiger Extender

Industriell gefertigtes Design, vollständig isolierte Kommunikation, stabiler und zuverlässiger Betrieb, Übertragungsrate bis zu 500 kbit/s. Das integrierte, hochwertige DC/DC-Netzteilmodul gewährleistet die elektrische Trennung der Ports. Unterstützt die Kommunikation mehrerer Geräte, kann bis zu 128 Knoten verbinden und die Übertragungsdistanz beträgt bis zu 1200 Meter. Die automatische Datenflusssteuerung erkennt und steuert die Datenübertragungsrichtung automatisch. Umfassende Schutzmaßnahmen: 15 kV ESD-Schutz (positiv und negativ); 600 W Dual-Channel-TVS-Schutz. Kommunikationsisolation 2,5 kV Empfohlener Wert (typisch) Grenzwert Betriebsspannung 9 V ~ 36 V DC 9 V ~ 36 V DC Nennleistung 0,36 W (9 V/35 mA; 12 V/27 mA; 24 V/15 mA) 0,5 W Betriebstemperatur -30 °C ~ 70 °C -40 °C ~ 80 °C Zuverlässige Kapazität 1 ~ 128 Knoten 128 Knoten Kommunikationsdistanz 0 ~ 1200 Meter 1200 Meter Kommunikationsrate 300 bis 500.000 Bit/s 500 kbit/s Verdrahtungshinweis: 1. Die 485 Kommunikationsleitungen müssen geschirmte, verdrillte Adernpaare sein. Es empfiehlt sich, mehrere Ersatzadern vorzuhalten. Die Gesamtlänge sollte 1200 Meter nicht überschreiten. 2. Die Leitungen sollten so weit wie möglich von Hochspannungsleitungen entfernt verlegt, nicht parallel zum Netzkabel geschaltet und nicht gebündelt werden. 3. Der 485-Bus muss eine manuelle Busstruktur aufweisen und darf keine Stern- oder Gabelverbindung sein. 4. Bei mehr als 30 Steuergeräten oder einer Kabellänge von über 500 Metern sollte ein 485-Repeater verwendet werden. 5. Das Gerät und das Netzteil müssen sicher verankert sein. 6. Verbinden Sie die Masse (GND) aller 485-Geräte mit einem abgeschirmten Kabel. 7. Schließen Sie einen 120-Ohm-Abschlusswiderstand parallel zu 485+ (A) und 485- (B) des letzten 485-Geräts an.
