Inkrementeller magnetischer Drehgeber, 600 Impulse pro Umdrehung, 5–24 V Spannung, zweiphasiger AB-Ausgang, 6 mm Welle
Kaufen Sie für Ihr Unternehmen?
Verhandelte Preise exkl. MwSt. bis zu -20%
'/%3E%3C/svg%3E)
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Willkommen in unserem Shop!

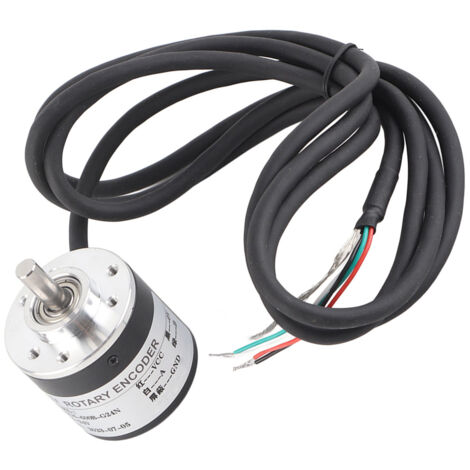

Wir präsentieren Ihnen unseren inkrementellen Drehgeber mit 600 Impulsen pro Umdrehung (600 p/r), ein hochpräzises Gerät für Ihre Mess- und Steuerungsprojekte. Der Artikel wird mit einem 1,5 Meter langen Kabel geliefert, ist neu und hat Garantie.
**Detaillierte Merkmale und Spezifikationen:**
* **Auflösung:** 600 Impulse pro Umdrehung (600 p/r). Durch die Nutzung beider Phasen (A und B) ermöglicht ein Frequenzvervierfacher eine Auflösung von 2400 Schritten pro Umdrehung.
* **Stromversorgung:** Breiter Gleichspannungsbereich von 5 V bis 24 V.
* **Ausgang:** Zweiphasige orthogonale Rechteckimpulsschaltung vom Typ AB.
Der Ausgang ist ein NPN-Open-Collector-Ausgang.* **Welle:** 6 mm Durchmesser, 13 mm Länge.
* **Gehäuseabmessungen:** 38 mm Durchmesser, 35,5 mm Länge.
* **Frequenzgang:** 0 bis 20 kHz.
* **Maximale Drehzahl:** 5000 U/min.
* **Verdrahtung (Standardfarben):**
* Rot: VCC-Stromversorgung (+)
* Schwarz: Masse (V0)
* Grün: Phase A
* Weiß: Phase B
**Anwendungen:**
Ideal zur Messung von Drehzahl, Winkel, Beschleunigung und Länge.
Perfekt geeignet für intelligente Bewegungssteuerung, automatische Schneidemaschinen mit fester Länge, Schnittlängensteuerung für Stahl, Höhen- und Gewichtsmesssysteme sowie Robotik.**Wichtiger Hinweis:**
Die Phasenausgänge A und B (NPN Open Collector) dürfen niemals direkt an die Versorgungsspannung VCC angeschlossen werden. Der Anschlussstecker kann je nach Charge fehlen.
**Lieferumfang:**
Sie erhalten **1 Inkremental-Drehgeber 600 p/r**.
Eigenschaften
- MarkeMIXHOME
- StromversorgungKabelgebunden
- MaterialMetall
- ManoMano Art.-NrME210892645
- MMID289265621341
- HerstellerreferenzYC0408-YM3803
- EAN1210990935759
